| 3D 列印是未來產業發展的一個熱門方向，編者參與了由公會數位社所推廣的” 3D 列印”講座，對3D 列印的概念有一些了解。加上編者對營建工程建置BIM的3D模型，作為營建工程輔助工具下了一些功夫，便常在想如何將其運用到工務現場。 土方挖填平衡一向是土木工程前鋒工作，傳統使用2D圖面進行計算及規劃，如果能以目前的BIM模型建置方法，將挖、填方實體給”視覺化”起來，不僅能獲得正確數量，也方便各方檢討。加上網路上有不少提供”3D虛擬列印”的服務，甚至WINDOW 10也內建 3D BUILDER 程式，可以將挖、填土方給虛擬列印出來，更可利用其估算塑料的體積功能運算，檢核土方數量。甚至，可以使用手機APP將模型攜帶到工地現場查驗。 | ||||||

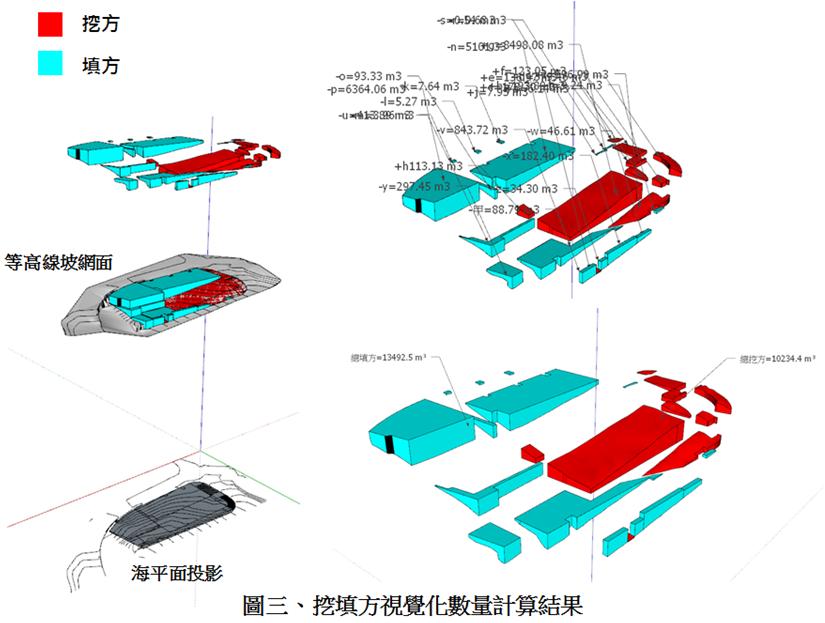

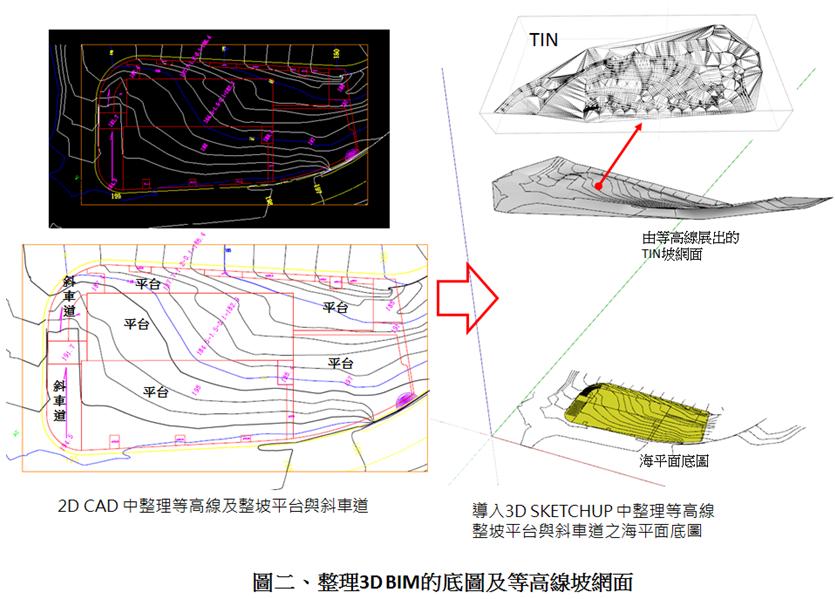

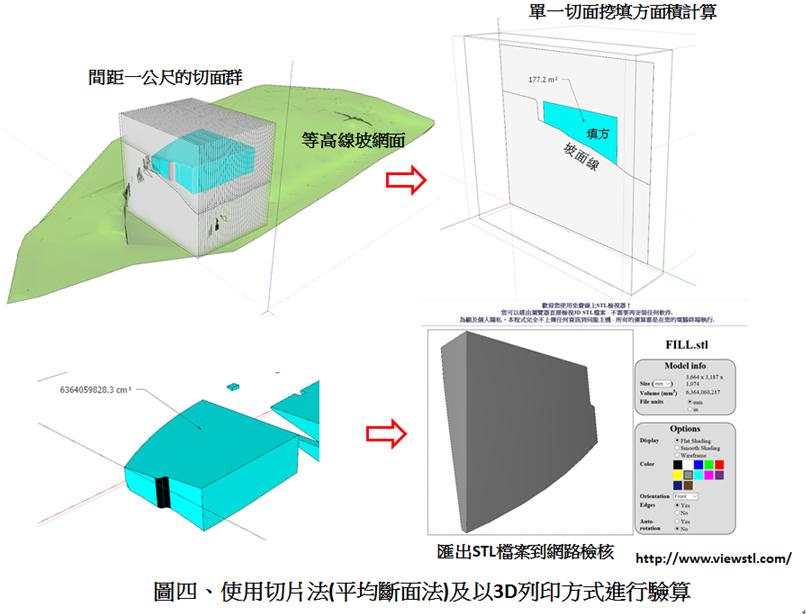

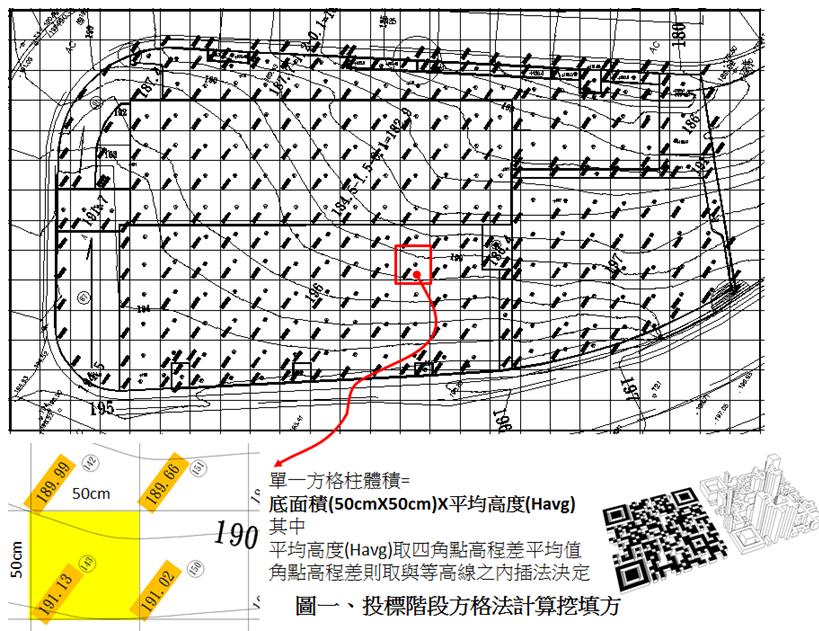

| 土方挖填方計算之BIM建模嘗試 最近接受一個任務，是替營造廠工務所核算土方挖填數量，之前發包時是使用”方格法”所估算的土方挖、填計算。為了核算土方包商完工後，土方挖、填的請款作業，茲以SKETCHUP程式建置”視覺化土方挖填模型”，一種BIM模型方式來評估土方挖、填量。當然，AUTODESK系統的Civil 3D程式可以解決複雜土方問題，但手上僅有SketchUp程式可以使用，就先以此程式來嘗試進行計算。 首先說明”方格法”(面積水準法)的計算過程(圖一)： 於底圖上打出50cm間距之方格網，每個角點高程差由相鄰之等高線數值做內外差求得。然後可以計算單一方格柱體積(底面積x高)，做出來就有點像QR CODE的3D聚合體。 圖二說明匯入SKETCHUP後的狀況，有等高線及各平台與斜車道底圖分別在不同高程位置。經過整理，在上面的等高線就可以使用”沙盒工具”直接生成”TIN”坡網面。 值得注意的是，SKETCHUP處理TIN面有兩種截然不同的面貌，在”檢視/隱藏的幾何圖形”未打勾的狀態下，是將整個曲面視為一體，單點擊就可選取；然而在點選打勾”檢視/隱藏的幾何圖形”狀態下，則是將一個個三角面呈現出來，就可一個個單獨選取，或是使用框選選取區域。 接著，將底圖的一個個分區平台及斜車道的底面封閉做出來(Make Face)，逐一推、拉出高程出來，先以一個平台區域為例，首先要觀察地形坡網面跟平台高程面的相互關係，是全挖方還是全填方?或者是挖、填方都存在。圖三說明了其相互的關係。而斜坡道的挖、填也是一樣，各種狀況都會出現。 自從SKETCHUP 8以後的實體會自動提供體積，在此之前，3D土方挖、填計算體積是採應”切片法”，而老方法則將可使用來驗算自動實體體積所算出來的結果。所謂的”封閉實體”就是可以想像為一個”水箱”，蓋上蓋子後就具有”水密性” (Watertightness)，程式也就可以自動提供體積，也就是有”下底面+側面+上蓋面”的盒子概念，而在土方挖、填計算中，就可以把上、下底面，換置為坡網面或是平台面。 在使用”模型交錯”功能，可以做出各個”邊界面”，將各個邊界面群組在一起後，程式就會自動算出體積。但是，常有時會有TIN的小邊界面等在複製到群組中沒有被選到，或者不明原因遺失。這時就要使用SKETCHUP外掛或延伸程式：Solid Inspector (1 &2)，可以很快發現問題，修正補”破面”或者是刪除多餘的物件，很快獲得具有體積的實體。 最後，使用切片法驗算體積，這是舊版SKETCHUP在尚無實體工具進行”布林運算”的計算方式，非常直觀的運用”模型交錯”工具，將所設定固定間距的”切面”和地形坡網面與所設定的整地面，界定出來挖、填區，再將其面積全部擷取後，乘以間距(或者使用梯形公式)，即可分別計算出挖、填體積(圖四)。 另外，由於SKETCHUP的擴充程式可以”實體”匯出為目前熱門的3D列印檔案STL格式，不僅是直接可以用WINOWS 10內建的 3D Builder程式可以打開，檢視其形狀，也可以送至網站上的 STL VIEWER 網站，計算如果需送至 3D 列印，所需的材料體積(圖四)。 結論 使用SKETCHUP將土方工程中之挖、填方實體建置出來，不僅是可以直接計算出體積，也可供後續挖、填位置及路線的規劃參考，實際上做到將挖填方的實體給”視覺化”建置出來，不僅是可以供土方工程數量檢討參考，甚至可供4D、5D的工程規劃使用，必要時也可以3D列印出來實體。 | ||||||
