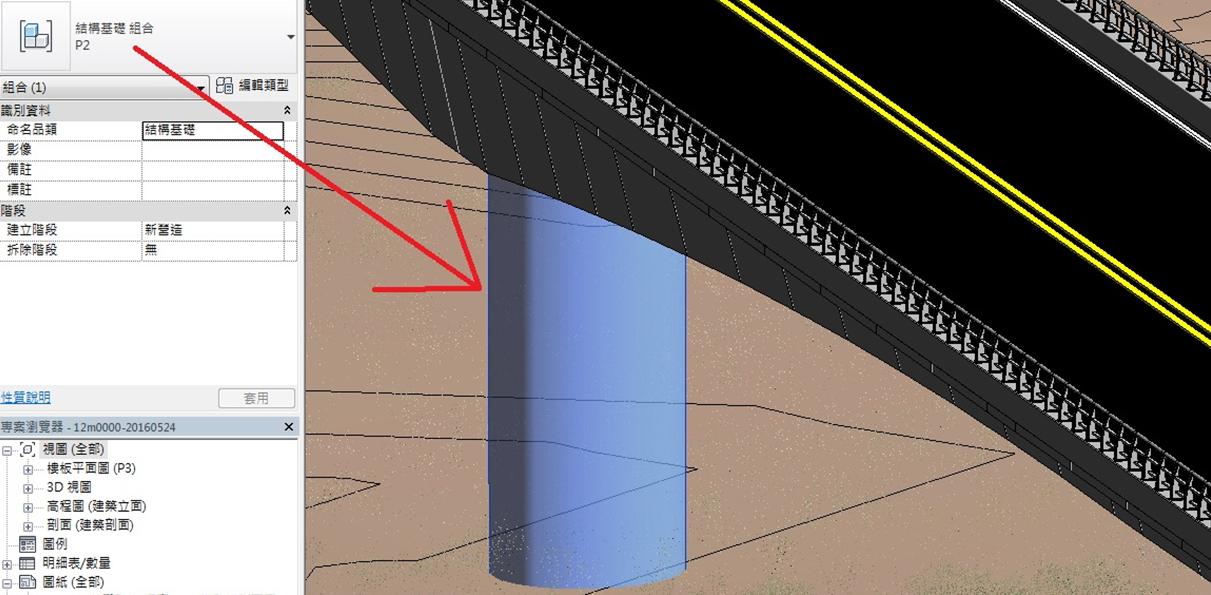

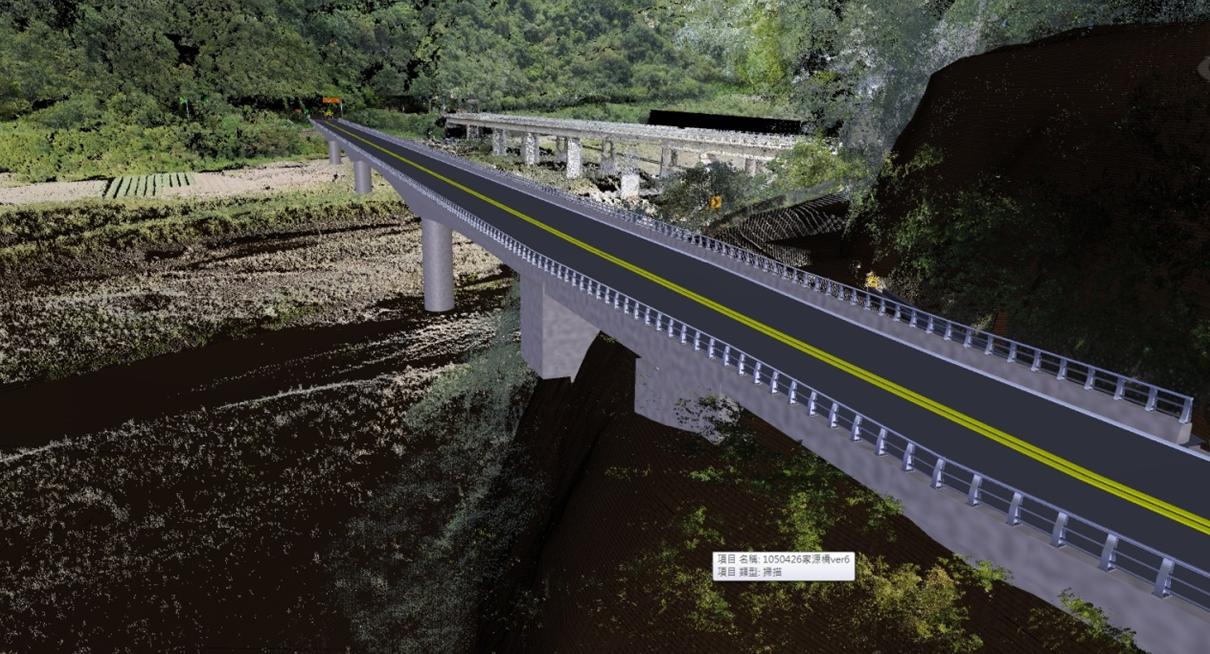

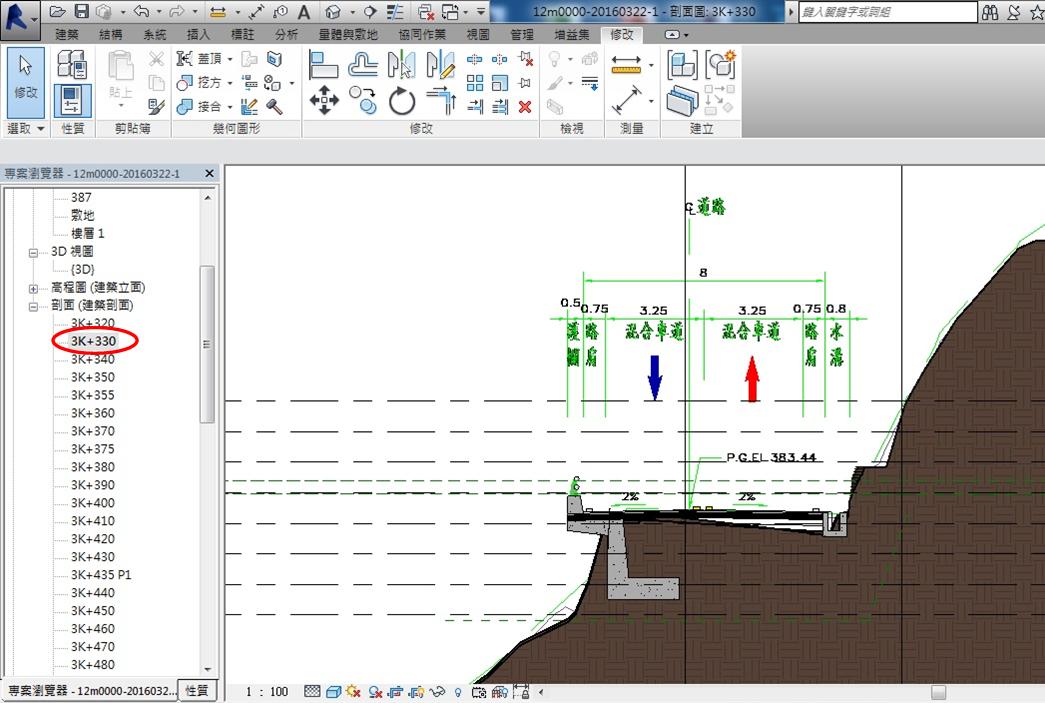

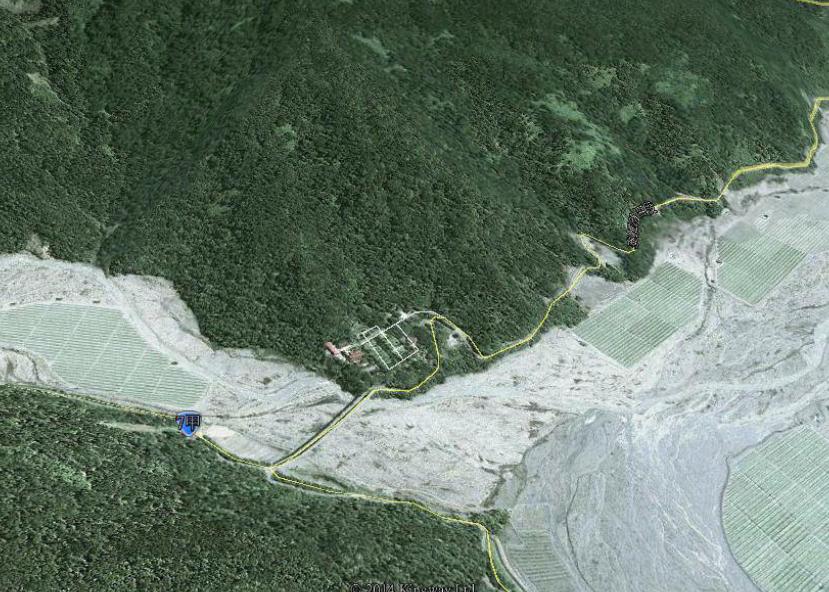

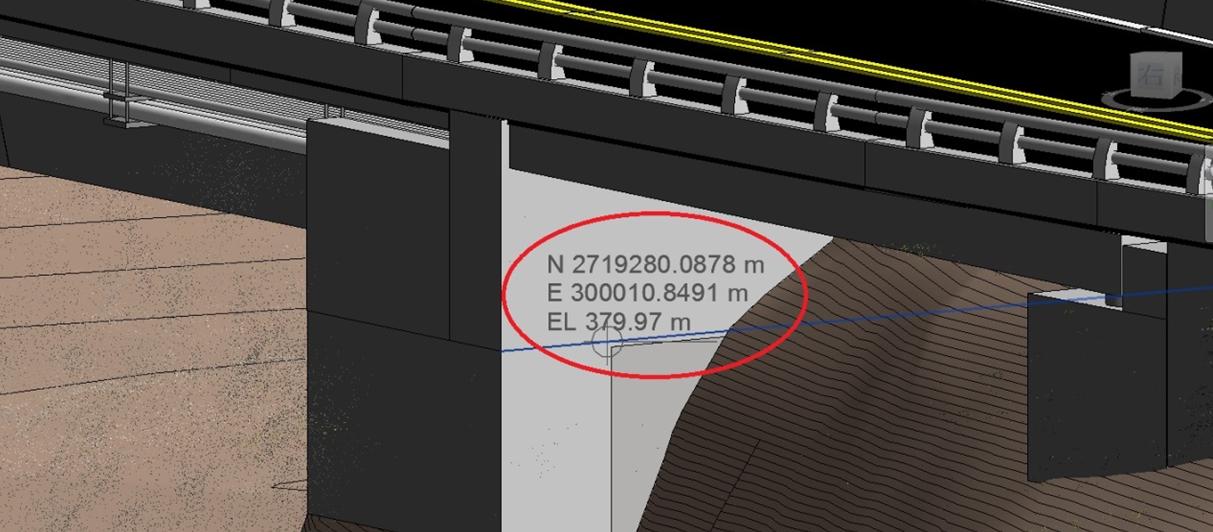

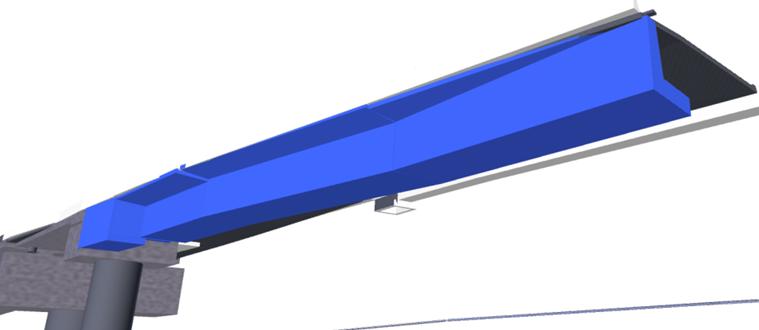

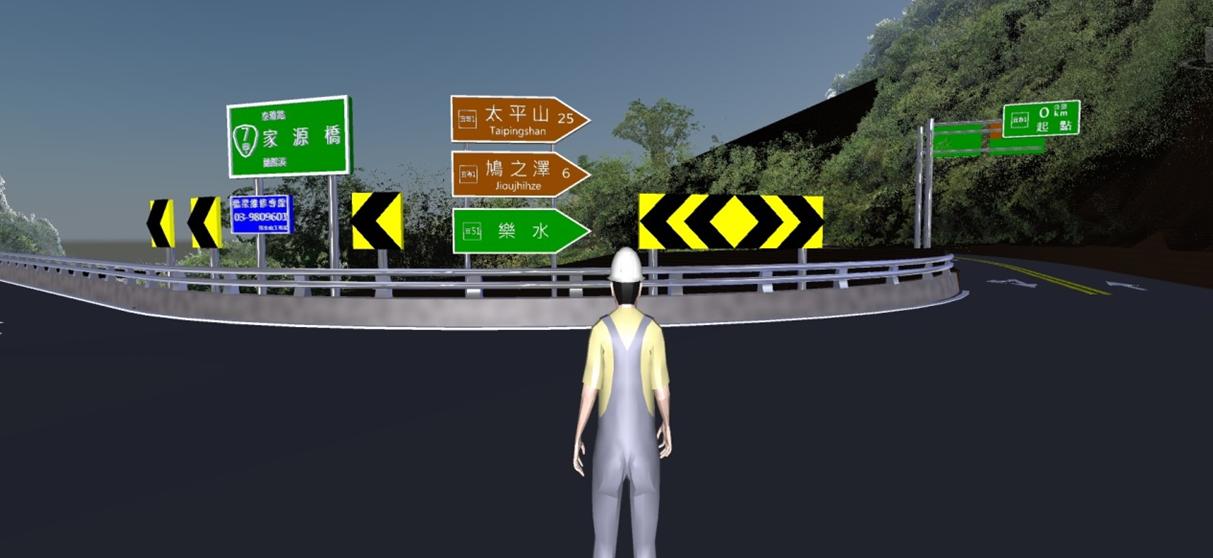

| 建築資訊模型BIM輔助家源橋設計 石晉方博士/土木技師/中華大學營建管理系副教授 王玆為博士/土木技師/結構技師/建業工程顧問有限公司經理 王大衡博士/土木技師/結構技師/建業工程顧問有限公司董事長 黃文靖/頂尖國際顧問有限公司第四處處長 台灣公路總局第四區養護工程處「台7甲線3k+505家源橋改建工程委託設計、測量及地質探查服務工作」是台灣非建築類的橋梁工程應用建築資訊模型BIM的第一個案例。本文透過設計過程記錄，分享BIM如何協助橋梁的規畫與設計。本案是建業工程顧問有限公司(http://www.genyeh.com.tw/)承攬設計，BIM部分由頂尖國際顧問有限公司(http://www.toc.com.tw) 負責。 本工程位於現有舊家源橋下游側新建長約310m、寬約12m橋梁，二側橋台端引道改善長度各約100公尺，工程總長度510公尺。本工程依據公路設計規範五級路山嶺區用地寬度20公尺、有效路基寬度9公尺之標準辦理。工程概估建造費為1億6仟萬。橋梁實際位置、長度、寬度、引道等設計內容將透過Building Information Modeling(BIM) 協助規劃及設計。 圖一台7甲線3k+505家源橋 所有路線設計縱、橫斷面、各排水出入口、鄰路房舍等高程，經實際調查測量並依原契約規定之圖說將結構物套入地形圖內。採Autodesk Revit 3D展繪，3D繪圖之精度與契約要求之縱橫斷面一致。並於歷次會議中檢核因路線超高或特殊地形因素所產生之問題，進而研議解決方案。3D展繪含橋梁、排水等所有工區內結構物之組合。 本案分設計原則階段、初步設計階段、細部設計階段。各階段對BIM之要求及達到之效果分述如下： 設計原則階段 (1)以3D模型研擬設計規劃(含橋型、景觀等相關方案)，並以視覺化表達工程與周遭環境相互關係。 (2)依據土木大地規劃及測量資料建立符合大地座標之地形及相關周圍道路與建設之「3D工程資訊模型」(包含道路前後左右上下空間具有影響本案設計判斷之地貌、地物等位置資料及高程均納入，包括：土地、建物、道路、排水設施、民生管線（自來水、瓦斯、電力、電信等）及其他構造物等設施)，模型範圍為工程起訖點前後各20公尺，寬度自計畫道路中心向二側各推至少計畫寬度或現有道路寬度之一半之距離再增加20公尺。 圖二視覺化表達工程與周遭環境相互關係 初步設計階段 (1)依設計原則階段核定「工程模型效益範圍」之「3D工程資訊模型」之路型方案。本案原先有二個位址及二種橋型供定奪。二個位址是(a)緊鄰原橋的下游處及(b) 遠離原橋的下游處。二種橋型是混凝土橋及鋼橋。利用「3D工程資訊模型」視覺效果的協助，最後定案採遠離原橋的下游處的混凝土橋。 (2)BIM模型建置項目包含地上結構物之橋梁、橋面道路、平面道路、橫交路口……等項目建置於符合大地座標之地形上。 圖三項目建置於符合大地座標之地形上 細部設計階段 (1)「3D工程資訊模型」提供全線道路虛擬實境巡航檢核、3D視圖及動畫製作。 圖四全線道路虛擬實境巡航檢核 (2) 「3D工程資訊模型」可查詢各模型構件相關設計資料，包括構件之名稱、編號、定位、尺寸、性質、材料規格及高程等資料，並預留擴充施工階段施工乙方建置施工履歷過程等各項資料。 圖五建置施工履歷過程等各項資料 (3)由「3D工程資訊模型」輔助檢核工程數量、土方數量及道路基本法規驗証。 本案的地形是透過Lidar 3D Laser Scanning測量所得的大地座標測量點簡化轉成等高線CAD圖。再將此等高線Autocad圖插入Revit中轉為敷地。故所得敷地可以與橋梁結合做為土方挖填的參考。 圖六土方挖填的參考 (4)複雜結構體內部配置之局部「3D工程資訊模型」，以利改善施工困難問題。例如面向上游的右側引道因截彎取直而必須設擋土牆。從引道的工程起點至橋梁端的擋土牆是從Z型漸變為L型如圖23。其變化光是用2D平面圖很難溝通。利用BIM 3D視覺如圖24讓所有參與本案的其他人員可以很快了解擋土牆型式而展開更深入的探討。 圖七Z型漸變為L型擋土牆 結論： BIM技術將2D圖紙3D化，有助於相關單位快速了解工程與各界面相互關係，在規劃設計階段，採用BIM模型於橋梁規劃及設計有以下效益： a. 規劃設計初期，利用BIM模型可檢核設計路線與現地相對關係，藉以評估規劃路線之合理性。 b. 藉由BIM橋梁模擬完工後之交通標誌移設及路口佈設，使管理單位了解移設位置是否適當。 c. 將路權範圍及野生動物保護區範圍建至於BIM模型中，可使相關單位工程範圍之合理性及可行性。 d. 將結構分析軟體所建立之模型與BIM模型整合後，可使橋梁結構各斷面快速展示於會議中，有助於檢討結構配置合理性。
Reference 1. https://www.pcc.gov.tw/pccap2/TMPLfronted/EngIndex.do?site=004 2. http://www.thb.gov.tw/sites/en/ 3. http://www.autodesk.com/products/revit-family/overview 4. https://en.wikipedia.org/wiki/Lidar 5. http://www.midasuser.com/ 6. http://www.autodesk.com/products/robot-structural-analysis/features/all/list-view | ||||||
