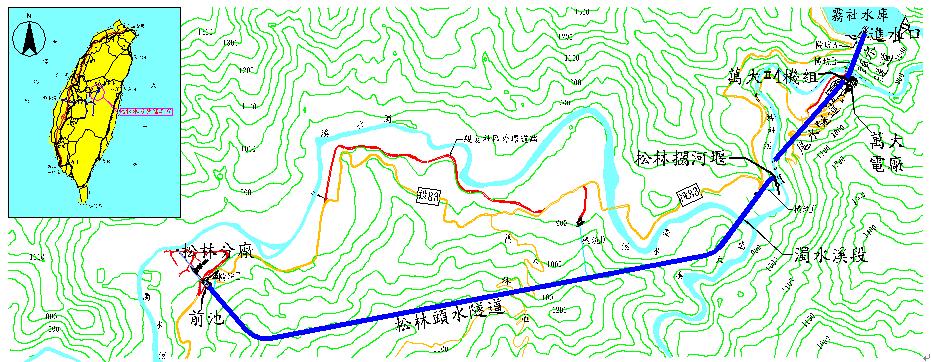

萬大電廠擴充暨松林分廠水力發電工程 簡介

濁水溪上游霧社水庫萬大發電廠發電機組之發電容量遠小於下游之大觀、鉅工機組,為配合下游電廠尖峰運轉需要,萬大發電廠需增加運轉時數,致設備容量因數高達65%,平均每天發電時數達15.6小時,而未能充分利用水庫進流量作尖峰發電運轉;豐水時霧社水庫並有溢流情況發生,殊為可惜,為期改善並充分利用水資源而增設萬大電廠4號機組乙部。另為有效利用現有萬大發電廠及本工程萬大電廠#4機組之發電尾水流量,及霧社水庫至武界壩間之地形落差,興建松林分廠大小機組共二部,俾與上游萬大電廠各機組串聯發電運轉,其發電尾水經新、舊武界引水隧道引入日月潭水庫統合運用,以避免於武界壩處發生溢流,並可增加日月潭水庫之進流量,不但可維持日月潭高水位,為現最重要觀光效益功能,且增加日月潭電力系統之電力效益、公共給水及灌溉用水等彈性調度與營運效益。

據此「萬大電廠擴充暨松林水力發電工程」(簡稱「萬松水力發電工程」)因而產生,本工程可視為興建二項小水力發電工程,一為萬大電廠擴充4號機組,二為松林分廠,三部機組發電量共40,700瓩。預計完工後每年可增加1.25億度(瓩時)發電量,不但每年可增加近4億元效益,且可減少8萬噸CO2排放量。

技師投稿

台電萬松水力發電計畫進水口工程規劃施工

台電公司萬松施工處  蔡仁俊副處長提供

u768022@taipower.com.tw

1. 工程概述

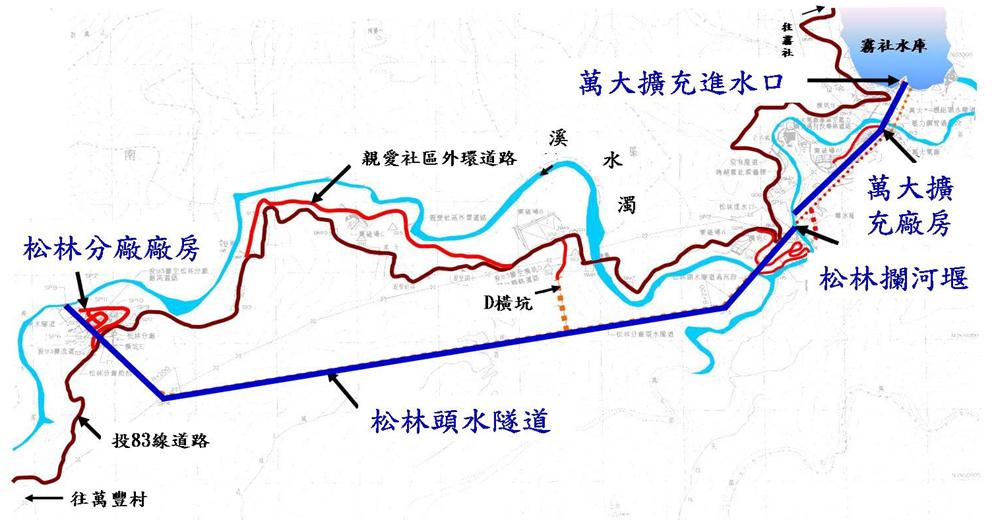

本工程於霧社水庫新建進水口(即萬大#4機組進水口),引取庫水經隧道至現有萬大發電廠旁設半地下式電廠發電,發電尾水排放於霧社溪。再於下游興建松林攔河堰一座,攔截萬大發電廠4部機組發電尾水,經隧道、前池、壓力鋼管至松林分廠發電,發電尾水排放於濁水溪。工程平面佈置如圖1所示。本工程於去(101)年順利發電運轉。本文以下摘要介紹萬大#4機組進水口設計與施工。

圖1  萬松工程平面佈置圖

2. 規劃設計

針對可行性研究再審慎檢討,進水口結構之佈置如下:

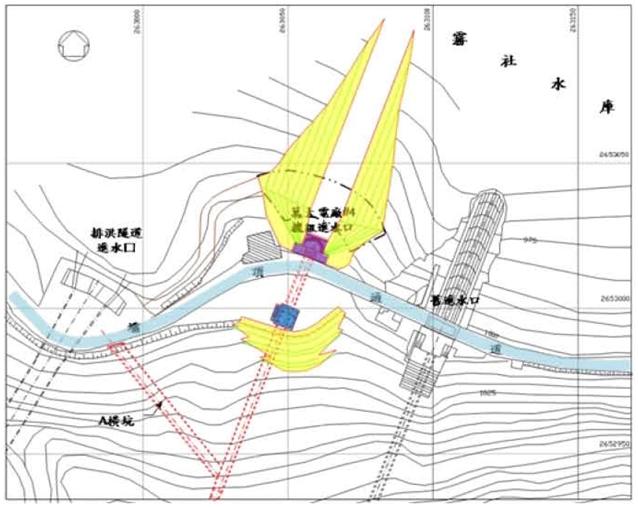

(A)進水口之佈置需配合現地地質狀況空間等條件進行設計,首先須考量取水口與其引水渠道兩側邊坡、閘門邊坡等,以及儘量減少開挖,再施作地工保護;取水口直井因緊臨水庫,岩盤較風化破碎,則以逐階開挖及保護,其平面佈置如圖2所示。

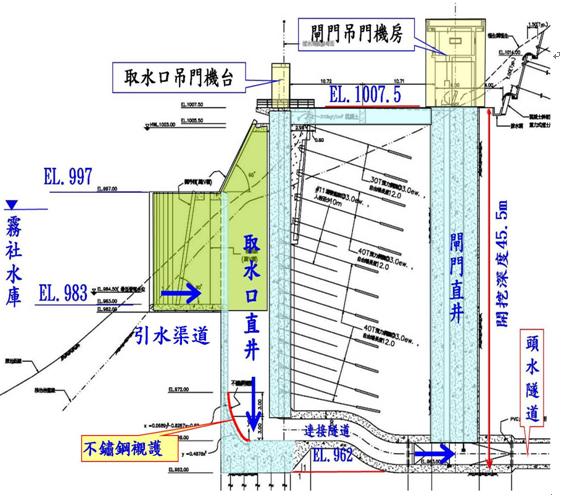

(B)採取水口直井與閘門直井分開配置之雙結構型式,如圖3所示。兩座直井相距約18m,底部以隧道連通,在進水口頂部以混凝土繫梁將取水口結構與閘門直井結構連結形成雙結構,山側之閘門直井並以地錨與邊坡連接,使取水口與閘門直井及岩盤形成複合穩定結構體,更可維持地震時之穩定。



2  進水口平面佈置圖   取水口直井及閘門直井剖面圖

(C)因進水口及閘門結構採用豎井方式開挖,可充份利用岩盤之圍岩拱效應來抵抗側向岩土應力,因此可降低支撐之費用。

(D)對於進水口側翼變化段邊坡較陡,應予以保護,不可採用水中開挖,以防側翼因地震坍落蓋住進水口致搶修困難,故圍堰擬採用二次圍堰,擴大乾式開挖範圍,以期在合理之施工方式及側翼邊坡最大保護範圍間求得一平衡。

3. 施工圍堰

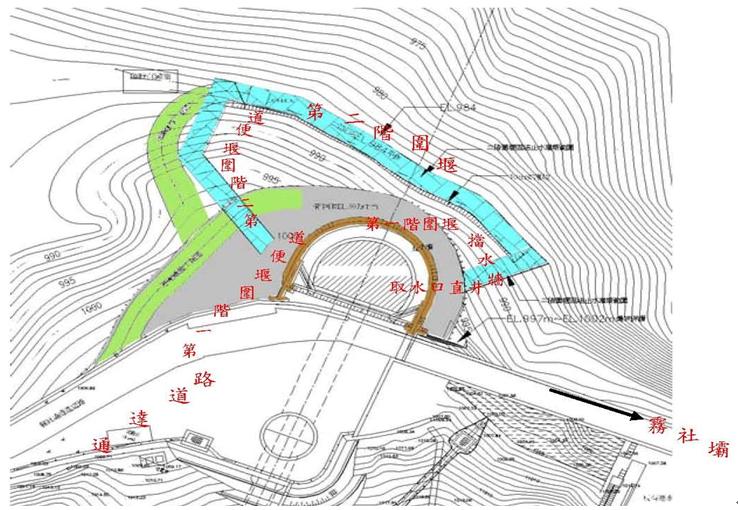

施工中須先設置臨時擋水圍堰,並輔以導管式固結灌漿及止水灌漿以阻絕水庫中蓄水流入直井,確保進水口結構之施工安全。為配合取水口直井開挖及結構施工進水口圍堰分為二階段構築,其平面佈置如圖4所示。

(1)第一階段圍堰

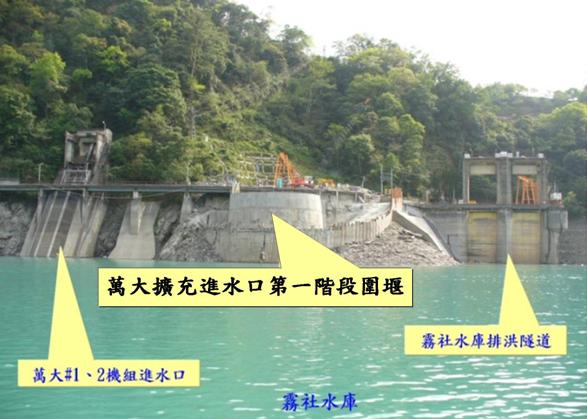

第一階段圍堰係為接續進水口直井開挖之阻水圍堰,上半部採安全性高之半圓形混凝土圍堰設計,以形成拱支撐抵抗水壓而混凝土圍堰高度則與霧社水庫最高水位同高,以避免庫水溢入;下半部施打排樁作為支撐,並配合止水灌漿達到水密效果,以防止直井壁內或井底滲水進入直井內,同時兼具地盤改良之止水固結灌漿工作,確保施工安全,施工完成照片如圖5所示。

(2)第二階段圍堰

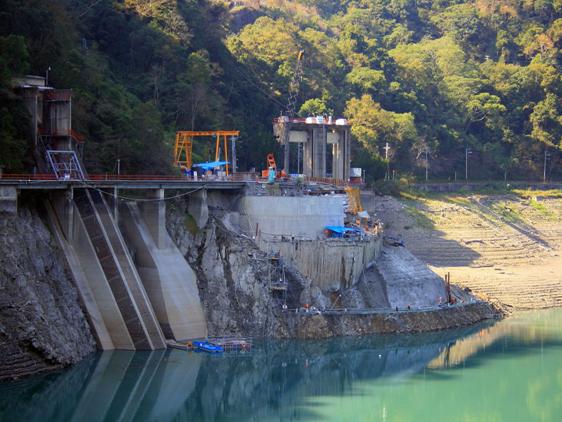

第二階段圍堰係因取水口直井完成後,尚需於進水口底部兩側翼邊坡作保護,以免取水沖刷,危及進水口及避免土石進入隧道;此階段位於取水口最外側較深岩盤,採水泥固結灌漿,以達止水及固結效果,施工照片如圖6所示。

進水口圍堰平面佈置圖


第一階段圍堰完成   第二階段圍堰止水灌漿

4. 取水口直井施工

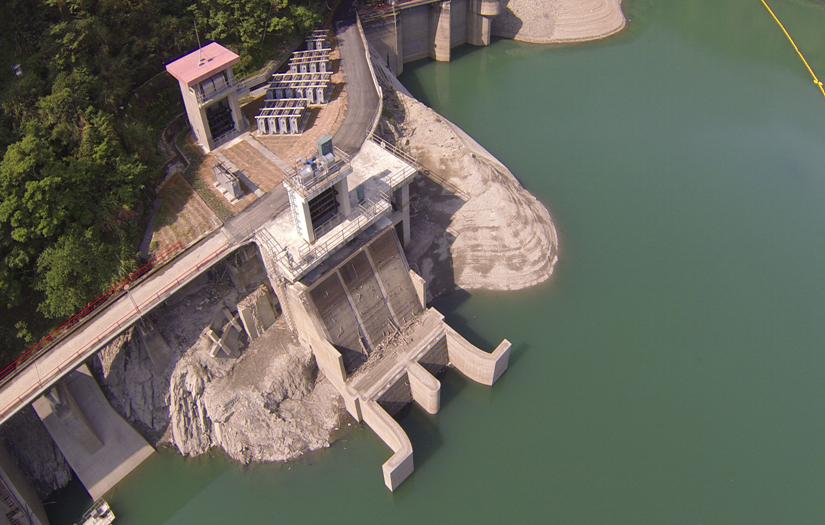

首先進行取水口後方邊坡開挖,共分3階降挖,邊坡保護工為噴凝土、混凝土格梁搭配30T預力地錨。其次為取水口直井開挖,係降挖1m,施作灌漿錨筋與預襯混凝土為一循環,再每3m再施作預力地錨。開挖完成後則為結構混凝土襯砌,取水口直井襯砌除底部上游端圓弧形段為不鏽鋼襯護外,其餘均為鋼筋混凝土。由下而下而上依序澆置混凝土至頂部,結構體共45.5m深。進水口於101年6月順利完成,如圖7所示。

圖7  進水口完工
