編者的話

數位社活動簡介

科技日新月異,尤以資訊產業的進步讓人有望塵莫及的感覺,身為土木人為了跟得上世界潮流,也得不斷的學習新知。台灣省土木技師公會因此成立了無線電與數位研究社;鑑於無線電於土木工程的工地或野外勘查都被廣泛使用,與台北市土木技師公會無線電及數位研究社,共同提供土木技師切磋學習的機會。目前此二社團大部分借用台北市土木技師公會的會議室上課,上課時間由社員共同決定,期望選在大部分社員都有空的時間,以方便大家參與,目前以星期五晚上為原則。課程內容視社員需求,聘請學有專精的講師授課,講師包含技師在內。授課內容包羅萬象,視社員的需求決定,主要內容為數位資訊相關的軟體、硬體介紹,社員間資訊產品使用心得分享。

民國一百年元月份活動主題為: 3D攝影、錄影製作技術展示介紹,(已於元月14日講授完成),特別外聘此行業的專家擔任講師,內容包含3D攝影、錄影製作設備介紹、 3D攝影、錄影製作技術介紹、 3D攝影、錄影像片、影片展示。現場除了對3D影像之原理、歷史詳加解說外並播放3D影像,同時提供3D眼鏡給社員觀賞。現場亦展示3D攝影、錄影製作設備,並說明拍攝步驟及方法。最後以3D攝影、錄影未來發展趨勢及各領域的應用做結尾,十分精彩。社員說:過去說眼見為憑,但上過此次課程,發現親眼所見往往是虛幻的影像,不足為憑。足見此次課程對社員感受相當深。公會的社團活動屬於全體技師,歡迎全體技師參加。

技術交流

3D攝影錄影簡介

自從阿凡達電影流行之後, 3D立體影像之研發成為資訊電子業發展重要的一環。早期的影像主要為2D,隨著硬體的進步,3D影像蓬勃發展。電腦中顯示的圖形實際上分為2D和3D兩種。3D圖像景物的描述與2D相比增加了「縱深」或「遠近」的描述。如果引入直角坐標系來描述景物上某一點在空間的位置時,就必須使用「X、Y、Z」三個參數來表示,其中「Z」就是代表該點與圖像觀察者之間的「距離」或「遠近」。

人類對於3D立體影像之探索,最早是配戴藍紅眼鏡,運用人類左、右腦對色彩處理的分工原理,利用色鏡分隔進入左右眼的影像,以產生立體影像。參考下列說明。

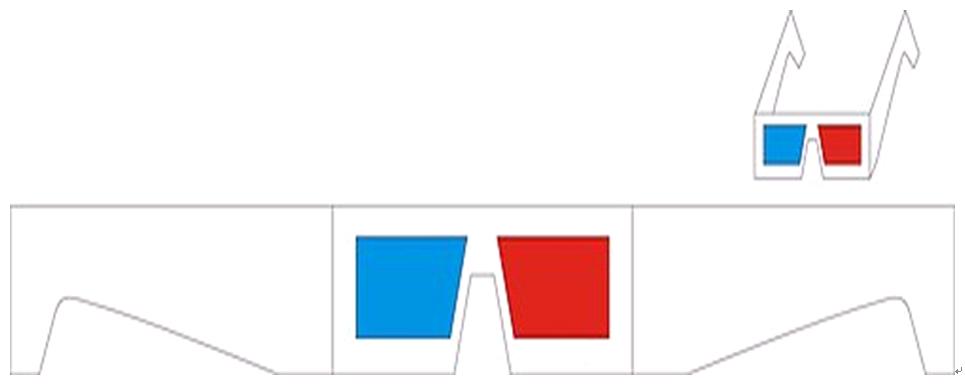

眼鏡製作如下:

藍色鏡片請使用藍色玻璃紙代替,紅色鏡片 請使用紅色玻璃紙代替,眼鏡框  請以卡紙畫好型版 然後裁切,分別貼上 藍色.紅色玻璃紙 , 3D眼鏡就大功告成。

3D立體影像製作:

兩張照片平行錯開拍攝(錯開距離依相機焦距不同而異),拍攝時需用同樣品牌相機 ,設定相同ISO 、 光圈、 快門、焦距等,左右各拍一張,然後疊影,呈現以下畫面。

再帶上3D眼鏡       可呈現出立體影像

3D電影(3-D film),是使用一種立體鏡視覺顯示系統,再製畫面將左右眼平面投影影像立體顯現成像,令觀眾對影像產生立體深度。技術上,通常採用兩台攝影機擺設,同步拍攝影像,取得主體左右側體的立體感。觀看時,觀眾的視覺皮層會自動對圖像結合為單一三維影像畫面。現代電腦技術已能夠不採用傳統雙機"拍攝",使用CGI電腦特效製作3D電影。欣賞時需要配戴合適的立體眼鏡。所謂的CGI電腦繪圖(Computer-generated imagery)就是使用計算機產生的影像,更精確的如應用在影片中的3D特效,還有在電視節目、廣告及印刷媒體中也很常見。

1936年利用雙鏡頭攝影機和偏振片可以造出具立體效果的影片,但此技術具有不少限制。之後從RealD 3D等技術發展、阿凡達等電影流行之後,立體影片才近一步被廣泛推廣。在影院看的是立體版本的IMAX技術。為營造出立體景深,IMAX 3D採用了雙攝影機及雙投映機拍攝及放映。目前IMAX 3D放映時採用偏光式放映,觀看時以配戴偏光眼鏡來分析立體影像。在電影院的設定下,左右眼的影像可以同時投影在螢幕上,所以偏光鏡是個比較便宜而且容易實作的選擇,未來電影院系統也仍然將以偏光鏡為主。

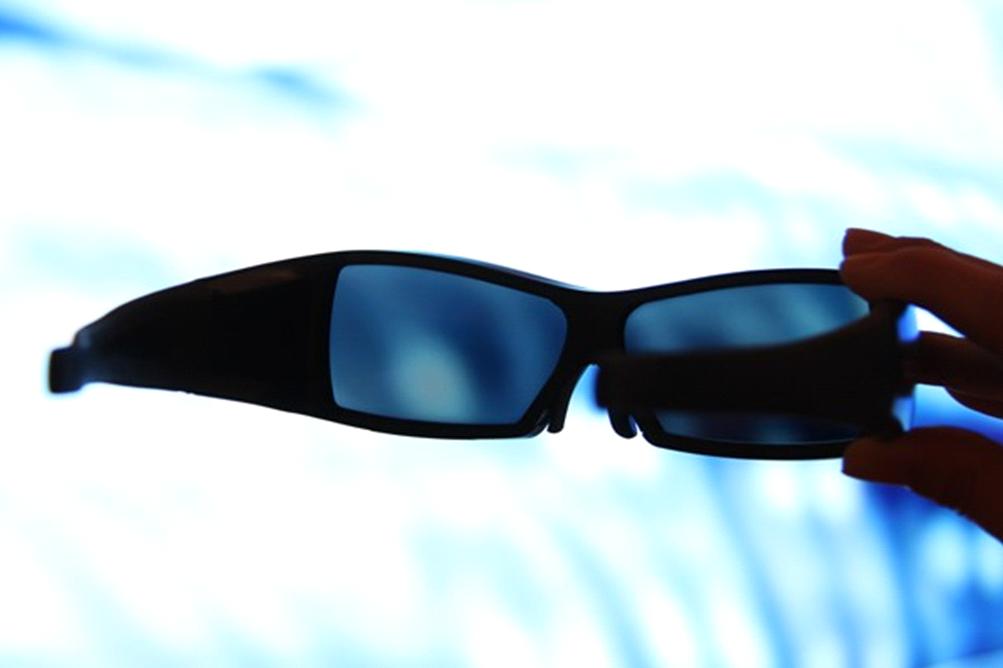

但家用 3D 電視卻不是投影的,所以還要再想別的方法才行。Sony 將採用輪流遮蔽雙眼的 Active Shutter Glasses(主動式快門眼鏡)。這個技術到底是怎麼做到立體的?和偏光鏡有什麼差別?

要欺騙雙眼螢幕上顯示的影像是立體的,最基本的就是要讓左右眼看到不同的畫面。正常情況下,人左眼和右眼看到的畫面會有一點小小的分別,這一點視差經過大腦的解釋後,就成為了每個物體距離的資訊。平面電視的畫面是平的,所以裡面的人就會是平面平面的感覺。如果能讓畫面裡的物體產生視差的分離,平面的畫面就會變成像一扇窗戶一樣,讓「深度」延伸到畫面裡。要將不同的畫面送入不同的眼睛,目前最成熟的方法有兩種, 一是偏光鏡,一是主動式快門眼鏡。前者利用了光線有「振動方向」的特性,將不同的眼睛的資訊編碼到不同振動方向的光線裡。舉例來說,將左眼應該看到的畫面透過一道垂直的柵欄送出來,右眼的畫面透過水平的柵欄送出來,這樣就是將左眼的訊號編碼的垂直振動的光,並將右眼的訊號編碼到水平振動的光(因為不是這個方向的都會被柵欄擋住)。在觀看者的這邊,則戴著一副眼鏡,左眼同樣是垂直的柵欄,右眼也同樣是水平的柵欄,這樣只有給左眼的訊號才能通過柵欄被左眼所看到,右眼的水平振動光線則會被擋住,如此就能給左右眼不同的影像了。當然實際上偏光鏡不是水平垂直這麼簡單,但基本原理大約就是這樣的。

應用在電視上,偏光鏡必需要實際的在平面電視的表面上裝上「柵欄」,或所謂的偏光濾鏡。水平掃瞄線的 1、3、5、7 行給左眼,2、4、6、8 行給右眼。因為這樣的原因,偏光鏡電視的水平解析度會減半,達不到真正的 Full HD。相較之下,主動式快門眼鏡就直接得多,在眼鏡的左右眼各內建了一個快速閃動的「黑屏」,當電視在顯示左眼的影像的時候,右眼的黑屏就會將右眼遮起來,反之亦然。這樣一來,不會犧牲掉任何解析度,但電視要能夠顯示目前技術兩倍的 fps(從 60fps 提升到 120fps)才能供應雙眼的影像,同時眼鏡也不若偏光眼鏡那麼簡單,而是須要電池、黑屏驅動裝置、以及和電視畫面同步的方法等等。

以上所介紹都是人需要配戴專用眼鏡,觀看特別製作的影像,才能產生有深度的影像,而非平面影像。但較高階的立體影像稱為投影式,人是不必另外配戴眼鏡,即可觀看立體電影,不過製作技術和費用較高,可預見的未來投影式的立體影像將成為主流。

3D影像將來廣泛應用於日常生活中,例如3D影像模擬系統已經應用在整形美容醫學上。3D影像模擬系統共有三顆心臟,是由三台具有3600萬畫素的高品質相機所組成,除了機身主體相機之外,下方左右兩側也有相機與閃光燈同時運作,拍攝的相機採用多角度閃光照相,能從不同角度瞬間拍攝組成3D高品質影像,包括胸部下方、人體側面等。以隆乳來說,便可以事前模擬出躺著、站著術後的效果,或是患者想整出外擴或集中形狀的預覽情況。其他方面的應用例如:

科幻電影:造成如雲霄飛車上下俯衝,太空漫遊,子彈射出等原本真人電影無法呈現的驚訝式特效。

珍寶欣賞:對於珍藏的骨董及珠寶,無法如臨現場可以透過3D技術攝影保存,透過3D完全詳細檢視。

遠距醫學:對於遠距離的開刀,必須有兩眼存在的距離感,3D可以提供最佳的解決。

成人影片:成人影片追求感官的最大刺激,透過3D可以感受胴體如臨眼前的最大刺激。

至於土木方面的應用有賴於諸位專家們發揚光大了。
