《經濟學人》說的『第三次工業革命－3D列印』，其應用隨著硬體技術的提升與成本的降低，已經發展出了越來越多的可能性。除了一般的零件輸出，現在在美國、荷蘭與上海都已經有3D列印的房子出現了。雖然這些房子的實用性還有待驗證、安全性也有待評估，但是可以確定的是：經由建築師或設計師的設計圖直接用電腦3D列印出一棟房子或是整個完整的結構物，絕對是指日可待的未來。這對於熟悉以傳統結構設計與分析的土木技師將會帶來何種的衝擊，抑或是另一個土木技師鴻圖大展的新平台呢？現在正夯的BIM技術要如何配合3D列印呢？這都是後續值得探討的新課題。或許在不久的將來，在台灣也能見到以3D列印所建造出『又快又便宜又大碗』的合宜住宅，這才是符合『科技始終來自於人性啊』! |
|||||||||||||||||||||||||||||||||||||
|

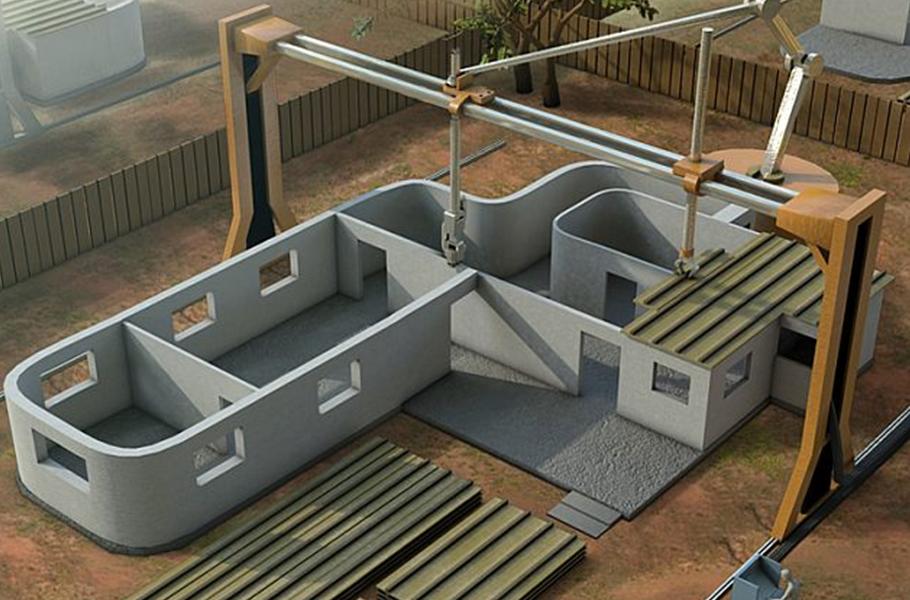

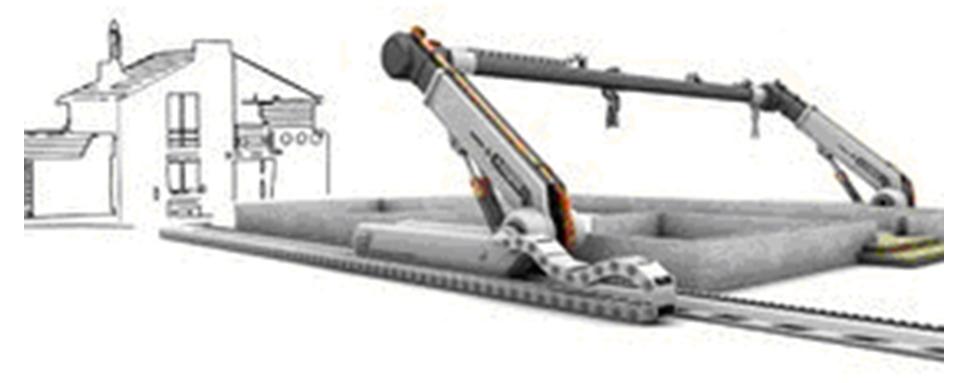

3D 列印技術（3D printing techniques）起源於美國，是一種將原料快速成形的技術。在 2010 年義大利發明家 Enrico Dini 利用相關技術設計出了第一台 D-Shape 3D 印表機。像 MakerBot 與 Form1 等 3D 印表機，都是目前市面上非常令人驚豔的產品。3D 印表機與普通印表機的不同之處，主要在耗材和介質的差異。普通印表機是利用墨水將內容輸出在紙上；3D 印表機的列印材料主要是利用液體或粉末等介質，依據設計圖分層列印輸出，再堆疊起來，所以可以堆疊出擬真的物體。以下就提供一些世界各國以最新的3D列印技術來實現電腦蓋房子的實例。 【美國】 今年一月美國南加大工業與系統工程學系教授Behrokh Khoshnevis宣布研發出3D列印技術Contour Crafting，能在20小時內蓋出一棟房子，目前已經成功在實驗室列印出1棟1.8公尺高的樓房。而且南加大也與美國航空總署NASA合作思考未來在月球或火星蓋建築物的可能性，Behrokh Khoshnevis甚至大膽預估，最快2年內3D列印房子技術就可用於商業用途。(資料來源：TechNews科技新報) Behrokh Khoshnevis教授研發出一部連接著大型地基印表機用的軌道，加上利用最多可伸長到630cm的起重機，讓3D印表機具備可列印2層樓房的立體空間(如圖1)。而這部3D印表機更可利用水泥作耗材，依照設計圖刊印承重牆及分隔牆，然後借助機械手臂，將窗框拉至定，安裝天花板，把預先生產完成的部分安裝完成，並繼續列印其他牆壁(如圖2)。 Behrokh Khoshnevis表示，未來有希望可在24小時內列印出2500平方英呎高2層的房屋，研發這個機器的目標並不是要取代人工，而是讓建築工可利用更快的速度完成工作，而且目前只可印地上物，其他部分如水電、門、窗則需要人工來完成。在未來更多人進入大城市生活後，需要更多居住地亦可以最快的時間完成建造。設計者也表示希望將來不僅限於地球使用，也可能在人類移居其他星球時亦可用到。

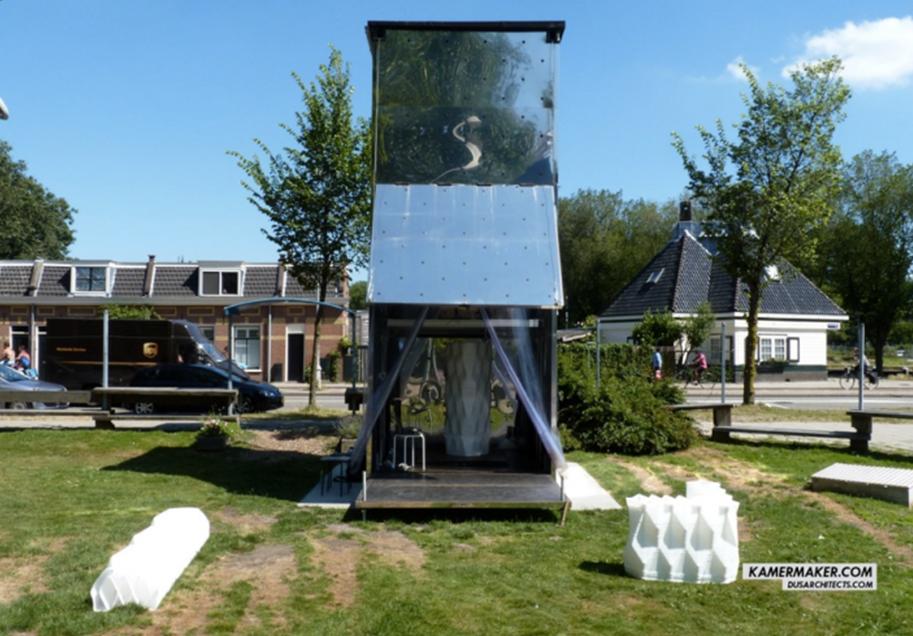

【荷蘭】 一批黑色的物體陳列在荷蘭阿姆斯特丹北部，令不少人感到好奇，而這批大型塑膠組塊高2.5公尺、寬達1.7公尺，是荷蘭建築公司DUS Architects正在進行的一項建造計畫，打算利用3D列印技術打造全球第1座列印屋。今年三月，荷蘭建築公司 Dus Architects 利用 3D 列印機廠商 Ultimaker 出產高達 6 公尺的巨型 3D 列印機「KamerMaker」(如圖3)，在阿姆斯特丹打造「運河屋」。

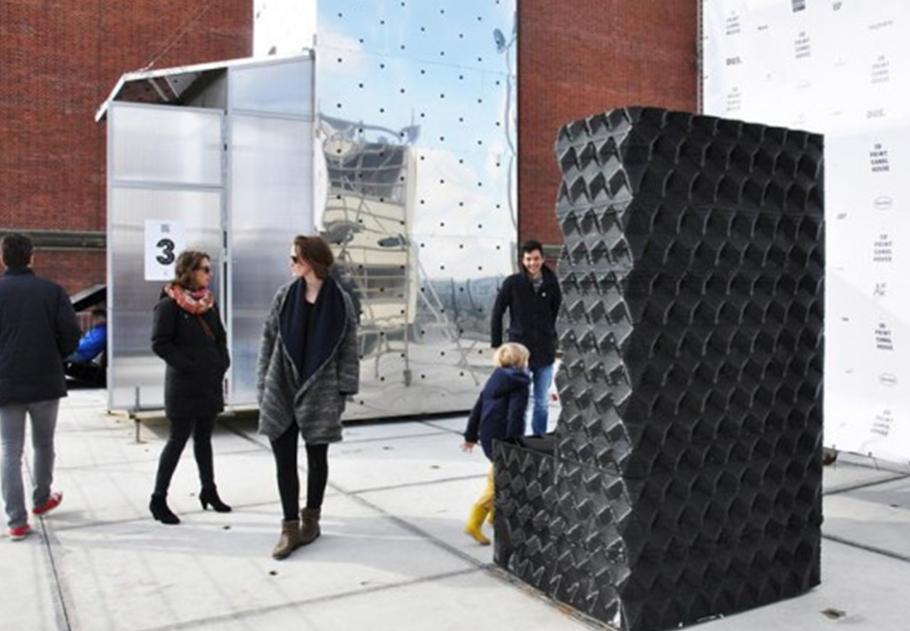

這個計畫的目的並不是要打造一個可供居住的房子，而是藉由建築運河屋的過程中，不斷測試和尋找適合用來建造 3D 列印房屋的材料，並嘗試用不同的設計和拼裝房屋的技術，尋求發揮最大效益的方式，且因房子的建造需耗費約三年的時間，某些部分會隨著 3D 列印技術的進步而不斷修改，進而重複列印。目前為止，已經列印出房子其中一個角落──結合樓梯與房屋基底，重量達 400 磅。運河屋的其他基底正在動工，內部空間是蜂巢狀的，會用像混凝土一樣堅固的泡沫塑料填充以支撐房子(如圖4)。(資料來源：GIGAOM、ETToday新聞雲) 儘管還在建築階段，但運河屋已經開放民眾參觀了，入場門票約 2.5 歐元，在裡頭除了能看到列印完成的成品，還能近距離觀察建築列印的狀況，完工後將作為博物館，讓民眾飽覽運河屋的每個角落與細節的設計。

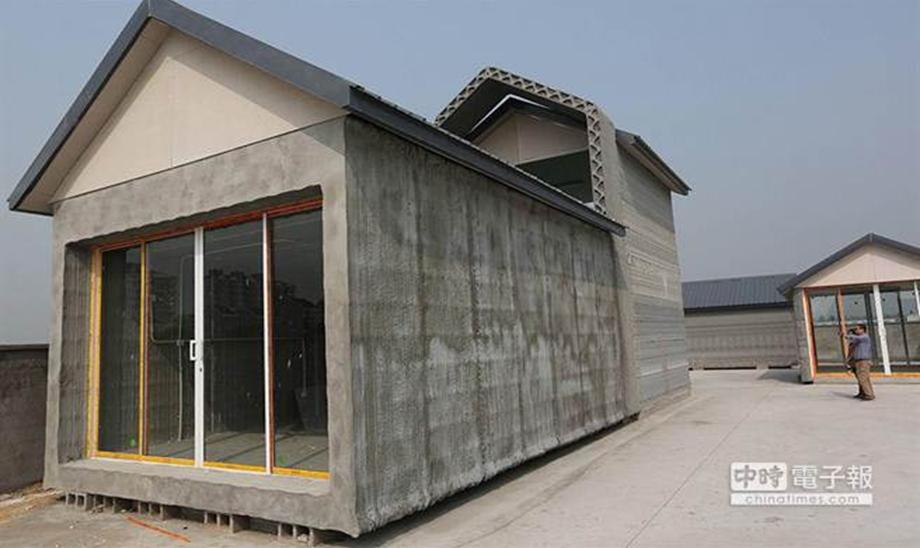

特別的是，房間的內牆與外牆都是同時被印出，中間還預留了擺放電線與管線的空間，再組裝完成後才會以混凝土填滿。通常建造一間房間都需要6到10個建築組塊，而完成一棟屋子預計將花上3年的時間。DUS Architects共同創辦人兼負責人戴維特（Martine de Wit）表示：「這些房間本身就是結構實體。我們之後將一個一個堆疊，蓋成一棟房子。」而現在列印的主要材料是由80%植物油製成的生物塑膠，比起現在建築業所使用的傳統建材，具有可再生、可分解、強韌及美麗的優點。 DUS Architects共同創辦人海斯曼（Hedwig Heinsman）說：「建築業是汙染最多且最無效率的行業之一。有了3D列印後，除了零浪費外還可減少運輸成本，任何東西都可以融化並回收再利用。這可能徹底改變我們打造城市的方式。」海斯曼還說：「這是一個實驗，用來測試3D列印技術建造房屋的可行性、挑戰與成本。這僅僅是個開始，但也充滿著無限的未來和可能性。」 【中國】 「羅馬不是一天造成的，但運用3D列印，在一天就能打造擁有十間房子的村莊。」INSIDE網站發現，3D列印房子已在上海張江高新青浦園區美夢成真，難而可貴的是，每戶建設費用不超過5000美元(約14.9萬元台幣)，不但便宜且環保，最大尺寸長10公尺、寬6公尺、高4公尺，已堪小家庭使用(如圖5)。(資料來源：INSIDE、中時電子報、鳳凰網)

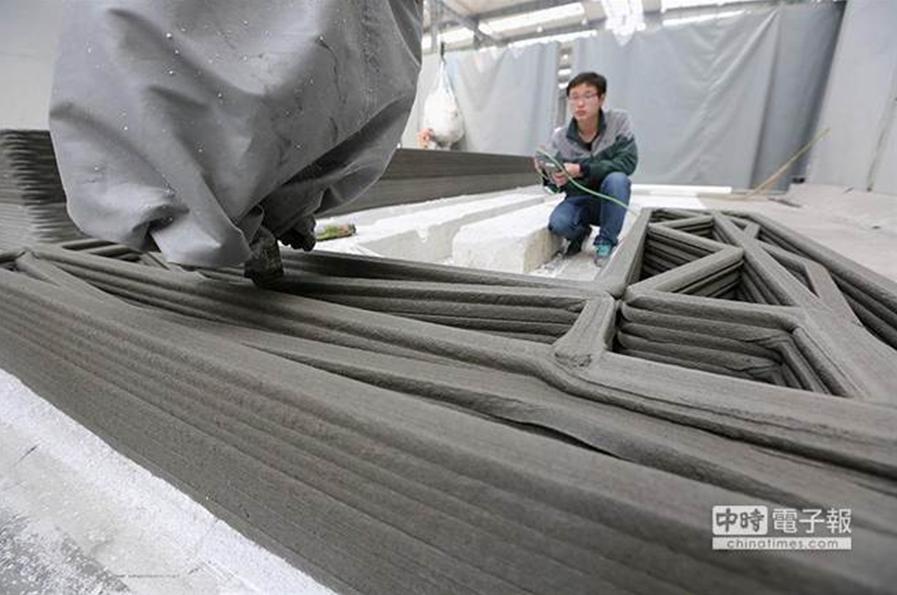

至於3D列印房子的建築材料，以回收建築垃圾所製成的特殊「油墨」，例如改良水泥混合玻璃纖維混凝土，列印過程為一體成形，印表機會將混凝土「油墨」不斷噴灑到電腦建築設計圖對應區域，皆從底部開始往上列印(如圖6)，油墨會在24小時固化，最終蓋好的房子還可以看到油墨層層疊加的痕跡。

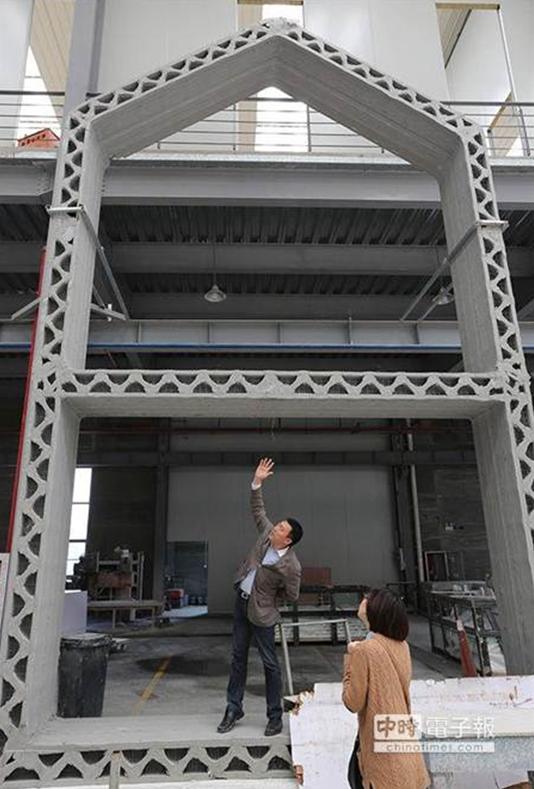

近日，10幢3D列印建築在上海張江高新青浦園區內揭開神秘面紗。這些建築的牆體是用建築垃圾製成的特殊油墨，依據電腦設計的圖紙和方案，經一台大型的3D印表機層層疊加噴繪而成，10幢小屋的建築過程僅花費24小時。這項技術的發明者，上海盈創裝飾集團有限公司董事長馬義和說，打印機上巨大的噴頭，像奶油裱花一樣源源不斷噴出灰色的油墨，油墨呈Z字形排列，層層疊加，很快便砌起了一面高牆。之後，牆與牆之間還可像搭積木一樣壘起來，再用鋼筋水泥進行二次列印灌注，連成一體(如圖7)。馬義和說，整個列印過程，只需要一張圖紙、一台電腦、就地取材製造的足夠油墨，就可以在24小時內列印出10幢200平方公尺(約66坪)建築。能列印房子，該要一台多大的3D印表機？機器呈長方體，廠方介紹的高6.6米、寬10米、長32米的印表機，底面占地面積足有一個籃球場那麼大，高度足有三層樓高。且印表機的長度還可以延伸，完全拉開足有150米長。馬義和前幾年對它完成了設計研發，然後全球定制零部件，最終在蘇州工廠組裝而成。這次現身青浦的3D列印房屋就是在蘇州列印好後搬運到上海的。
目前此3D列印的房屋就是由這台超級3D列印機製成，馬義和表示，早在去年就發明了這台體積150×6.6×10公尺的建築3D列印機，可以印出三樓層高的房子，未來準備大規模將建築垃圾轉換成3D列印的建築材料。而他也提到中國房地產的領頭羊－萬科公司王石董事會主席也宣布要加入3D列印房子的行列，未來3D列印房子的前途一片大好啊! |
|||||||||||||||||||||||||||||||||||||
|
