日本鋼襯鈑工作井設計方法介紹

江俊謀  技師

鋼襯鈑(Liner Plate)環片具有重量輕組立容易、搬運儲存方便、構材斷面性能優異、施工噪音震動低及可回收再利用等優點,近年大量使用於管線推進工程工作井施築。尤其在交通流量大、地下管線遷移困難、施工範圍受限地區,更能充分發揮其優勢。惟目前國內尚無相關設計規範可供遵循,一般設計圖說僅繪製參考示意圖及規定構材材質,諸多鋼襯鈑工作井設計缺乏結構分析依據。

「他山之石,可以攻錯。」鋼襯鈑施工技術於日本已發展多年,擁有豐富施工實績與經驗,國內鋼襯板產製亦採日規,建議可援引相關規範作為設計依據。爰此,筆者簡要說明日本鋼襯鈑工作井設計方法,提供技師先進參考。

設計方法

日本鋼襯鈑工作井多採容許應力設計法(ASD)進行設計,其原則為工作井構材在工作載重作用下所引致之應力,不得超過設計規範規定之容許應力。日本現行鋼襯鈑工作井構材設計規範容許應力詳表1

日本設計規範規定之容許應力

種類 鋼襯鈑 加強環、支撐 組立五金
規範 JIS G3101 SS300 JIS G3101 SS400 JIS B1180螺栓
JIS B1181螺帽
JIS B1256墊圈
彎曲應力 σL=180 σH=210
N/mm2
壓縮應力 λ≦18時 λ≦18時
N/mm2 210・(σLH) 210
  18<λ≦92時 18<λ≦92時
  {210-1.23(λ-18)}・(σLH) 210-1.23(λ-18)
  92<λ時 92<λ時
  1800000/(6700+λ2)・(σLH) 1800000/(6700+λ2)
剪應力 105 120 4.6強度135
N/mm2 8.8強度300

註:σL:鋼襯鈑容許彎曲應力;σH:補強構材(加強環、支撐)容許彎曲應力;λ:細長比。



設計步驟流程

鋼襯鈑工作井設計步驟流程詳圖1,各設計步驟主要檢討事項詳表2

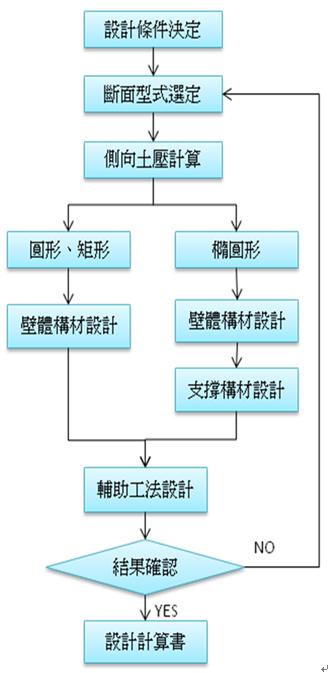

鋼襯鈑工作井設計步驟流程



設計步驟主要檢討事項

步驟 檢討事項
設計條件決定 1.依工址地質鑽探調查結果,決定地質設計參數γm,Kh
2.依現場狀況及可能載重形式,決定載重設計參數q。
3.決定鋼襯鈑、加強環等工作井構材設計容許應力。
斷面型式選定 1.圓形:直徑、深度。
2.橢圓形:長徑、短徑、深度、立柱數量。
3.矩形:長徑、短徑、深度。
側向土壓計算 計算工作井在工作載重作用下,各深度之側向土壓力Ph
壁體構材設計 工作井壁體構材(鋼襯鈑、加強環)斷面設計:
1.圓弧部挫屈分析:容許挫屈載重檢討、組立誤差檢討。
2.構材斷面內力計算:由斷面力計算公式,求構材最大彎矩、軸力。
3.容許承壓應力檢討:最大彎矩、軸力產生應力,需小於規範容許應力。
4.臨界深度計算:計算鋼襯板、加強環使用容許臨界深度,決定鋼襯板使用版厚及加強環設置間距。
支撐構材設計 工作井支撐構材(立柱、橫擋、橫撐)斷面設計:
1.斷面內力計算:計算構材斷面最大彎矩、軸力等內力。
2.彎曲應力檢討:構材斷面彎矩產生彎曲應力需小於規範容許應力。
3.壓縮應力檢討:構材斷面軸力產生壓縮應力需小於規範容許應力
輔助工法設計 在軟弱土質及地下水位高之工址,需考量施工方法、地質條件及周邊環境等因素,設計適當之輔助工法。

斷面型式選定

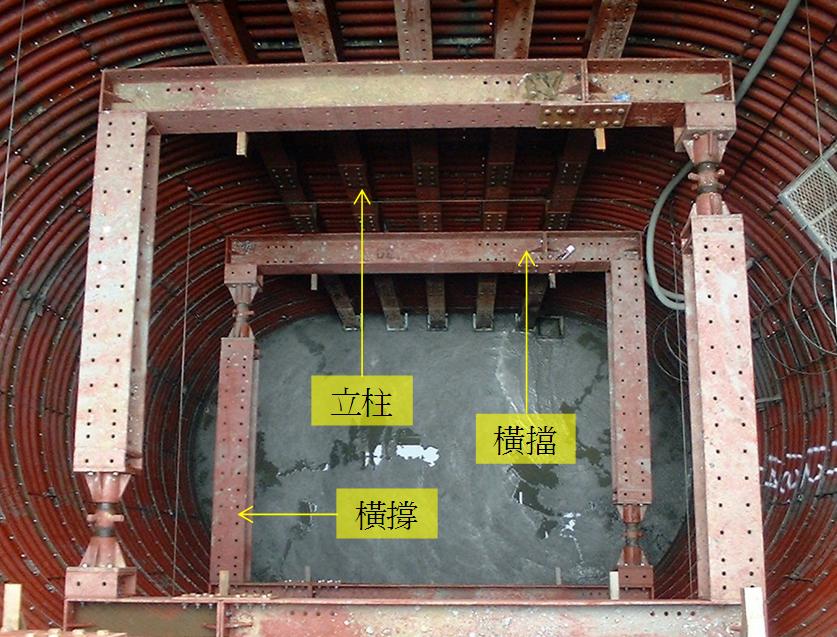

推進工程工作井斷面型式選擇,需考量工址場所限制、推進管材尺寸、反力牆大小、推進機具配置、安全作業空間、井內設計構造物、推進方向等因素,決定工作井型式及尺寸。一般鋼襯板工作井分圓形、橢圓形及矩形三種設計型式,其不同點在圓形工作井結構受力較均勻,由壁身拱形效應得以承受側向土壓力(照片1),但橢圓形工作井直線段壁體勁度小,需依地質條件設計擋土支撐,協助抵抗側向土壓力(照片2)。


照片圓形鋼襯鈑工作井   照片橢圓形鋼襯鈑工作井

側向土壓力計算

1.  土壓力:採用日本「道路橋示方書‧同解說VI下部構造編」建議之土壓力計算式,砂質土、黏性土側向土壓力係數Kh=K0=0.5,但深度大於15m時,土壓力視為定值。(圖2

PhKh(γm×h+q)   當h15m時;

PhP0                h15m時;

          其中:

Ph:土壓力;

Kh:側向土壓力係數;

γm:土壤單位重;

h:地表面下深度;

q:地表均佈載重;

P0h15m時土壓力。

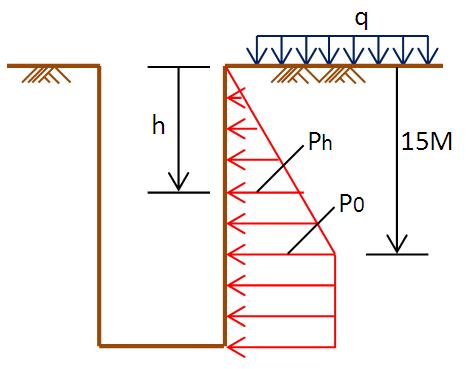

道路橋示方書土壓分佈示意圖



2.  水壓力:鋼襯鈑工作井由環片組立而成,屬非水密性擋土壁體,分析時一般不考慮水壓力作用。但如工作井設計為水密構造時,則需考慮水壓力作用。

3.  均佈載重:一般建議以q=10kN/m3設計,但工作井外側有施工車輛、機具或緊鄰建築物等超載情況,均佈載重值需特別計算。

補強構材設計

1.  加強環:鋼襯鈑壁體強度如無法承受設計土壓力,可於鋼襯鈑環片間適當間距(最大間距≦2m)設置加強環,增加工作井壁體剛性及抵抗土壓力能力,一般較加大鋼襯鈑斷面版厚經濟。圓形工作井直徑3m以上或開挖深度大於10m時;橢圓形工作井短徑大於4m或開挖深度大於6m時,均建議設置加強環補強壁體結構。

2.  擋土支撐:橢圓形工作井開挖面積較大且受力較圓形不均勻,直線段部分鋼襯鈑壁體勁度小,需設置擋土支撐(採H-200以上規格)抵抗側向土壓力,避免工作井壁體向內側位移變形,導致鄰近地盤沈陷。

輔助工法設計

1.  抽排水工法:鋼襯鈑工作井由環片組立而成,為非水密性之擋土壁體,除於分層開挖組立過程需背填灌漿外,在地下水位高之地層需設計抽排水輔助工法,排除滲入井內之地下水,以免影響推進工程作業施工。

2.  地盤改良工法:鋼襯板工作井施工時,為防止開挖壁面土壤崩落,工作井周邊及底面需設計地盤改良輔助工法,提高土壤自立性及止水性,避免施工過程發生滲水、湧水或上舉現象,確保工作井開挖施工安全。

設計注意事項

1.  工作井四周地盤改良後,雖可降低土壤滲透性、增加凝聚力及穩定性,但改良土體單位體積重量γ及內部摩擦角ψ值與原土壤相同,側向土壓力係數Kh值並未改變,即地盤改良無法減低側向土壓力。

2.  鋼襯鈑工作井使用之鋼襯鈑及加強環一般以新品設計,擋土支撐構材如使用舊品時,需考量材料損耗強度減低之情形,則使用構材斷面係數、斷面積、迴轉半徑等設計參數應適當折減,以符實際狀況。

3.  鋼襯鈑工作井設計公式複雜,目前日本已有軟體程式開發,可直接繪製設計圖及輸出設計計算書,操作方便但售價不低。建議可參照設計軟體計算書例格式,運用EXCEL軟體輸入公式協助計算,亦可簡化設計工作及迅速完成計算書。

本篇文章因篇幅限制,僅對鋼襯工作井設計方法作概介紹,有關各設計步驟所使用之設計參數與計算公式解說,可參日本JFE建材株式會社「ライナープレート技術資料」網址http://www.jfe-kenzai.co.jp/
