天花板之耐震規定

陳純森 技師/成功大學建築研究所/教授級專家

前言

建築之室內裝修常用的天花板系統包括「明架系統」與「暗架系統」，分別如照片1與照片2。明架系統係將懸吊輕鋼架裝設完成後，再將天花板逐片裝入輕鋼架上方，為活動式之裝板，日後之檢查與維修非常方便，由於使用者可清晰看見輕鋼架之骨架，常被稱為明架天花板。而暗架系統則是將天化板釘牢於輕鋼架之下方，屬於固定式之安裝方法，使用時比較不容易掉落或鬆脫，安裝完成後只能見到接縫卻看不到輕鋼架，故常被稱為暗架天花板。

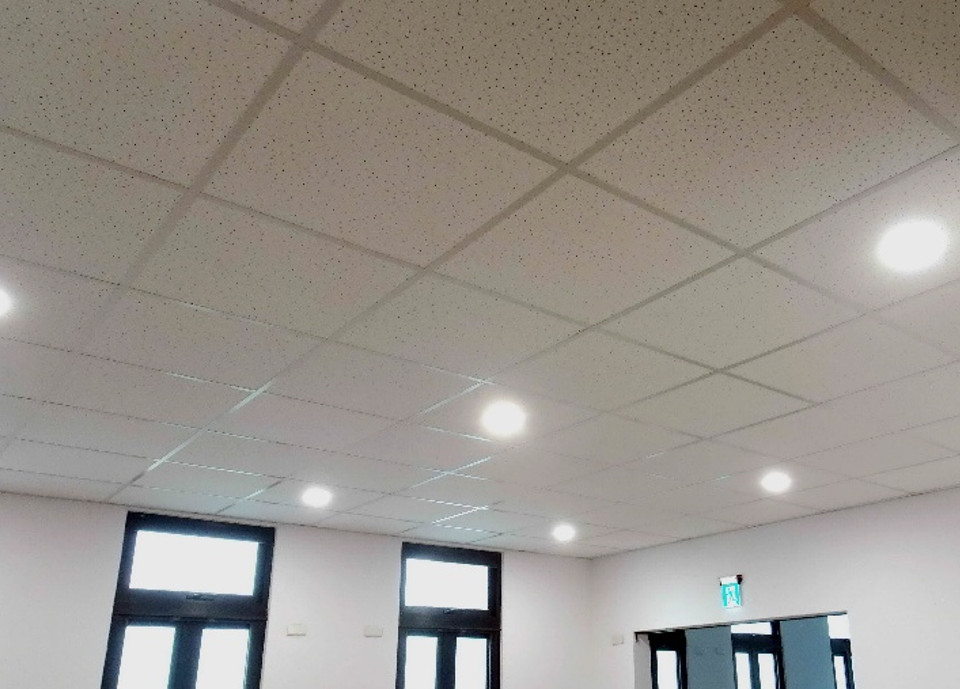

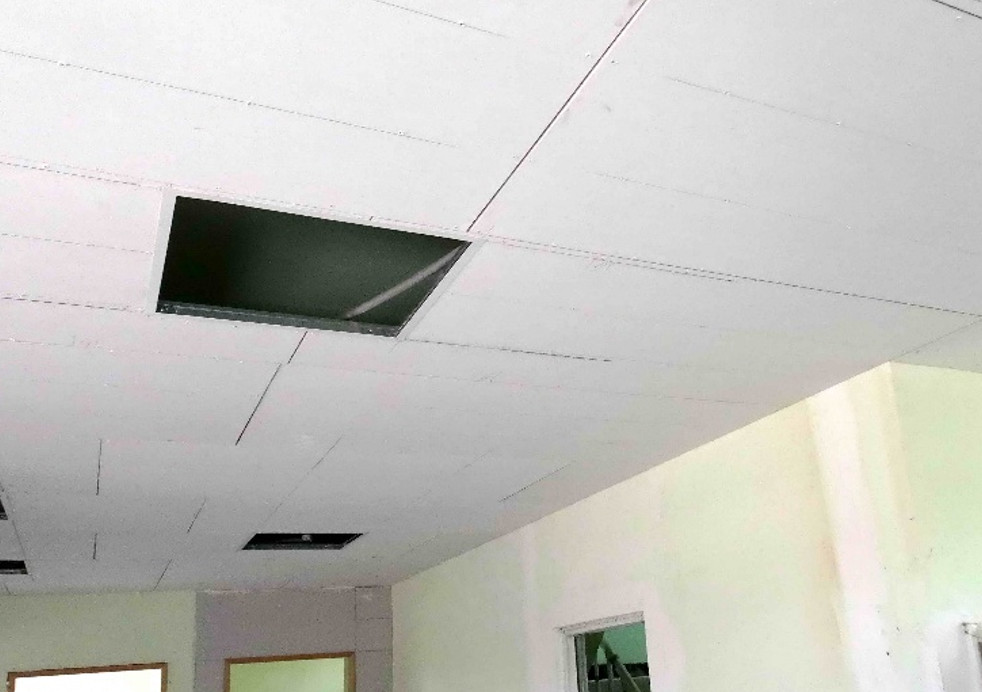

照片1  明架天花板系統		照片2  暗架天花板系統

天花板之震落

由於明架天花板的活動性良好，相對的於地震發生時也容易掉落，尤其面積較大的廣間建築，由於地震時牆體與天花之互撞、推擠，在平頂的四周經常掉落天花而造成人員受傷之案例。例如0921集集地震、0304甲仙地震、0418秀林地震、0918池上地震等都曾發生類似的砸傷事件。

天花板之耐震設計

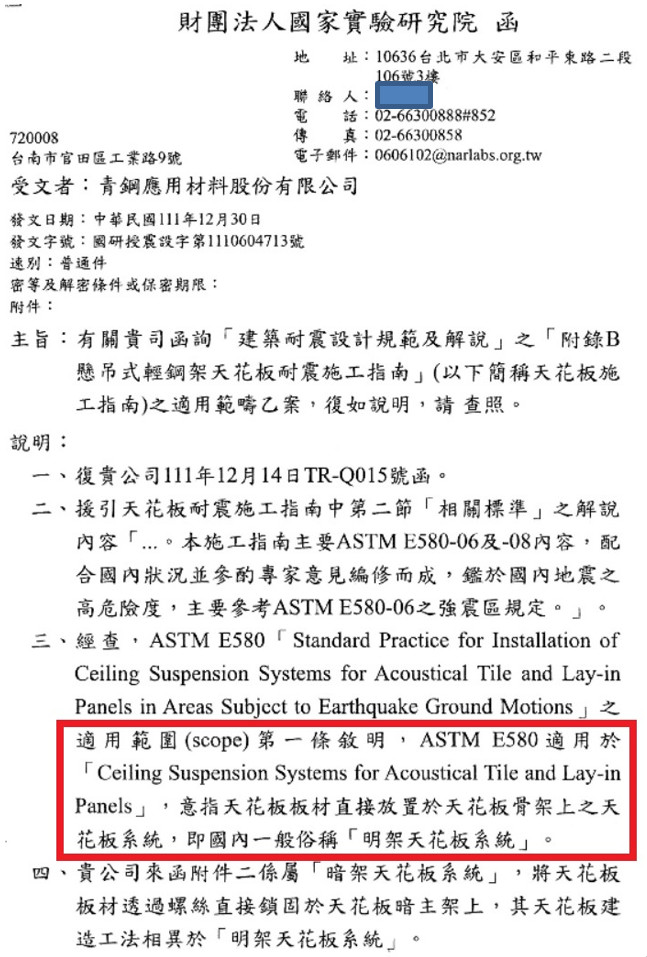

有關天花板之耐震設計，建築物耐震設計規範附錄B已有明確之規定，其詳細之內容筆者曾分別於技師報1172期與1348期撰文介紹。值得一提的是前述規範係抄自美規ASTM E580 地震區置入式平板(Lay-in Panels)天花系統之設置標準，此種規範之適用範圍是否涵蓋所有「明架」與「暗架」系統，常發生爭議，建築主管機關也缺乏明確之解釋。俟經研發單位「國家實驗研究院」發文定調該規範僅適用於明架系統，詳圖1。

暗架天花板之耐震考量

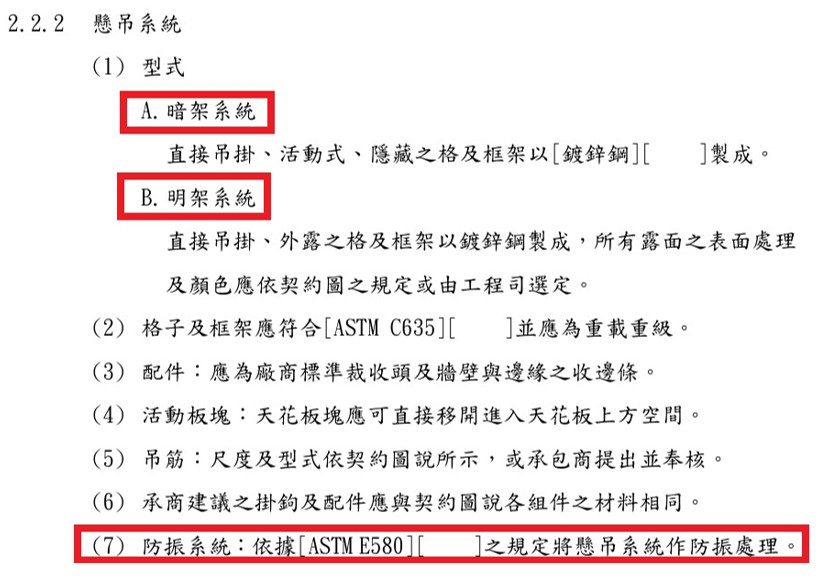

建築物除了結構體必須耐震設計外，非結構性之設備如電力系統、供水系統、冷卻系統、空調系統、消防設備等也必須具備必要之耐震或防震設置，暗架天花也不能例外。雖然目前天花板之耐震規範只適用明架系統，但是工程會所頒佈之施工綱要規範第095815章 輕型鋼架天花板 第2.2.2節懸吊系統，則明確規定無論是明架系統或暗架系統均必須依照ASTM E580之規定作防震處理，詳圖2。換言之，施作暗架系統之天花板，如果缺乏明確之耐震設計方法時，ASTM E580之懸吊系統規定仍必須參考選用，以符合耐震安全。

結語與建議

建築物之天花系統不分明架或暗架，其耐震性均屬必要，設計人必須自行以合理之方法進行設計，或參考ASTM E580之標準設計。同時也呼籲國內之學術單位、主管機關盡速研發制訂暗架天花之耐震設計標準，讓工程界有所遵循。

參考文獻

【1】建築物耐震設計規範附錄B，內政部。

【2】施工綱要規範第095815章，工程會。
