又見塔山金門電廠維修大樓施工側記

范弘芳  技師

一、前言

金門工務所，係台電為興建金門塔山電廠而成立的臨時施工單位，屬於總管理處營建處管轄，設有主任一名、副主任一名，有工務、土木、機械、電氣及工安環保五個課，工務課下設總務股，土木課下設土木股，水路股、建築股，機械課下設主機股、輔機股，儀電課下設電氣股、儀器股，以上四個課之股以下及沒有設股之工安環保課以下皆沒有正式的編制人員，而是由金門工務所課長面試沒有經過考試聘用的AE人員擔任相關的工作。

二、金門塔山電廠擴建

為因應金門地區隨著兩岸關係日趨緩和小三通的施行，工商建設   及觀光事業的蓬勃發展，人民生活水準及品質的提高，用電量快速的成長，乃於塔山電廠在已經興建完成的廠房內，新建四部8,250瓩之柴油發電機組設備及相關設備；於廠房側新建一座高61.4M混凝土筒體，內含4支鋼襯的煙囪及相關附屬設備，延續廠房新建鋼構的維修大樓。

今就維修大樓的施工情況敘述如下。

三、鋼構加工製造

（一）鋼構施工圖

廠商繪製之鋼構施工圖送達金門工務所後，查AE人員都沒有鋼構的施工經驗，因此由筆者先行依設計圖詳細審查鋼構施工圖後發現很多缺失，予以一一告知欲承擔監造鋼構施工的AE人員要注意事項。俟其充分了解後，乃請廠商繪製施工圖的人到金門工務所與AE人員面對面討論溝通，而筆者從旁欲以指導協助，將鋼構施工圖定稿。

（二）鋼構加工製造

廠商依設計圖及鋼構施工圖核算數量後，即進廠所需的鋼料，   由金門工務所派員（AE人員）駐廠作外觀及尺寸的檢驗（詳圖1），並抽樣作抗拉及彎曲等試驗，試驗合格後即依據鋼構施工圖進行鋼料的裁切加工製造。俟全部加工製造完成後，由駐廠的AE人員駐廠作鋼構假組立（詳圖2）的檢驗，假組立完成後，將鋼料全部噴砂，本工程採用比較不會造成室外空氣污染的室內鋼砂噴砂，（另一種為採用白砂的室外噴砂，比較會造成室外空氣污染），噴砂完成的鋼料經駐廠AE人員檢驗表面無瑕疵後（詳圖3），馬上塗上紅丹防銹底漆及面漆，全部鋼料完成防銹底漆及面漆塗裝後，一一分類綑綁完成裝船運往金門塔山工地，俟維修大樓鋼構的基礎錨栓埋設完妥後安裝。

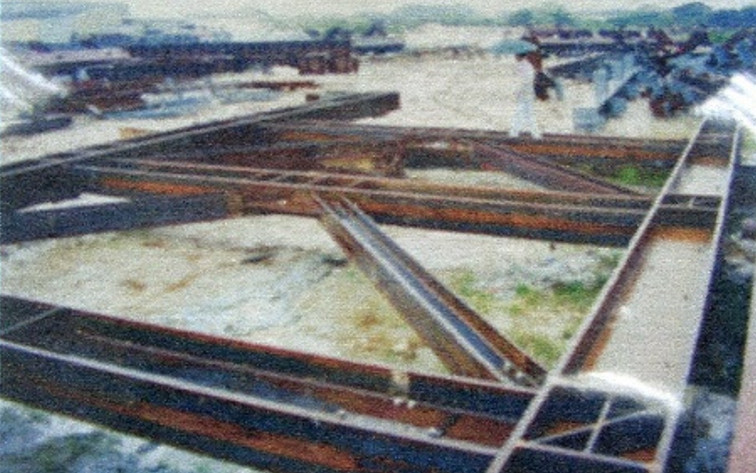

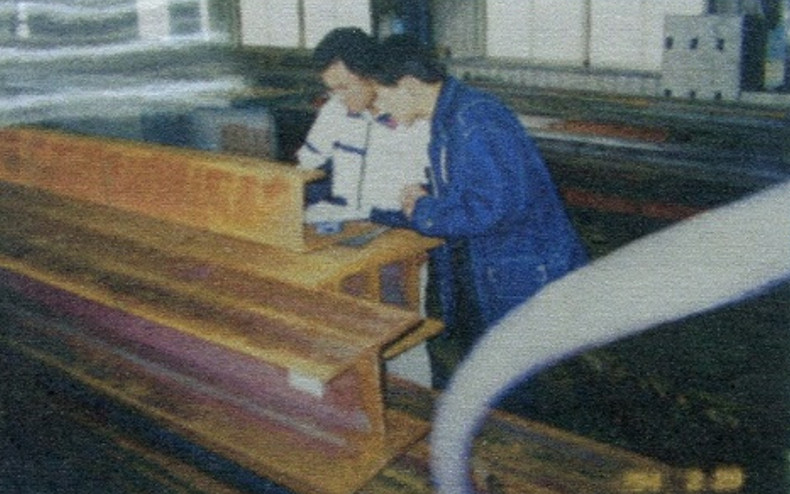

圖1   鋼構外觀及尺寸檢驗		圖2   鋼構假組立

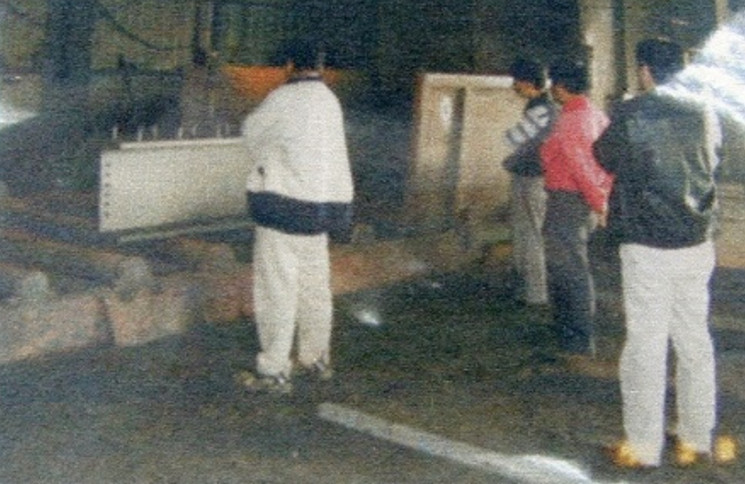

圖3   鋼構噴砂完成後檢驗表面

維修大樓基礎經過開挖、PC混凝土打底，放樣、基礎底板及地梁紮筋、模板組立及混凝土澆置完成後，先進行柱頭的鋼筋組立，再進行柱頭鋼構錨栓埋設（詳圖4），筆者為釐清責任及慎重起見，要求鋼構製造加工的廠商親自埋設鋼構基礎錨栓。先將鐵板依錨栓位置鑽孔後，穿過錨栓將頂部固定，再將錨栓底部電焊於鋼筋上固定，經金門工務所檢測高程及位置正確後，才進行柱頭的模板的組立及混凝土的澆置。

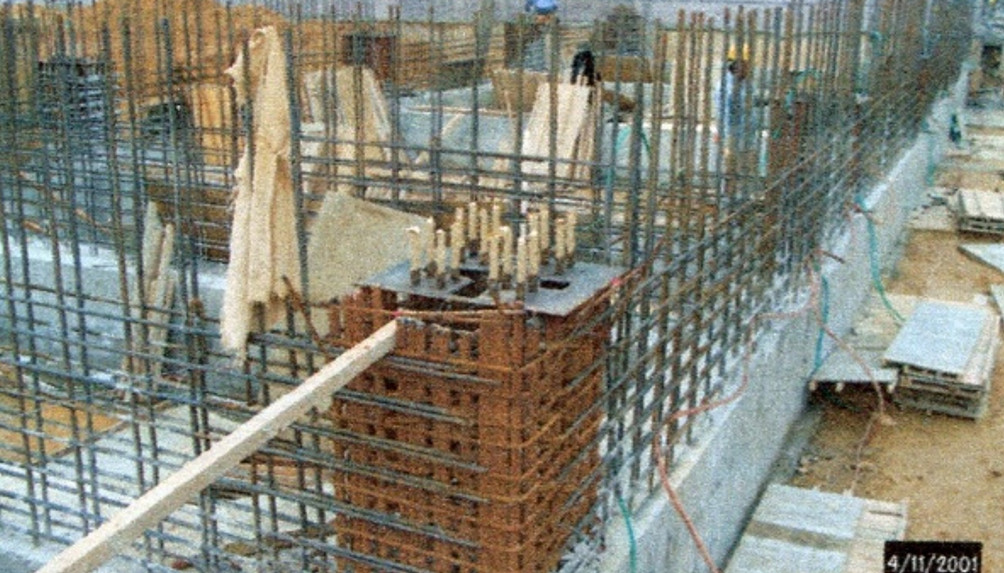

圖4  柱頭錨栓埋設

四、鋼構吊裝

利用吊車施作鋼構吊裝，安裝的起重工必須穿戴安全帽、防滑鞋及配帶安全帶，並事先架設安全母索。首先吊裝鋼柱頭，再吊裝鋼梁，最後吊裝鋼斜撐（詳圖5），螺栓採用圓頭的F10T高強度螺栓（詳圖6），各鋼構的結合點的螺栓首先用手動栓鎖不要太緊，俟整層結構完成後，才將螺栓以電動鎖栓緊並斷尾。於一層上鋪設安全網後，依樣進行以上的動作，如此依續進行二層至屋頂層鋼構的吊裝工作（詳圖7）。

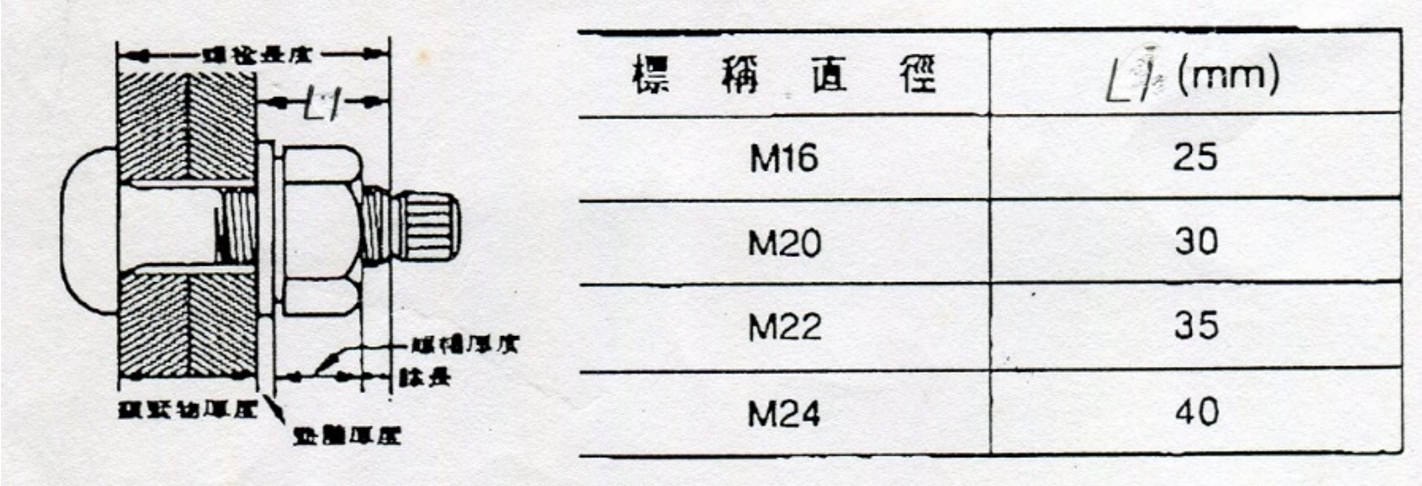

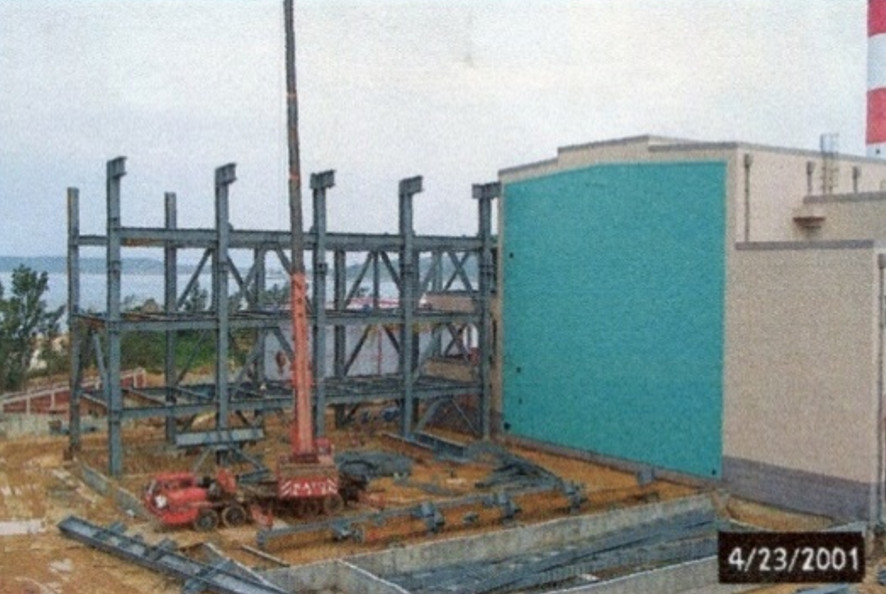

圖5   鋼構開始以吊車吊裝		圖6   F10T高強度螺栓

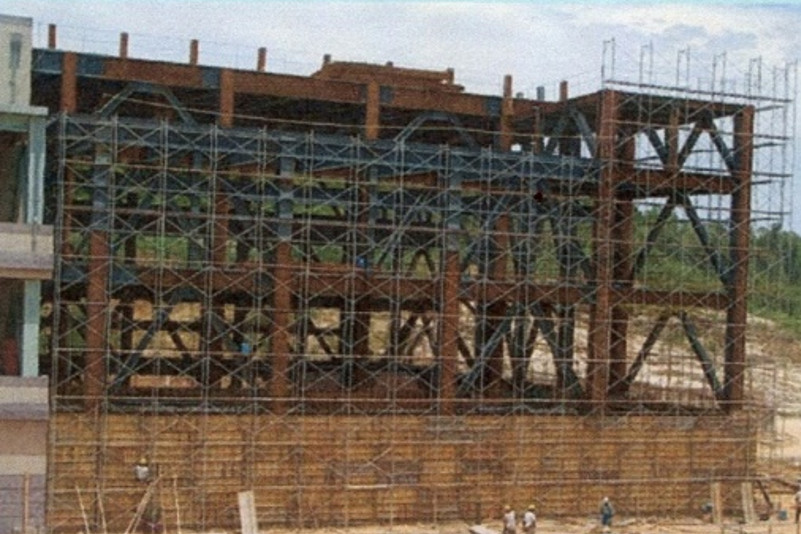

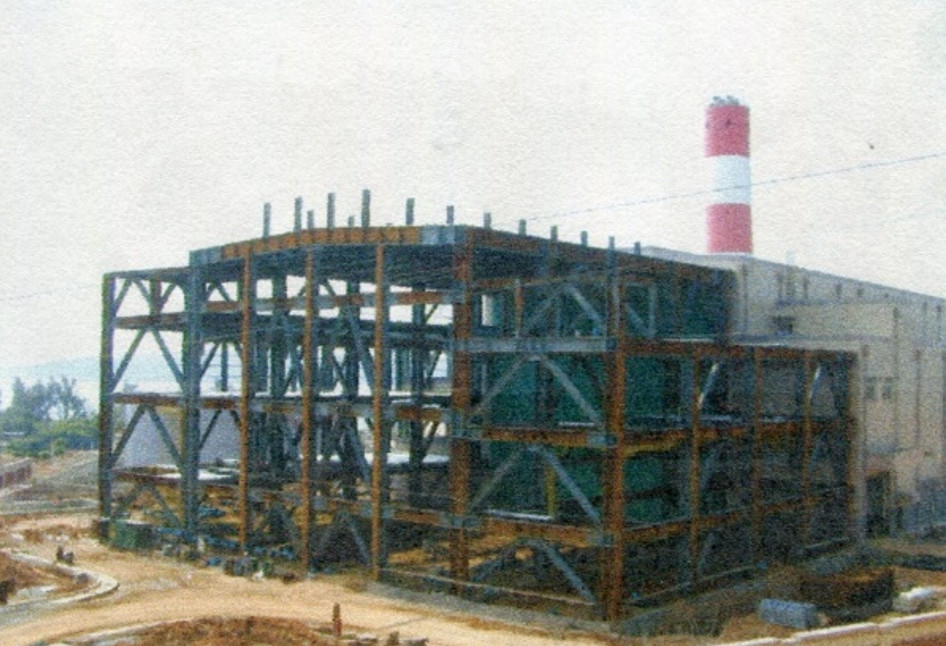

圖7   鋼構吊裝完成

五、混凝土及其他施工

首先進行一層柱、牆鋼筋及模板的組立（詳圖8、9），再鋪設鋼承鈑於鋼梁上、於鋼承鈑上組立鋼筋，然後澆置混凝土，首先澆置柱、牆、梁，然後再澆置版，二層至屋頂層同樣以上的動作進行，將維修大樓的結構完成，最後進行整體鋼構的防火被覆（詳圖10）施作及門窗的安裝。

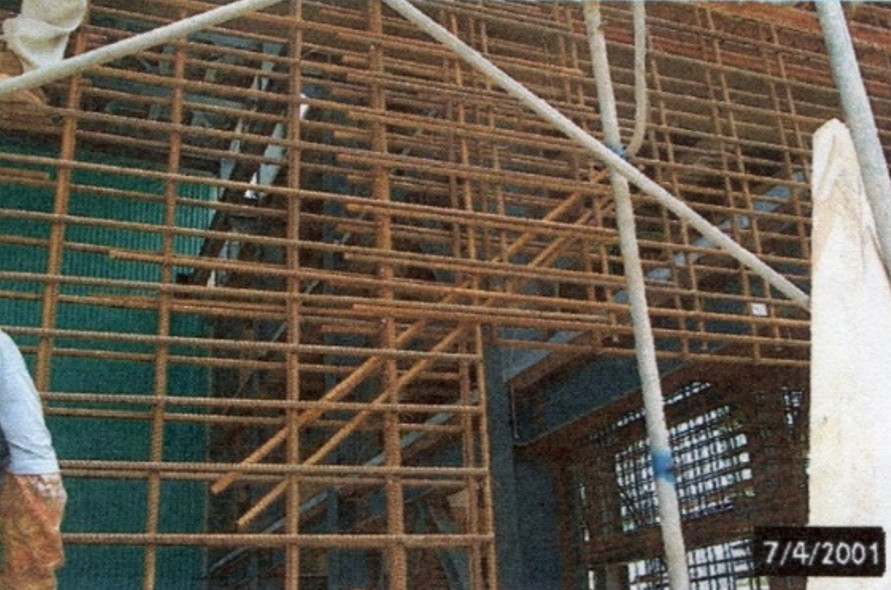

圖8   層柱牆鋼筋組立		圖9    一層柱牆模板組立

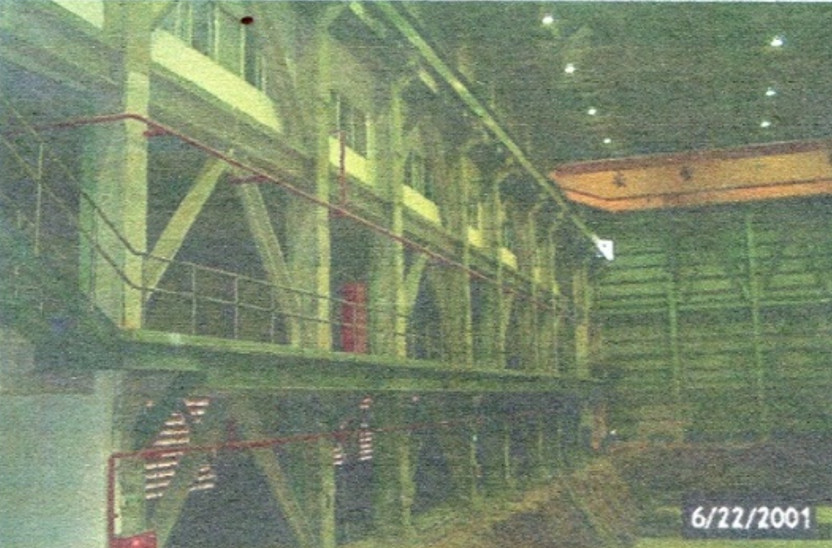

圖9    一層柱牆模板組立		圖10   防火被覆施作

六、結語

本工程由於鋼構施工圖有經過仔細的校核檢討，故鋼構吊裝施作很順利，不到10天就把整體鋼構在零災害之情況下吊裝完成，然後進行後續鋼筋、混凝土結構體的施工、防火被覆的施作及門窗的安裝，將工程圓滿的完成。

參考資料

經濟部九十年度公共工程施工品質評鑑金門塔山電廠擴建，計畫C1標土木、建築及結構工程，台電金門工務所 90年7月14日。
