橋樑維修補強工法之簡介

朱煌林技師

前言

北市政府為維護轄區內橋梁安全,陸續於民國98年起,進行橋梁維修補強工程,計畫將轄區內舊有橋梁,透過評估調查有系統的逐一進行修復,以延長橋梁使用年限,增加用路人的使用安全。本計畫之主辦單位為新北市政府工務局道路養護工程一科,本文介紹案例工程設計監造單位為億興工程顧問有限公司,施工單位為傑義營造有限公司。

本文主要目的為介紹補強工法於橋梁維修之運用,透過已執行完成的案例,利用圖片及註釋,簡而易懂的傳遞補強工法的訊息,筆者特別感謝新北市政府工務局道路養護工程一科,提供完整之工程資料,以利本文刊載。

案例說明


鋼筋暴露鏽蝕修補



step1確定欲修補之範圍

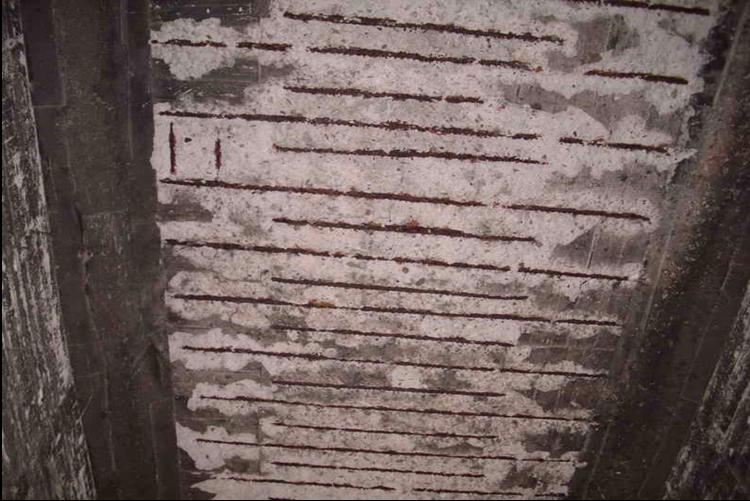

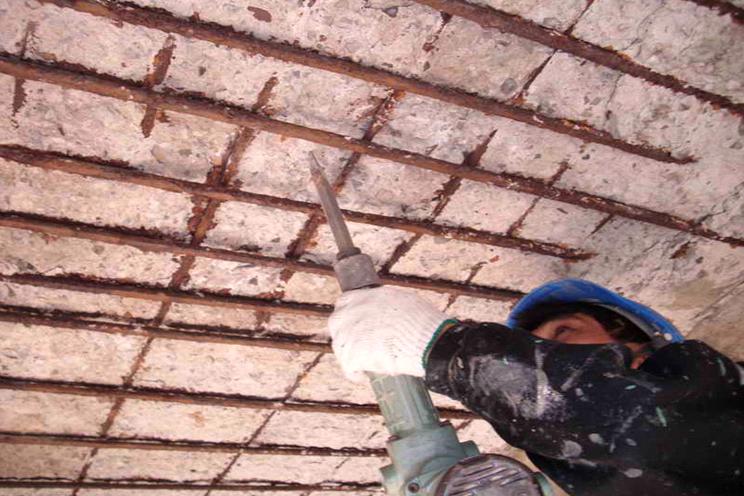

step 2敲除劣質混凝土至鋼筋外露面

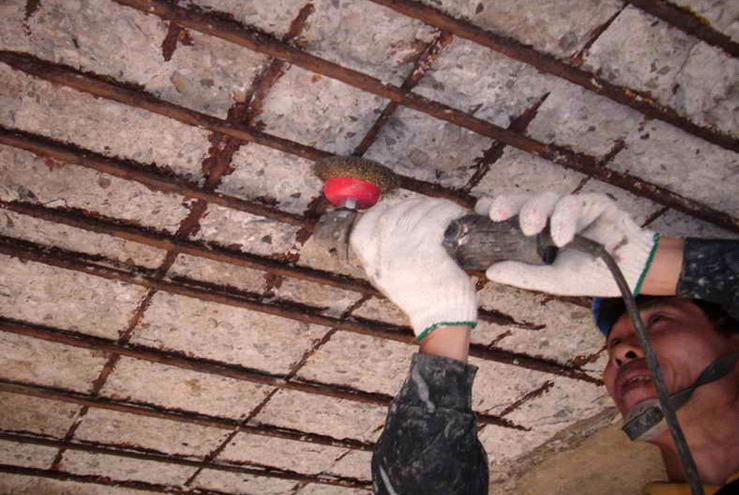

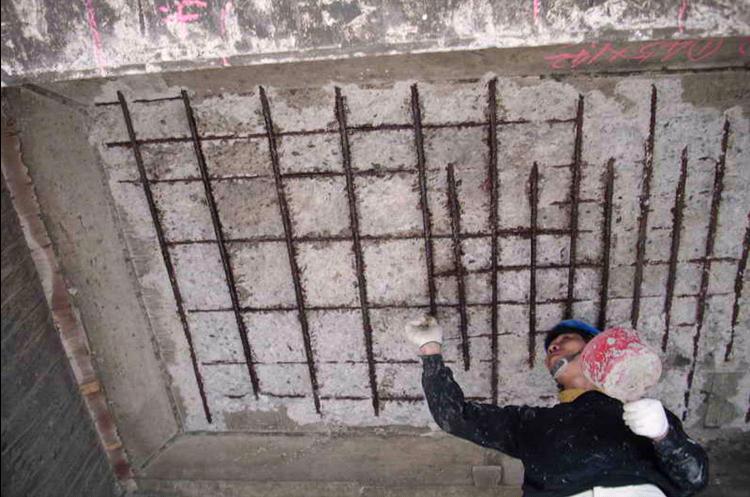

step 3鏽蝕鋼筋除銹

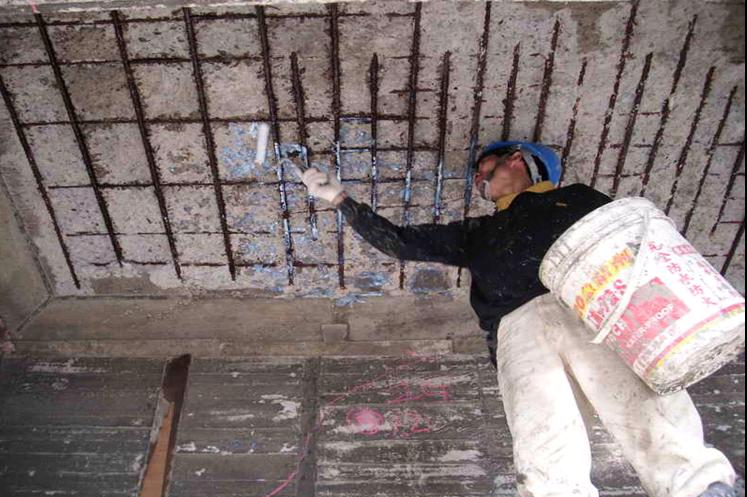

step 4除銹後鋼筋塗上防銹劑




step 5修復範圍塗佈新舊混凝土接著劑

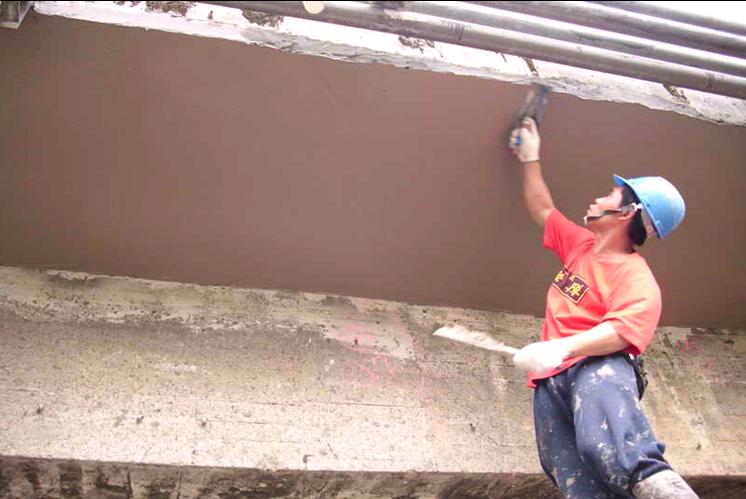

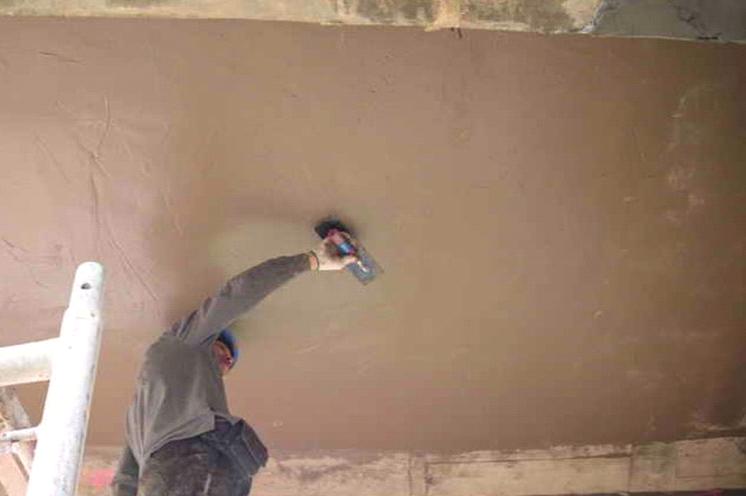

step 6橋面版底填補修補材料及整平




step 7懸臂版填補修補材料及整平



step 8鋼筋暴露鏽蝕修補完成面



碳纖維補強



step 1鋼筋暴露鏽蝕修補完成面

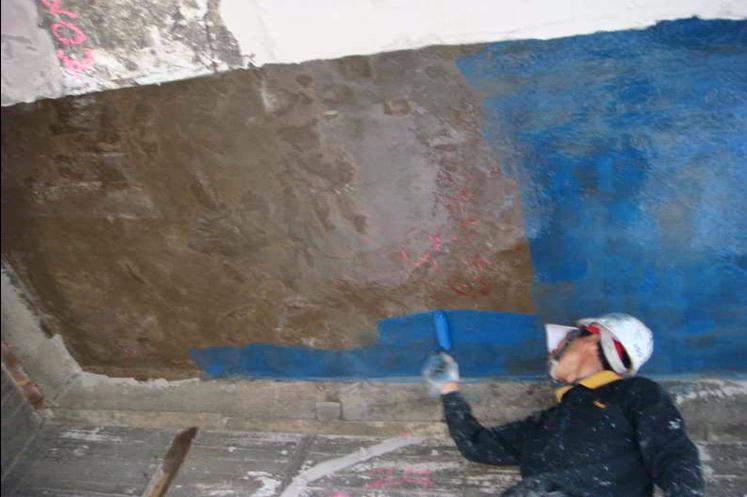

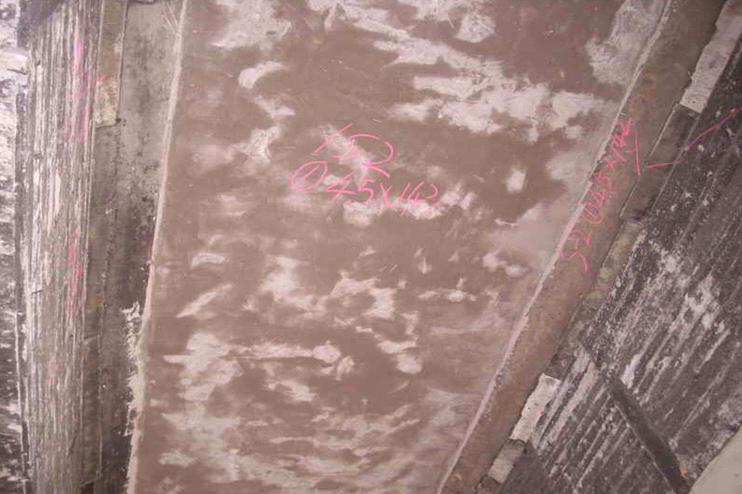

step 2-1塗佈EPOXY底層




step 2-2塗佈EPOXY底層

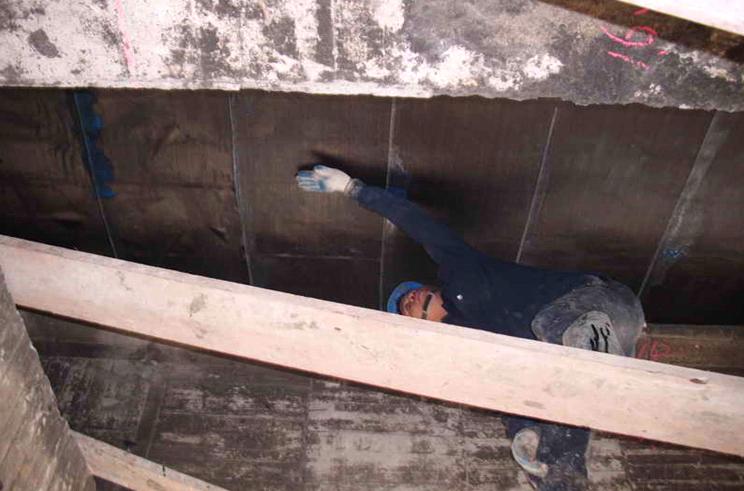

step 3貼附碳纖維貼片

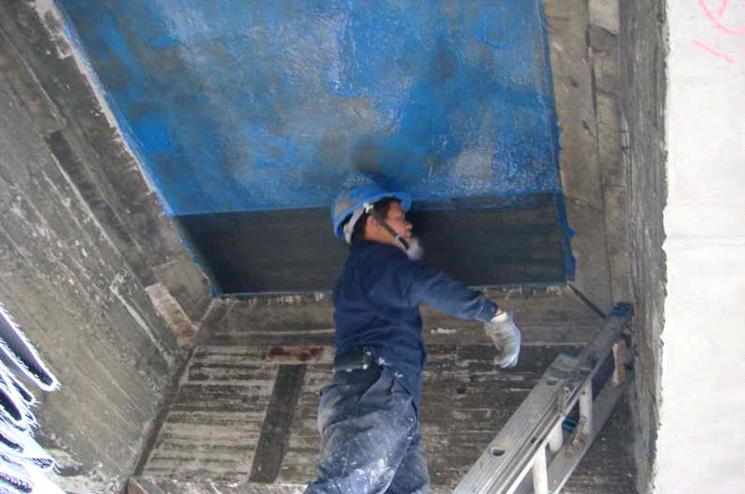

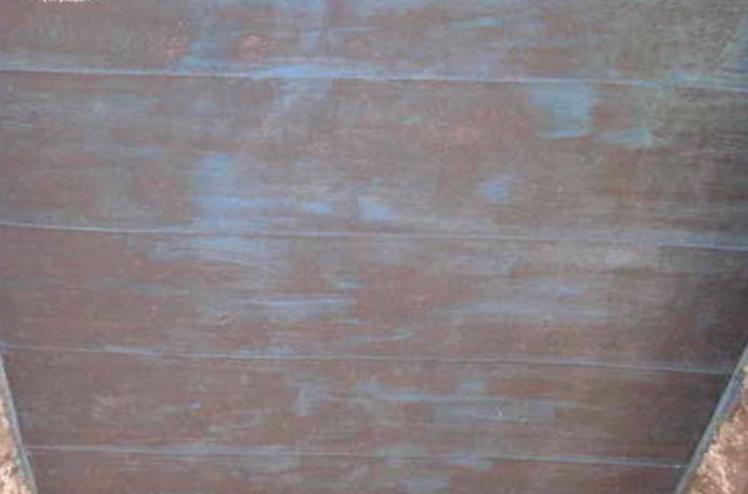

step 4塗佈EPOXY面層

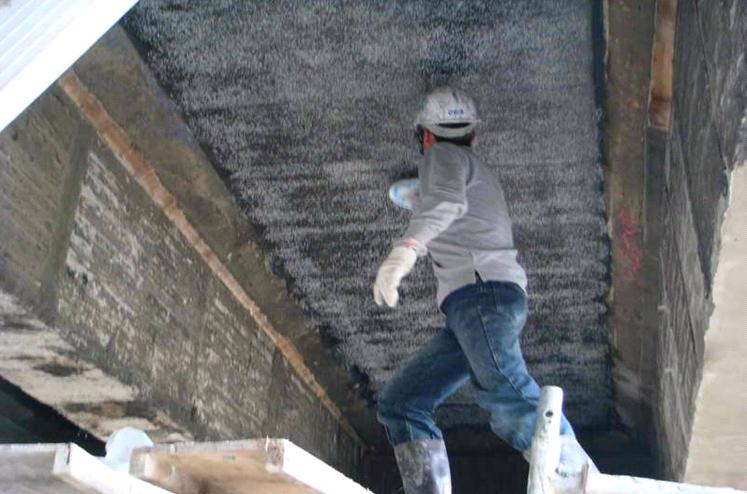

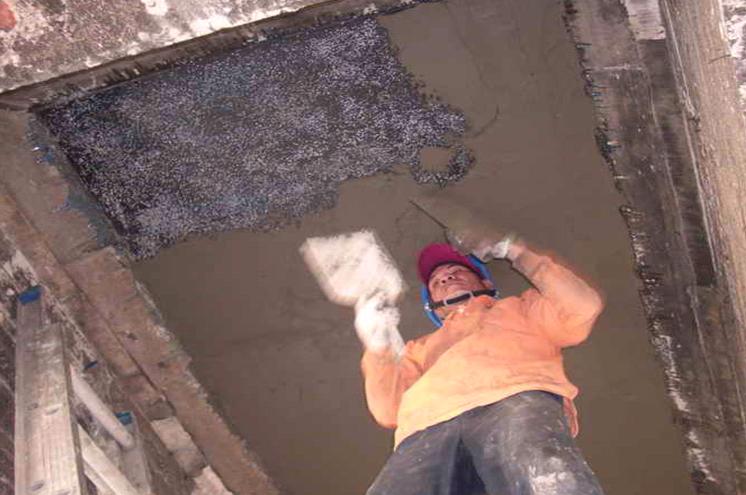

step 5均勻塗佈七厘石

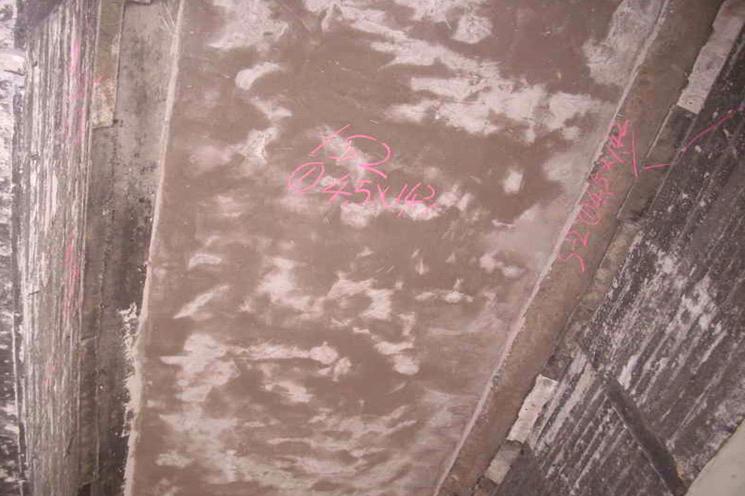

step 6原材質復原及整平

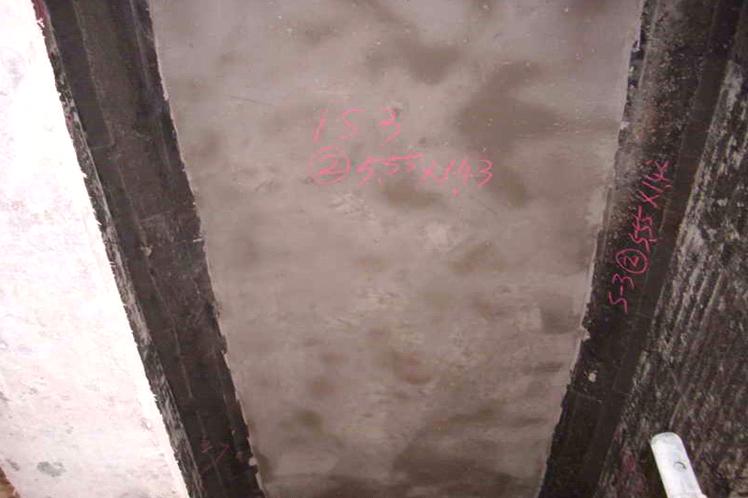

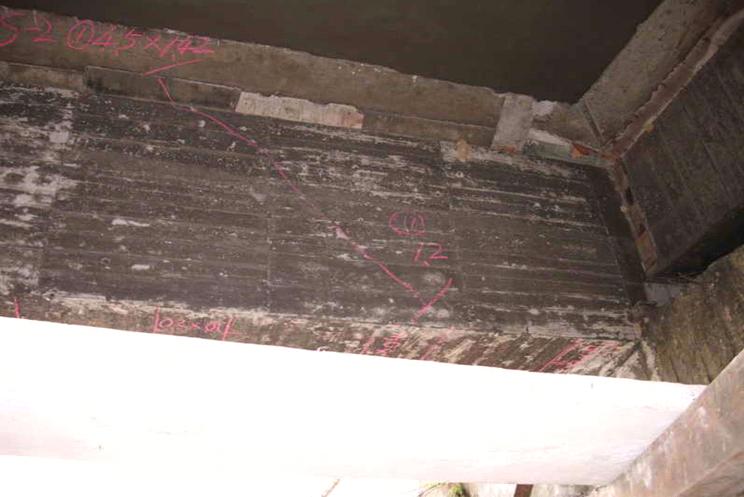

step 7碳纖維補強完成面



大於0.3MM裂縫修補



step 1確定欲修補之長度

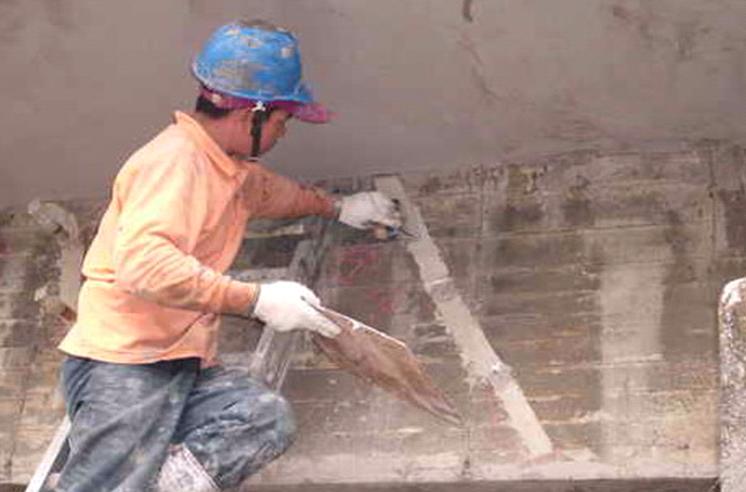

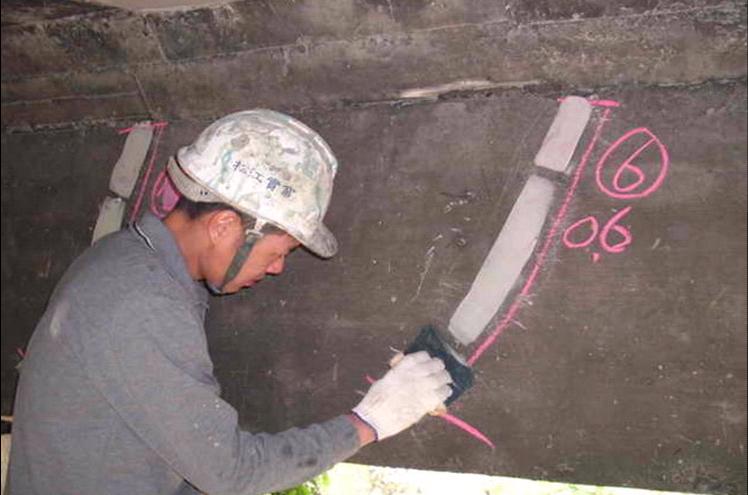

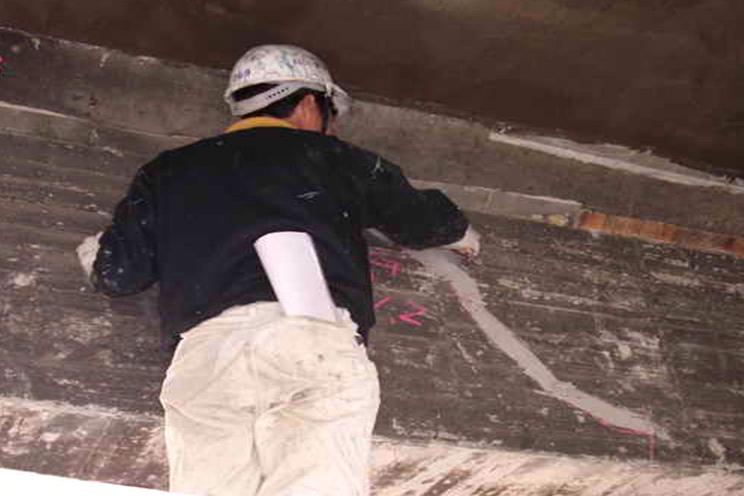

Step2.裂縫塗佈密封劑




step 3裂縫安裝灌注器底座

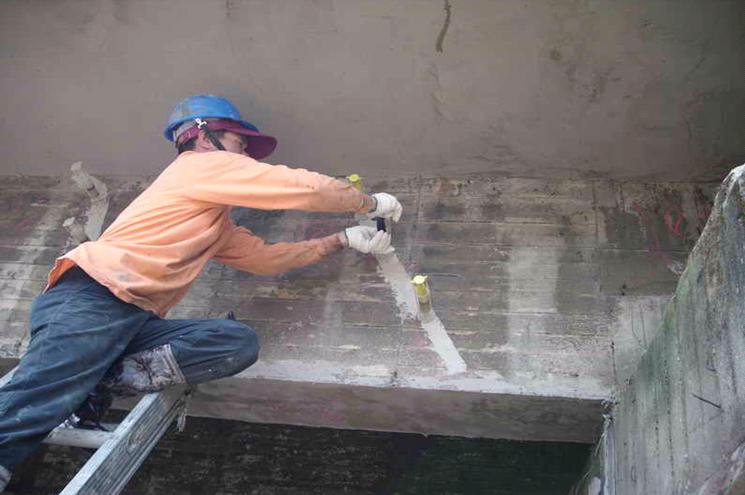

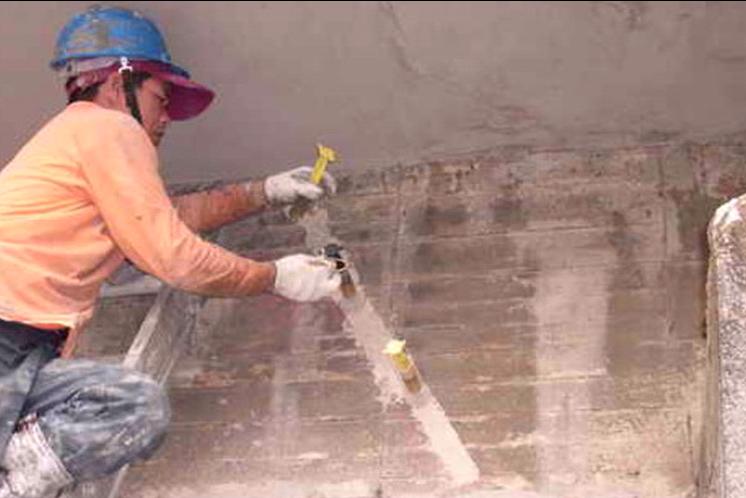

step 4裂縫環氧樹脂灌注器安裝




step 5裂縫環氧樹脂灌注

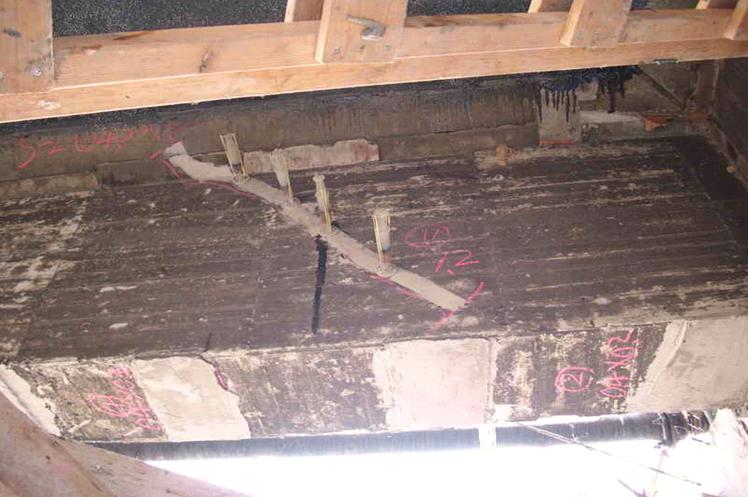

step 6裂縫灌注器拆除

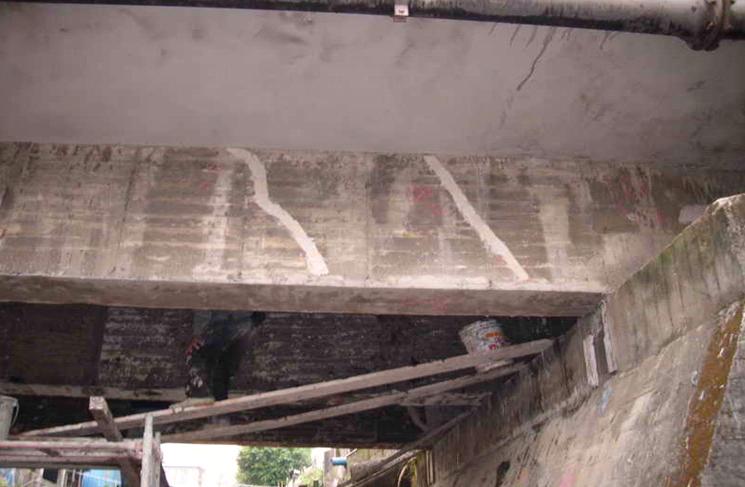

step 7裂縫灌注器底座拆除後塗佈密封劑

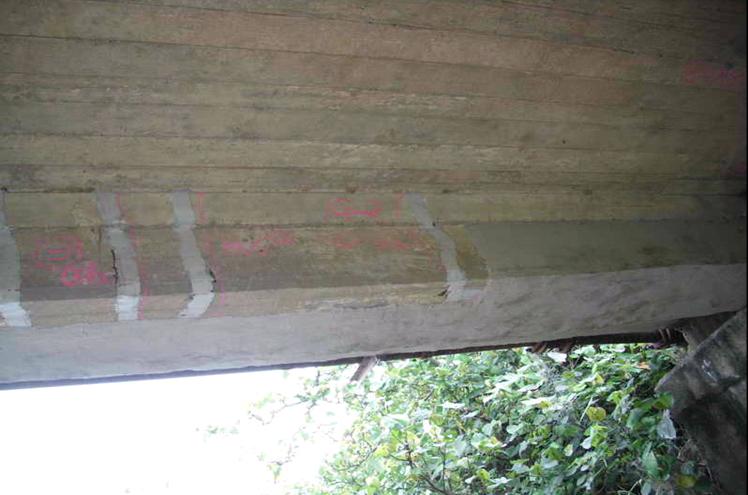

step 8大於0.3MM裂縫修補完成面



鋼鈑包覆補強



step1.施作範圍先完成鋼筋暴露鏽蝕修補



step 2鋼鈑吊裝後假固定

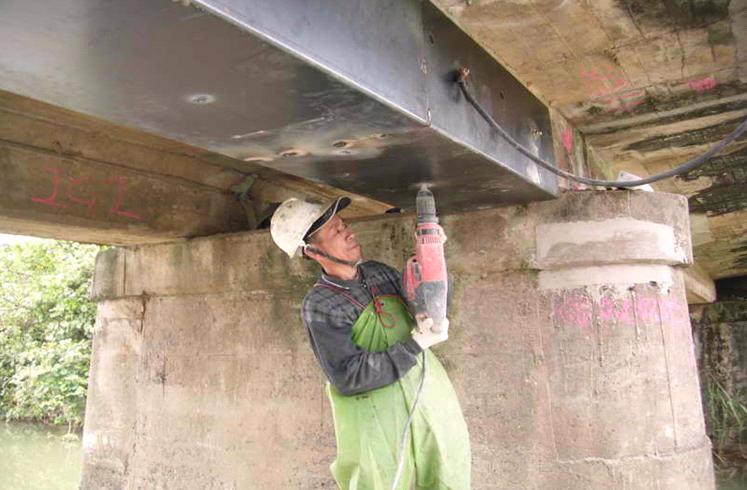

step 3鋼鈑鑽設化學錨栓孔

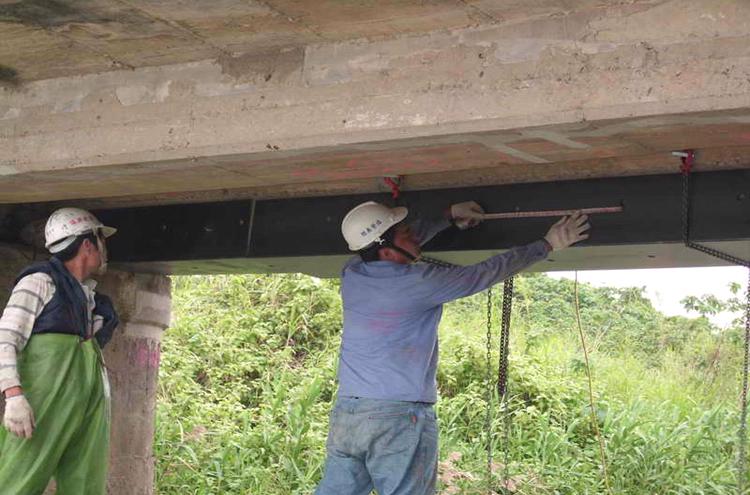

step 4丈量化學錨栓孔間距(50cm)

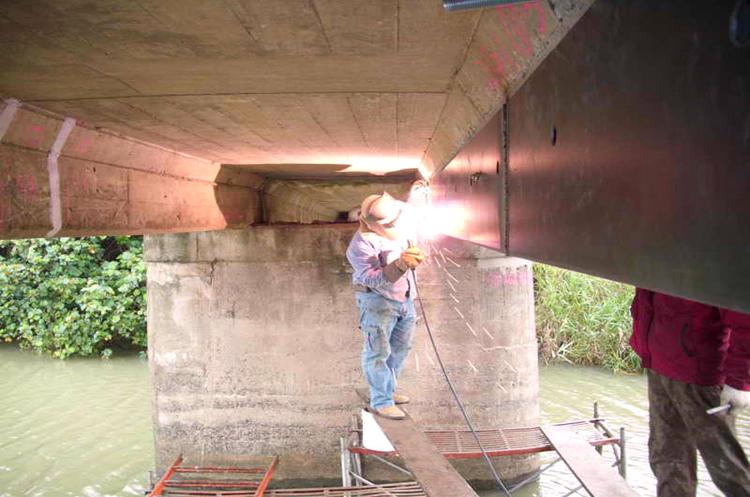

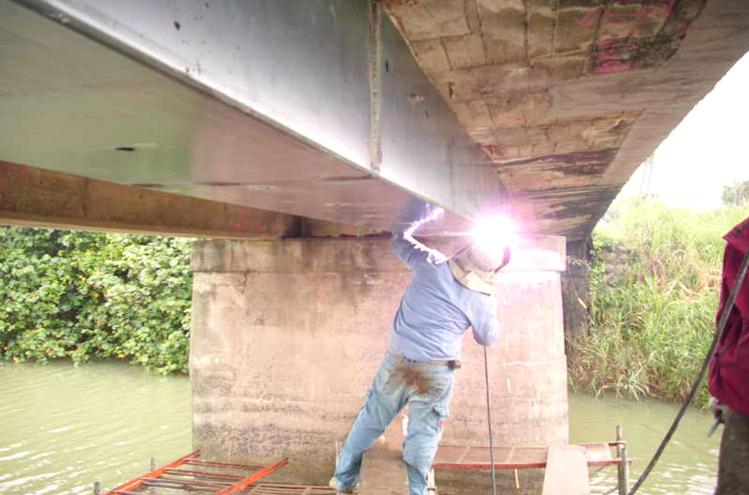

step 5鋼鈑包覆接合處全滲透滿焊

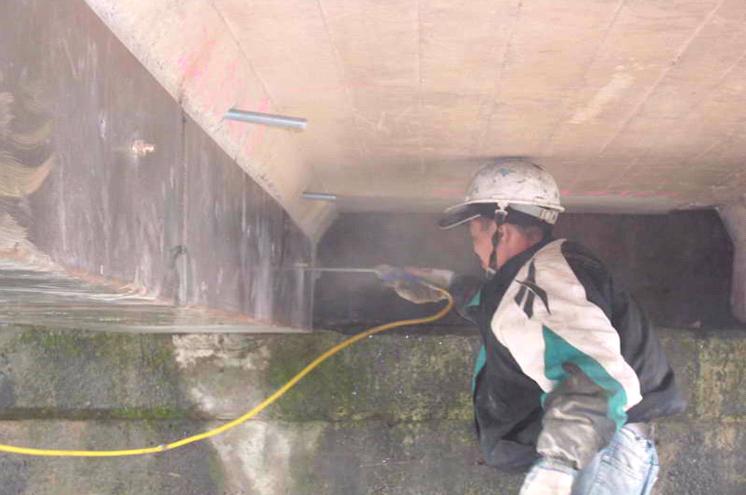

step 6鋼鈑化學錨栓孔清孔處理

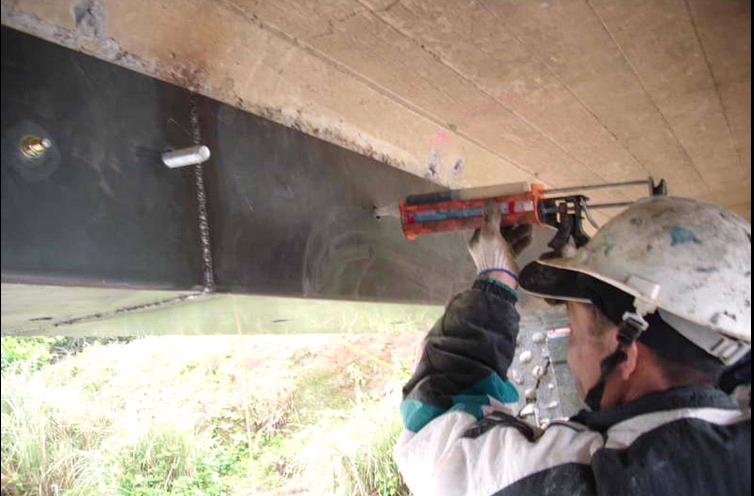

step 7灌注植筋膠及化學錨栓植入

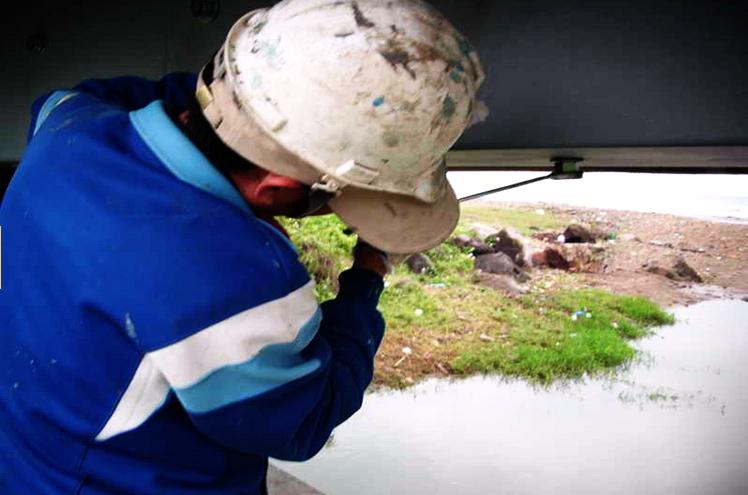

step 8鋼鈑化學錨栓鎖緊

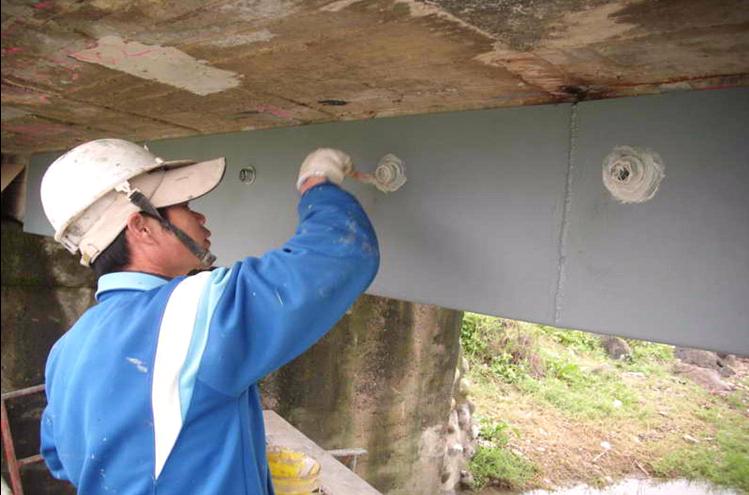

step 9鋼鈑化學錨栓處塗佈環氧樹脂

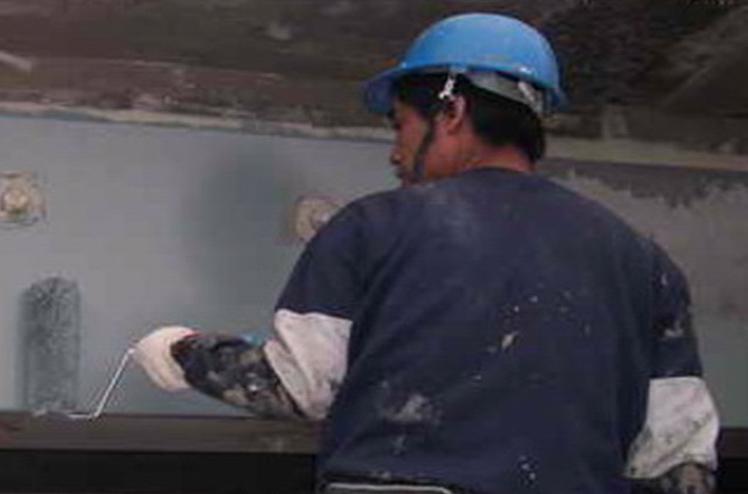

Step10鋼鈑包覆塗佈底漆




step 11鋼鈑包覆灌注環氧樹脂至飽滿

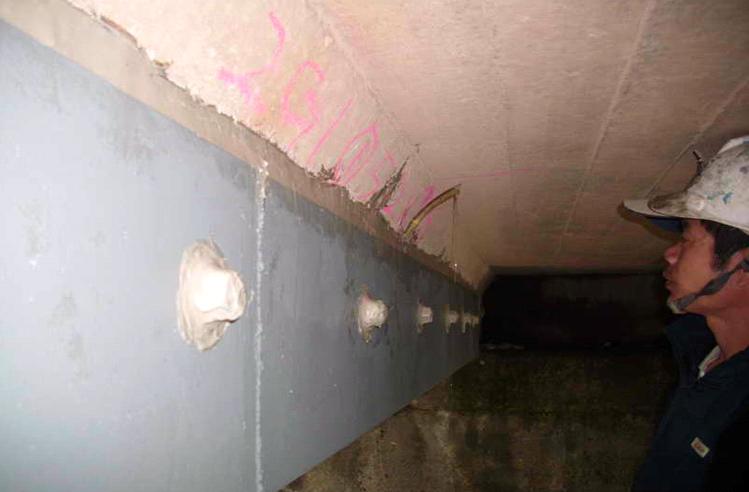

step 12鋼鈑包覆塗佈中途漆

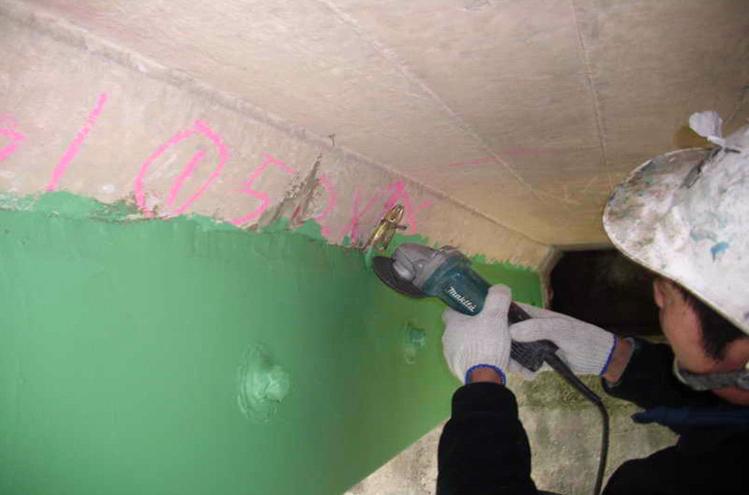

Step13鋼鈑包覆環氧樹脂灌注口切除

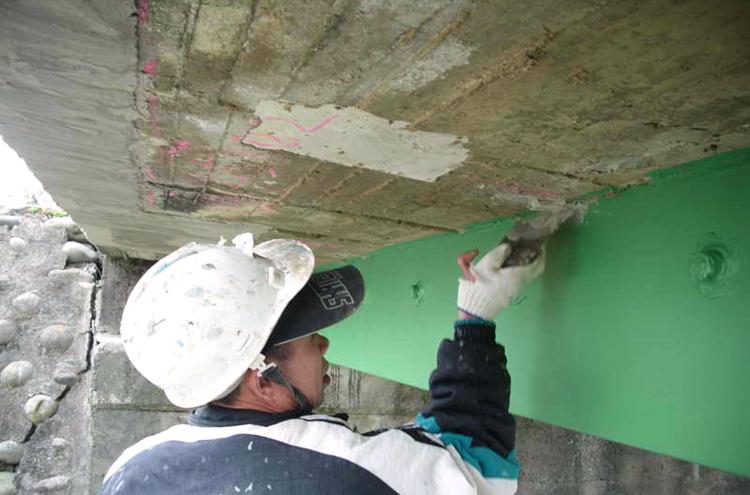

Step14鋼鈑包覆灌注口塗佈環氧樹脂

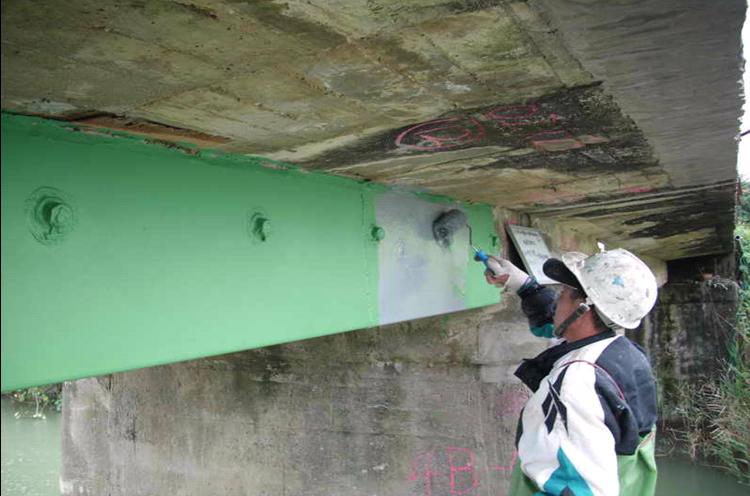

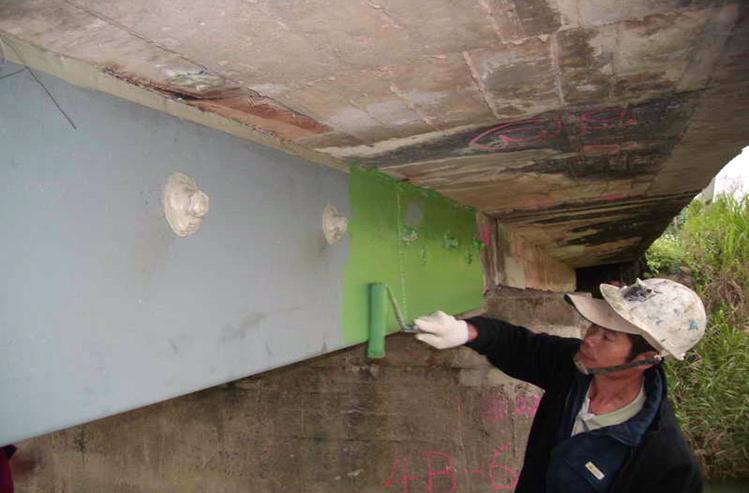

step 15鋼鈑包覆塗佈面漆

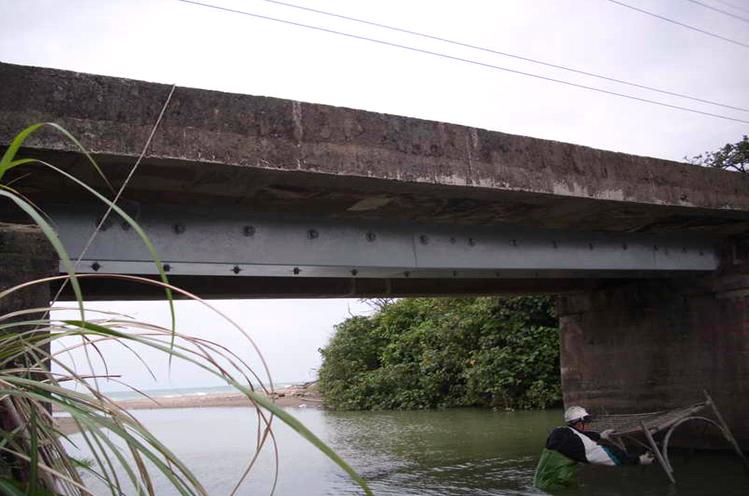

Step16鋼鈑包覆補強完成面





結語

(一)新北市政府透過有系統的維護管理及調查,在有限的預算經費下,逐步改善轄區內之橋梁品質,提升用路人行的安全,提供市民通暢之道路系統。

(二)定期完成轄區內橋梁檢測計劃,對於已臨屆使用壽命且損壞嚴重的橋梁,應予以淘汰;仍屬安全堪用之橋梁,亦可藉此補強工法,延長其服務年限。

(三)現有之橋梁補強工法僅能延長使用壽命,對於耐震能力的整體提升尚無完整之法規依據及評估方法,建議應仿效建築物耐震評估方法,建立一套專屬橋梁之耐震評估方法,如此必能大幅提升國內橋樑長期使用安全。
