簡介鋼管取樣的規定

劉澤山  技師

隨著經濟的發展需求，鋼結構也趨於多樣化與活潑化。鋼管使用防鏽、防火漆後，可以直接作為外觀的一部分(如照片)。但是當鋼管的角色，由以往的配角變為主角時，我們對鋼管材料的控管，例如取樣規定或試驗項目，就顯得更加重要。

鋼管材料依規範，分成圓管與方管兩種；分別是CNS4435圓鋼管的STK400、STK490與方鋼管CNS 7141的STKR400與STKR490。依其編號，強度有400與490(N/mm²)兩種等級，其機械性質如表1。首先大家會注意到CNS4435的STK490鋼管的降伏強度是315 N/mm²，比SM、SN鋼板或STKR方鋼管的325 N/mm²都來的低一點點，所以設計上可能要注意、或是在材料的規定上加以要求提高(Modify)。第二、由化學成分上(表2)，強度400 N/mm²的鋼管，與SS400鋼鈑類似，其化學成分要求中，並未規定矽、錳等成分的百分比，所以也無法計算碳當量。因此與SS400鋼鈑相同，不宜作為銲接結構用途﹝3﹞。

在取樣方面，鋼管的取樣數量，計算上是依照鋼管直徑(長邊)及長度作取樣的基準，而非依照重量，取樣頻率如表3及表4。試驗方式主要以拉伸試驗為主，方鋼管需有伸長率，圓鋼管則須作壓扁試驗。根據CNS 4435規定，圓鋼管若為無縫鋼管、電阻銲接或對接銲接鋼管，應做壓扁性試驗。但若為直徑50mm以下鋼管，買方亦可指定以彎曲性試驗代替。所謂壓扁性試驗，是將鋼管置於兩平鈑間，把鋼管接縫位置調整在中心位置，然後加壓至平鈑間距離為鋼管直徑之三分之二，觀察接縫情況無異狀為合格。其他如外觀、尺度公差等，限於篇幅，請大家直接參考CNS的規定。

材料的檢驗，是施工前最重要的一個步驟，以現今鋼管的使用日趨頻繁的情形下，按照規定取樣與試驗，非常的重要，爰介紹CNS的規定給大家做施作時參考。

參考資料

1.「一般結構用碳鋼鋼管」CNS 4435，103年。

2.「一般結構用正方形及矩形碳鋼鋼管」CNS 7141，103年。

3.「鋼構造建築物鋼結構施工規範」內政部，96年。

表1  鋼管之機械性質〔1〕〔2〕

表2  鋼管的化學成分〔1〕〔2〕

表3  CNS4435鋼管試樣採取方法及試片數量〔1〕

表4  CNS7141方鋼管試樣採取方法及試片數量〔2〕

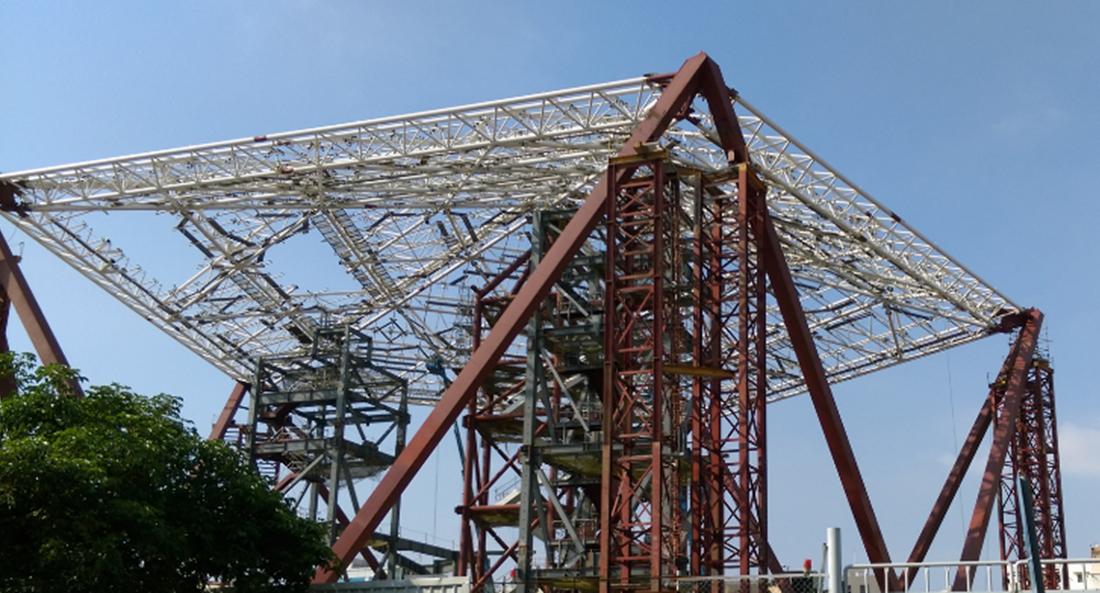

興建中複雜的大型鋼管結構
