編者的話

近來工作繁重,諸事不順。ㄧ早進公司,只見桌上十分雜亂,不知該如何下手,索性先放下急需處理的事,整理起環境(假日較不會有人追殺):將個案分門別類,該進資料夾的進資料夾,急待處理者分別擺放,一堆名片依不同性質分別放入六各名片盒中,丟了一堆已過時文稿,清出ㄧ個可以辦公的空間,此時心情似乎好轉了些,工作也漸有頭緒,慶幸今天作了一各正確的決定,當遇到障礙時不彷先靜下心來,換個姿勢,保持好心情,也許事情就迎刃而解。

技術交流

懸臂式擋土牆為目前擋土牆結構之主要形式,一般而言擋土牆高度在2~10m範圍間均適合採用,為因應施作地點因地界限制、地層條件、超載荷重、擋土高度及地震強度等之變異,而須進行分析設計,本程式依據建築物基礎構造設計規範』(90年10月)相關規定先行檢討設計斷面是否達到要求之安全係數並以USD(強度設計法)進行牆身、牆踵及牆趾等部位之配筋。

A.   基本分析設計依據

1.     主動土壓力及被動土壓力

Ka = cos2(∮1-θ)/{cos2θ*cos(θ+δ)*[1+((sin(∮1+δ)*sin(∮1-β))/(cos(θ+δ)*cos(θ-β)))0.5]2}

KP = cos2(2+θ)/{cos2θ*cos(θ-δ)*[1-((sin(2-δ)*sin(2+β))/(cos(θ-δ)*cos(θ-β)))0.5]2}

Kae = cos2(∮1-θ0-θ)/{cosθ0cos2θ*cos(θ+θ0+δ)*[1+((sin(∮1+δ)*sin(∮1-β-θ0))/(cos(θ+θ0+δ)*cos(θ-β)))0.5]2}

Kpe = cos2(∮2-θ0+θ)/{cosθ0cos2θ*cos(-θ+θ0+δ)*[1+((sin(∮2+δ)*sin(∮2+β-θ0))/(cos(-θ+θ0+δ)*cos(θ-β)))0.5]2}

2.     牆體滑動

依據『建築物基礎構造設計規範』7.4.1擋土牆抵抗滑動之安全係數,於長期載重狀況下應大於1.5 ,於地震時應大於1.2

3.     牆體傾覆

依據『建築物基礎構造設計規範』7.4.2擋土牆抵抗傾覆之安全係數,於長期載重狀況下應大於2.0 ,於地震時應大於1.5

4.     基礎容許承載力

依據『建築物基礎構造設計規範』4.3.5基礎支承長期載重之安全係數不得小於3,考慮短期載重如地震﹑風力及積雪等,容許支承載重力提高百分之五十。

5.     水壓力其合力作用點位於基礎底面以上水位高度(Hw) 之三分之一處。

B.    主要問題點:

1.     需詳列計算式

2.     鋼筋號數面積

3.     計算之結果需45

C.程式說明:

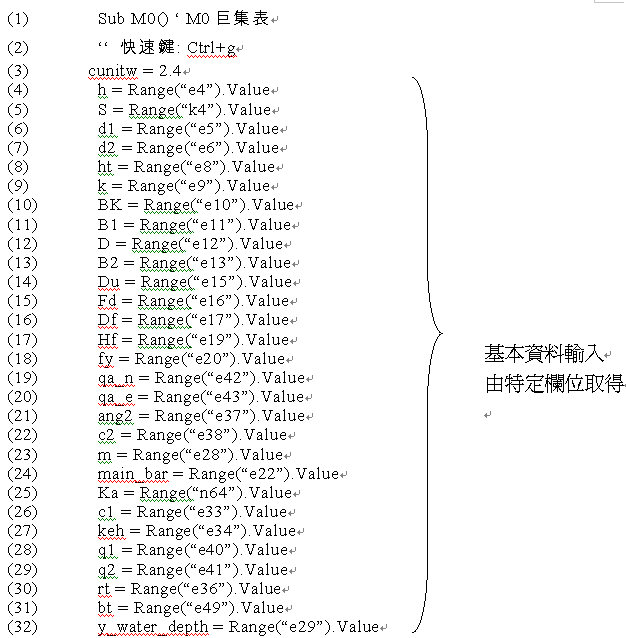

1.     以試算表將基本資料輸入

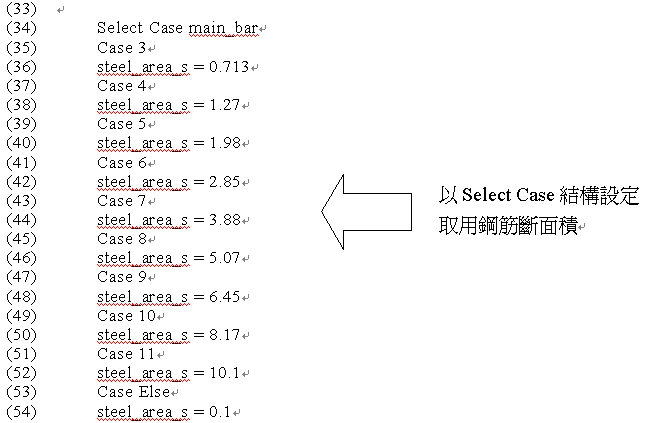

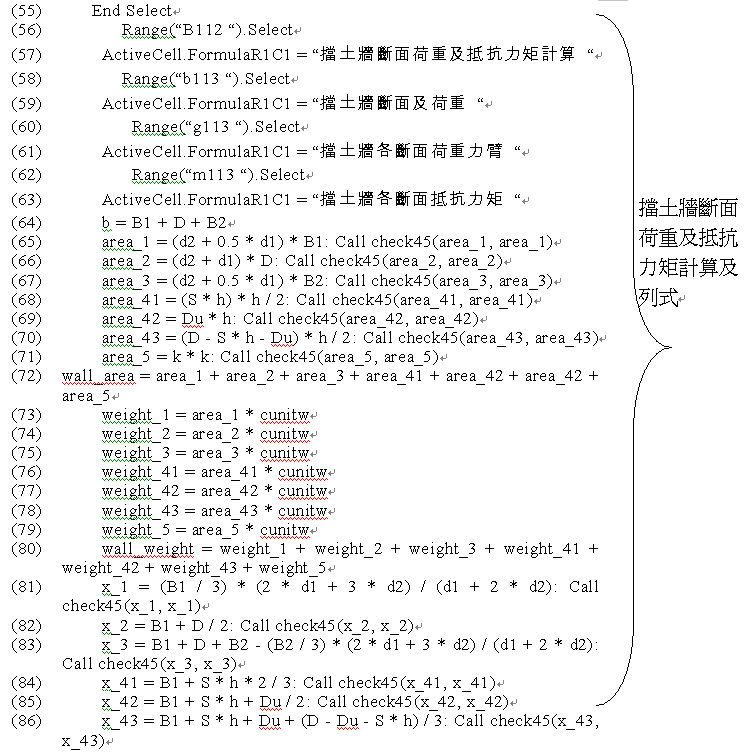

2.     程式部分

技師投稿
