淺談煙囪筒體基礎施工經驗

范弘芳 技師

一、  前言

金門塔山電廠擴建計畫C1標之煙囪新建工程，係將四部柴油機    的四支鋼襯內筒集中一起，再以混凝土筒體包覆之排煙系統，緊臨完成的既有設備及五至八號機新建廠房側。煙囪筒體高61.4M，內徑由8.131M漸變至6M，厚度由40cm漸變至25cm，煙囪筒體重量大且高度很高，為安全起見必須座落在堅硬的岩盤上。

二、  基礎開挖擋土設施

依據筒體基礎中心一孔所得的鑽探資料，上層為卵礫石、下層為堅硬的花崗岩盤。筒體基礎基地經過放樣後先施打8公尺的鋼軌樁深入岩盤，開挖至2公尺後，先施作兩道圍苓其間再施作地錨的背拉式擋土設施，地錨施加預力完成後（詳圖1、2），再繼續往下挖掘，周邊先遇到的岩盤，繼續往下挖掘一段深度中央部分才遇到岩盤，經水準測量結果岩盤高程祇有中央部分的高程符合鑽探報告，周邊高於鑽探報告所得，首先嘗試以挖土機採用振動的方式將岩盤擊破成碎石，因係堅硬的花崗岩效果不彰。筆者乃向設計單位報告以上情形要如何處理，設計單位經過結構計算的結果，周邊岩盤還是往下挖除一部分，讓基礎的厚度能夠安全承載筒體。

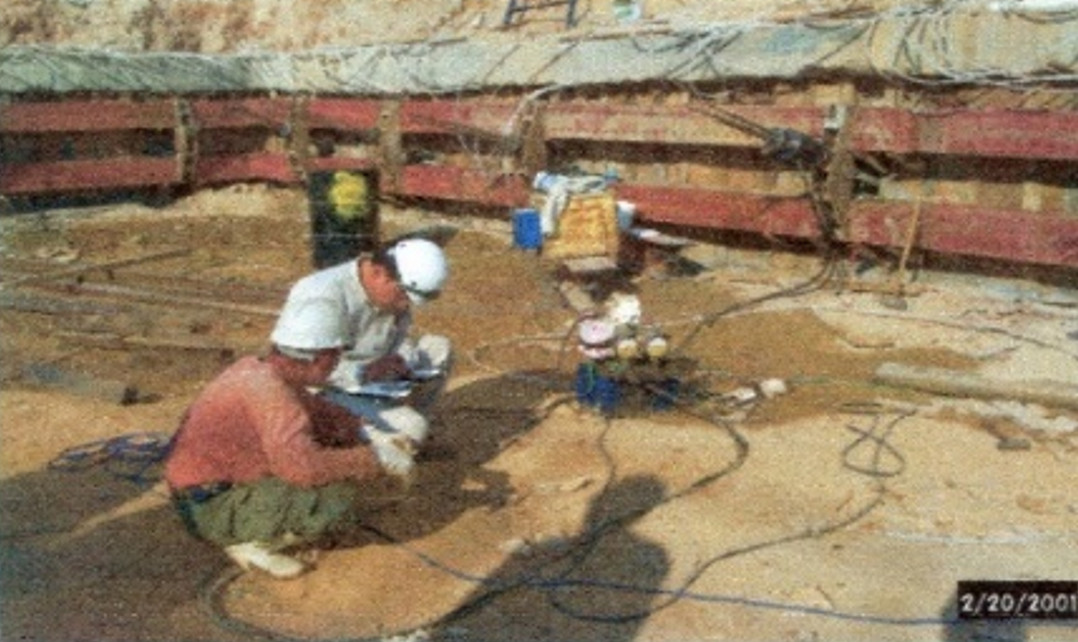

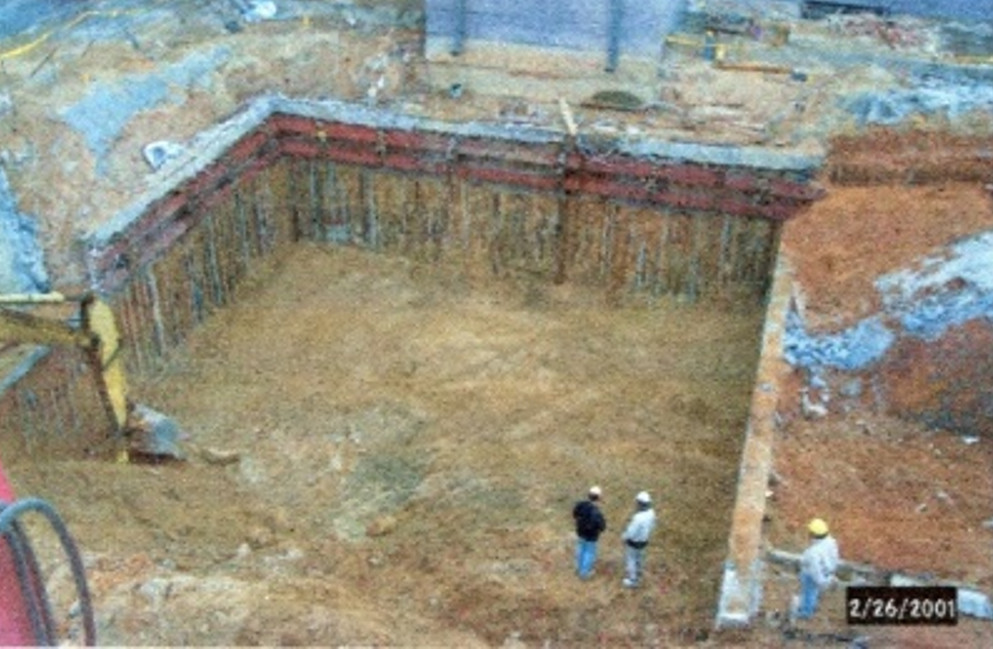

圖1  施作地錨背拉式擋土設施		圖2  背拉式擋土設施地錨施加預力

三、  基礎岩盤處理

承包商與筆者經過思考討論後，周邊高的岩盤決定採用爆破方式往下掘除，於是招聘有爆破執照的人員，由他設法申請爆破所需的炸藥、雷管等，為顧及周邊既有完成的設備及廠房之安全，規劃岩盤鑽孔（詳圖3）後每次衹能填塞炸藥，上面遮蓋兩層榻榻米，再於榻榻米上蓋上厚鐵板，才進行爆破岩盤，每次進行爆破前都要廣播疏散工區周邊的工作人員及車輛，再三確認無誤後才得以引爆炸藥，爆破後要檢查周邊既有完成的設備及廠房是否有損害，因此工作進行很緩慢，每次爆破的岩石碎片以挖土機予以移除，計經過三次爆破後才達基礎底面的設計高程。

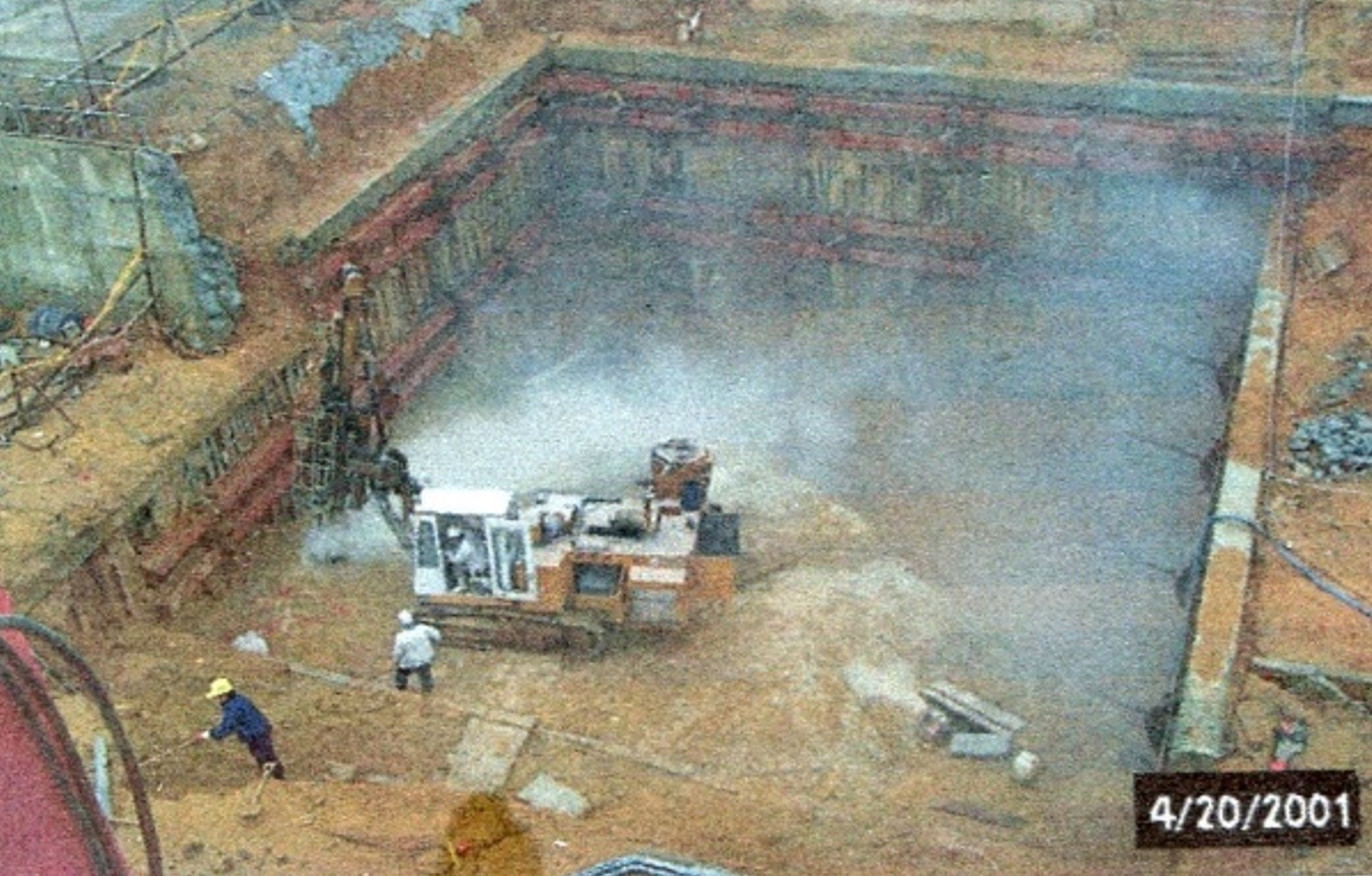

圖3  煙囪筒體基礎岩盤鑽孔

四、  基礎施作

達到設計高程後，先將基礎底面凹陷的部分澆置混凝土填滿（詳圖4），再澆置基礎的敷底混凝土（詳圖5），基礎敷底經過放樣後，進行鋼筋的捆紮，程序的先進行基礎底層→基礎昇牆→基礎頂層，然後進行基礎模板的組立（詳圖6），最後澆置混凝土將筒體基礎完成。

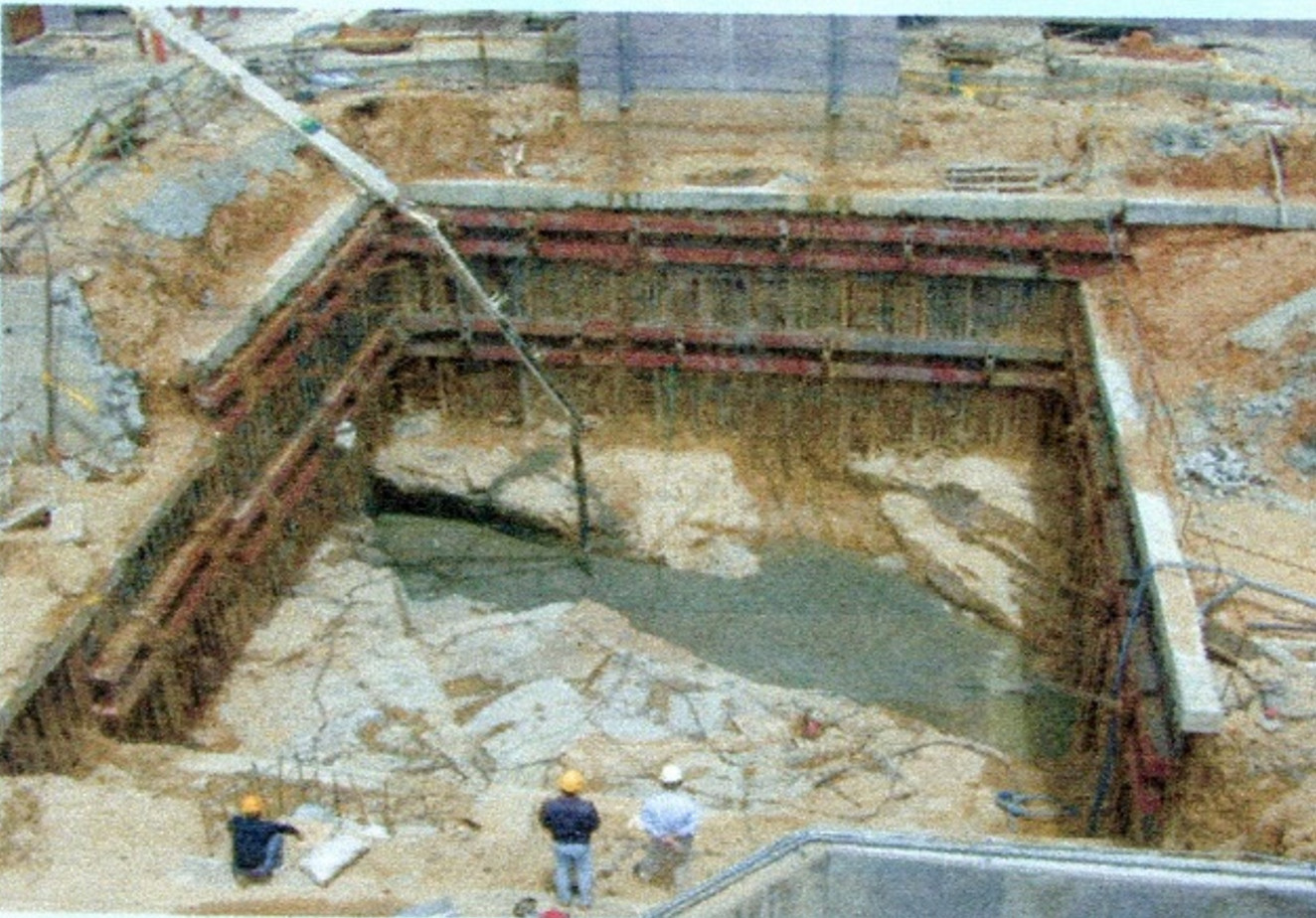

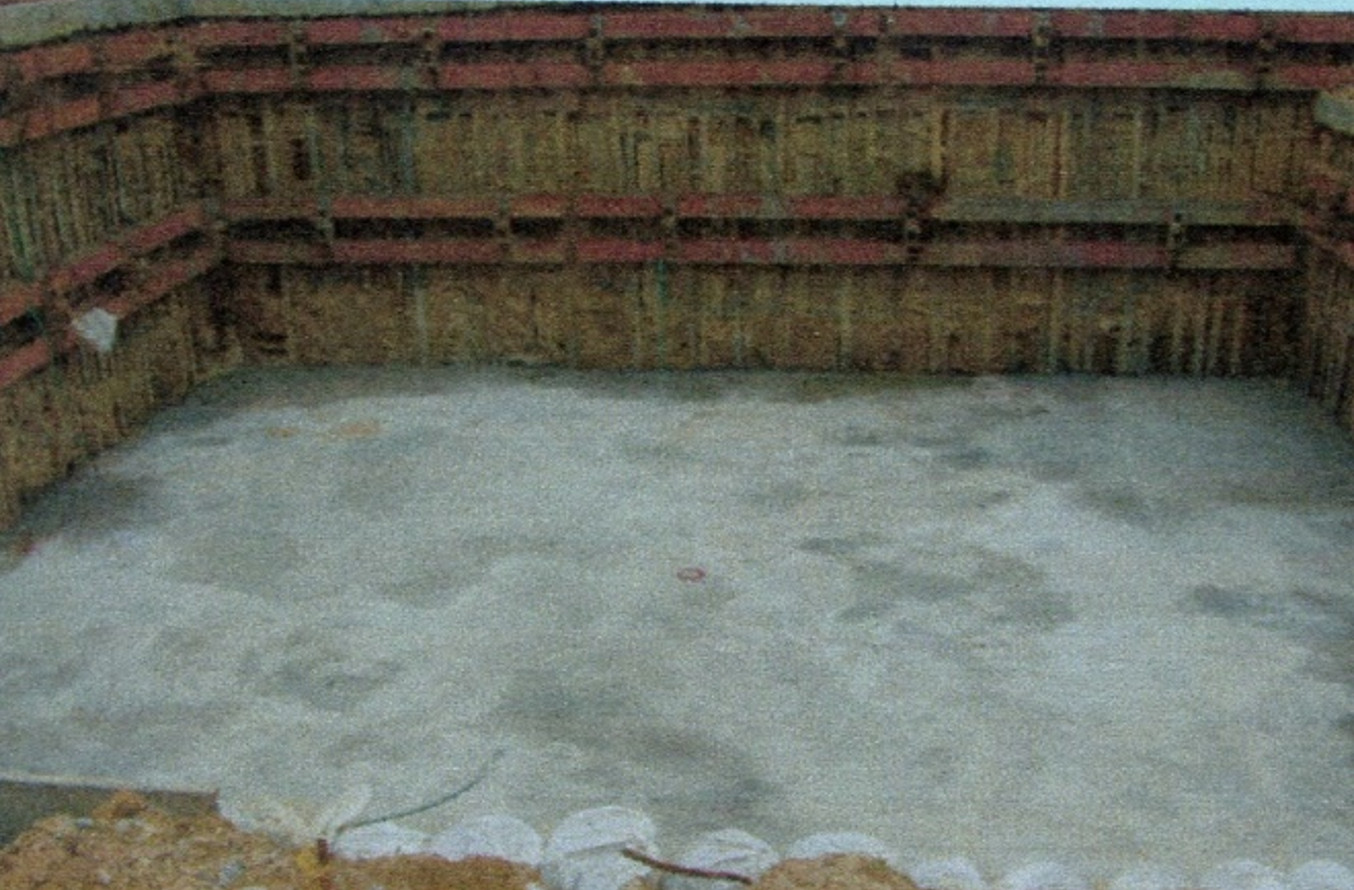

圖4  煙囪筒體基礎底面凹陷澆置混凝土填滿		圖5  煙囪筒體基礎底面澆置敷底混凝土

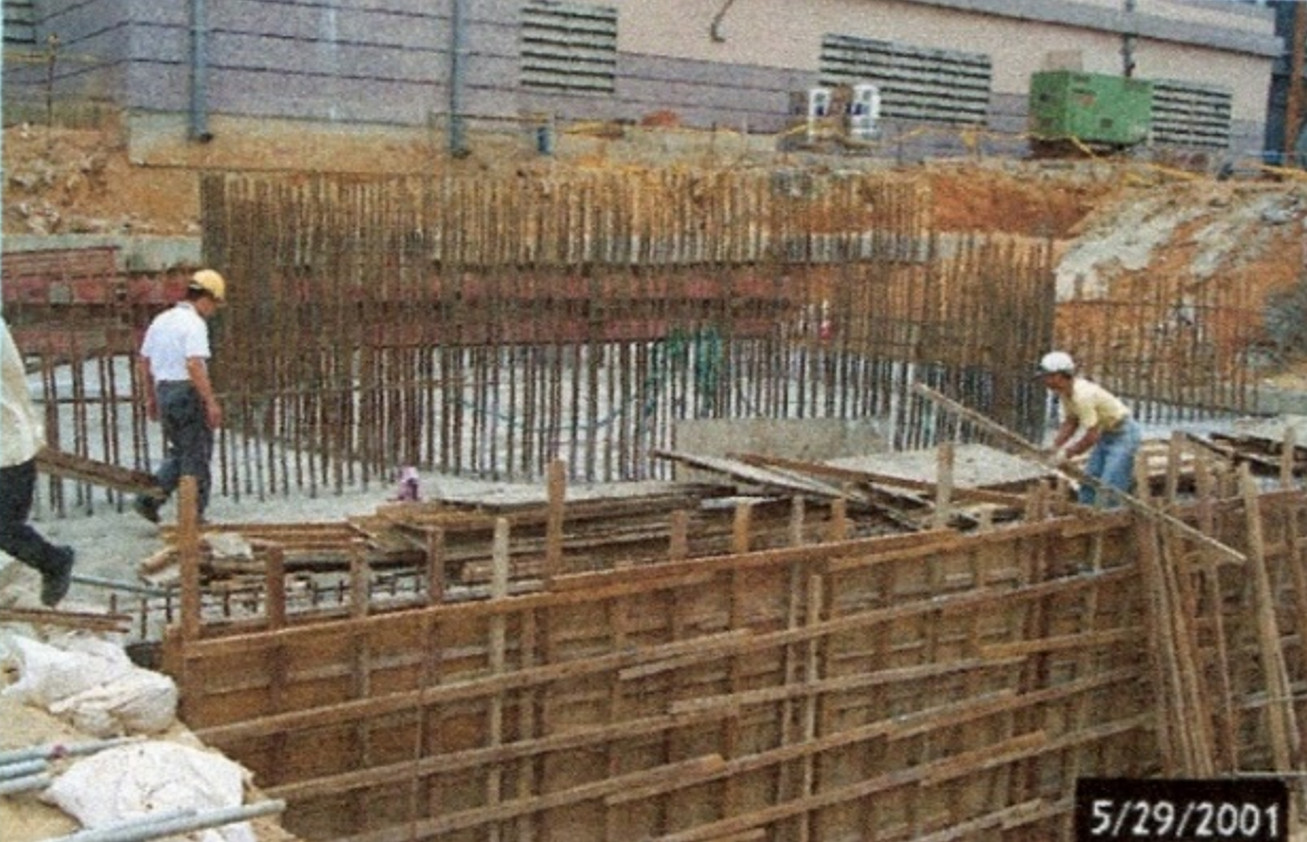

圖6  煙囪筒體基礎鋼筋模板組立

四、  結語

煙囪筒體基礎的施作，從開挖、擋土設施的施工到岩盤的爆破碎解，處處都充滿挑戰，尤其是岩盤每次的爆破，金馬工務所的工安環保課極度的關切，都到現場勘查是否有做好安全措施，身為施工監造的筆者唯恐有疏失而造成危害，因此很小心且緊張注意每個施工細節，所幸煙囪筒體基礎工程終於在零災害的情況完成，進行後續的煙囪筒體施作。

六、參考資料

1.經濟部九十年度公共工程施工品質評鑑金門塔山電廠擴建計畫，C1標土木、建築及結構工程簡報 91年7月 台電金馬工務所土木課編。
