談潤弘預鑄 千錘百鍊的精緻工藝

預鑄研討會參訪記(上)

梁詩桐  技師

110.1.9，在一抹夕陽餘暉中，一行人乘著升降梯，登上竹南潤弘聯群五期預鑄廠房頂層，參訪屋突預鑄梁、柱構件組立，早上才風光地辦好上梁典禮，僅剩下二根小梁吊完後，結構體就完成。一早，在台灣省土木技師公會（下稱省公會）板橋會本部，辦理預鑄研討會研習，下午先參訪楊梅預鑄場，現在大伙佇立在潤弘聯群五期預鑄廠房頂樓(圖1)，回想一幕幕標誌著潤弘精密工程，深耕預鑄工藝逾二十載，追蘇(聯)趕日，兢兢業業，開創的一片天，也驚豔蘇聯與日本。猷記得潤弘精密工程詹耀裕總經理，在簡報結尾豪氣的宣稱:潤弘精密以模具生產的預鑄工廠，採用機械手臂與自動化設備，替代往復式勞力，邁向人工智能的時代，是我們未來奮鬥的目標。

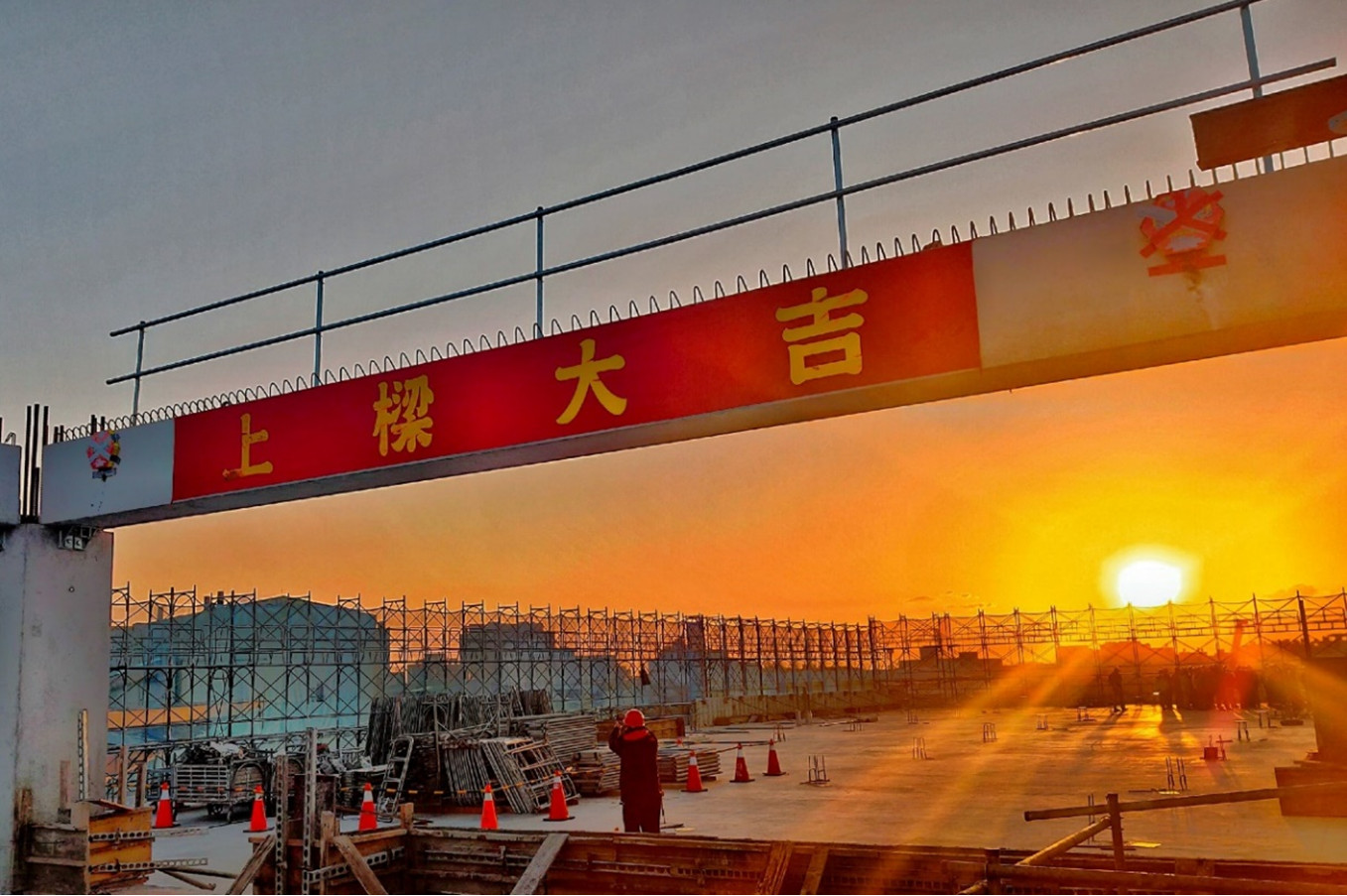

圖1  竹南潤弘群聯五期預鑄廠房頂層(梁禮麟技師提供)

在去(109)年11月就開始籌劃的預鑄研討會，是由省公會結構審查委員會輔導理事巫垂晃常務理事提出構想，由於筆者剛辦過金門大橋研討會與參訪活動，遂接受委託共同協辦。經與潤弘精密工程詹耀裕總經理協商後，他們熱情地提供中午餐食與下午交通巴士，參訪楊梅預鑄場與竹南潤弘群聯五期預鑄廠預鑄結構吊裝。並連繫中華民國土木技師公會全聯會、台北市土木技師公會、新北市土木技師公會與本會聯合辦理。原規劃最多200名會員參加的活動，在研討會po上網的第三天，就創紀錄的飆破270位會員報名，而緊急暫停受理；預鑄參訪行程人數也衝破80位。隨後情商本會資訊委員會配合，以省公會fb同步直播方式，向未及參加的會員與fb粉絲播放，並搭配ZOOM視訊傳輸播放，成效良好。

預鑄研討會主題第一場:「預鑄工程在建築上的應用與潤弘精密的創新」，是由潤弘精密工程詹耀裕總經理主講；第二場主題是:「預鑄設計與隔震」由潤弘精密工程吳子良副總經理主講。研討會一開始，由省公會常務理事鄭明昌引言，由施義芳理事長致詞指出，「去年一年，台灣受到新冠肺炎疫情的影響，公會取消了會員大會、尾牙餐會，也縮小了土木日的規模。但營造業的發展，因屬內需市場，並沒有受到太大的影響，公會的營收也持續成長，當然也要再加努力，最近公會加發一千元禮券給所有會員;在80年代，本人在新店曾蓋過一棟預鑄建築。潤弘的預鑄建築，在近幾年來有很大的進展，今天的講演必定十分精采…」。

接著陸續介紹中華民國土木技師公會全聯會洪啟德理事長、台北市土木技師公會莊均緯理事長、新北市土木技師公會張錦峯理事長，洪啟德理事長致詞，並勉懷當年在預鑄建築施工的艱困歲月與磨練經驗，最後預祝研討會、參訪成功!

圖2  研討會施理事長致詞(左)、潤弘精密工程詹總經理(右)

預鑄工藝的奠基與創新

首先詹總經理，就潤弘精密工程在預鑄建築近年的發展，作專題演講。預鑄建築在台灣發展近30年，早期受日本的影響，近年潤弘精密工程有很大的進展，在預鑄工藝領域有500多項專利。預鑄建築，首重運用BIM、整合機電(如圖3)，以BIM-Tekla 結構軟體，轉換成預鑄構件，無論設計成果與預鑄構件，都能尺寸精確，精密組合。

預鑄建築，其標準施工流程如下:

1.在基礎版上安裝柱基，組立鋼筋，經精確定位，澆置底板混凝土。

2.柱吊裝，在各方向以鋼管臨時支撐固定穩定，檢測垂直度後，柱底灌漿。

3.當砂漿強度達8000psi後，柱頂安裝臨時托架，吊裝大梁、小梁。(如兩側梁高不同，以鋼墊塊及短鋼模調整，其完成大梁面等高)。(圖4)

4.舖設KT版(無須臨時支撐，費用較貴)或鋼承鈑(避免自重懸垂，酌加臨時支撐)。

5.梁、柱接頭箍筋組立及版面上層鋼筋舖設。

6.樓板灌漿。

7.預鑄外牆吊裝。

8.預鑄陽台板吊裝。

9.結構體完成(如圖5)。

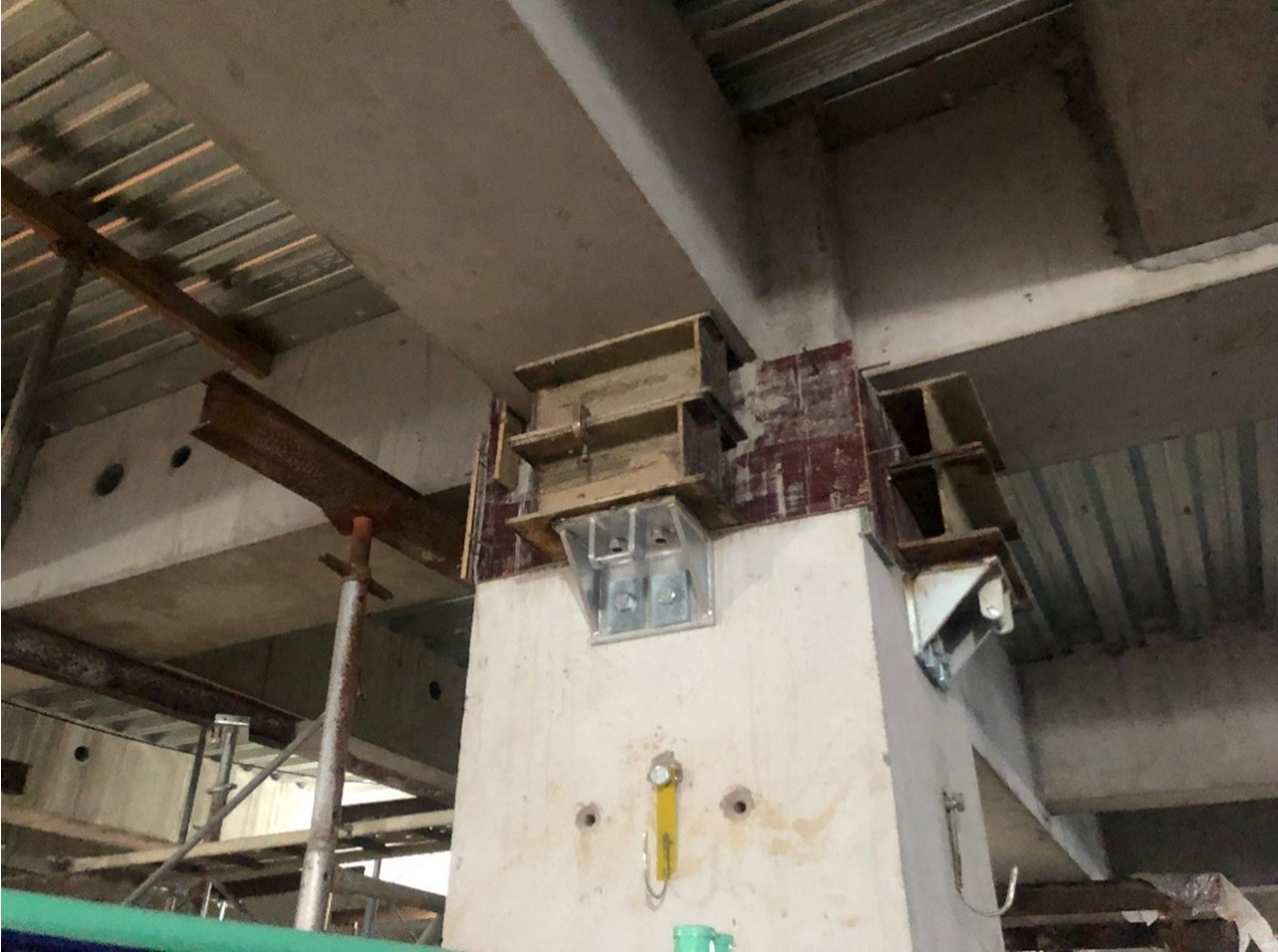

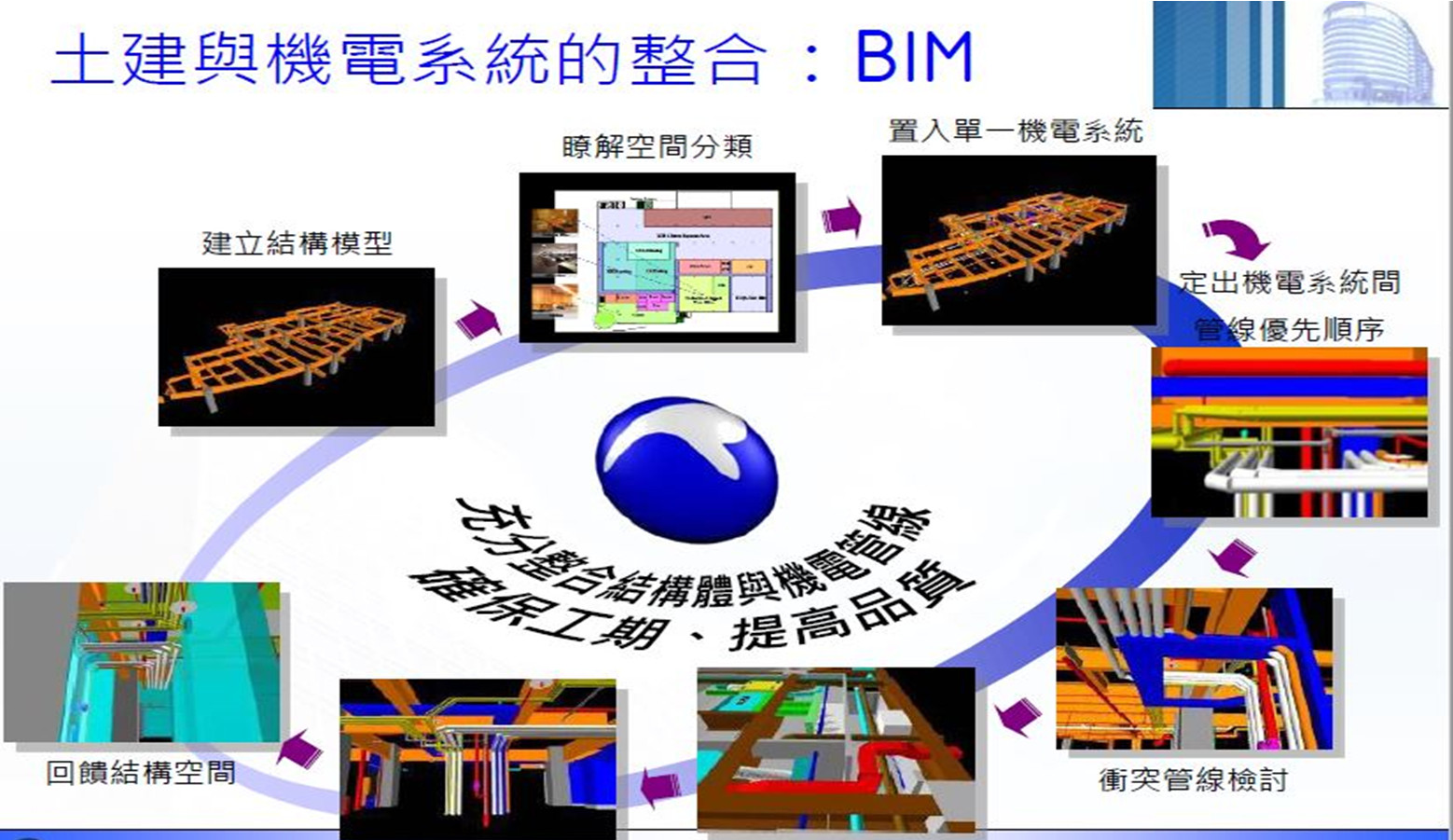

圖3  使用BIM達成土建與機電系統的 整合 『潤弘提供』		圖4  預鑄梁高差異處臨時支撐布置 (現場參訪照片)

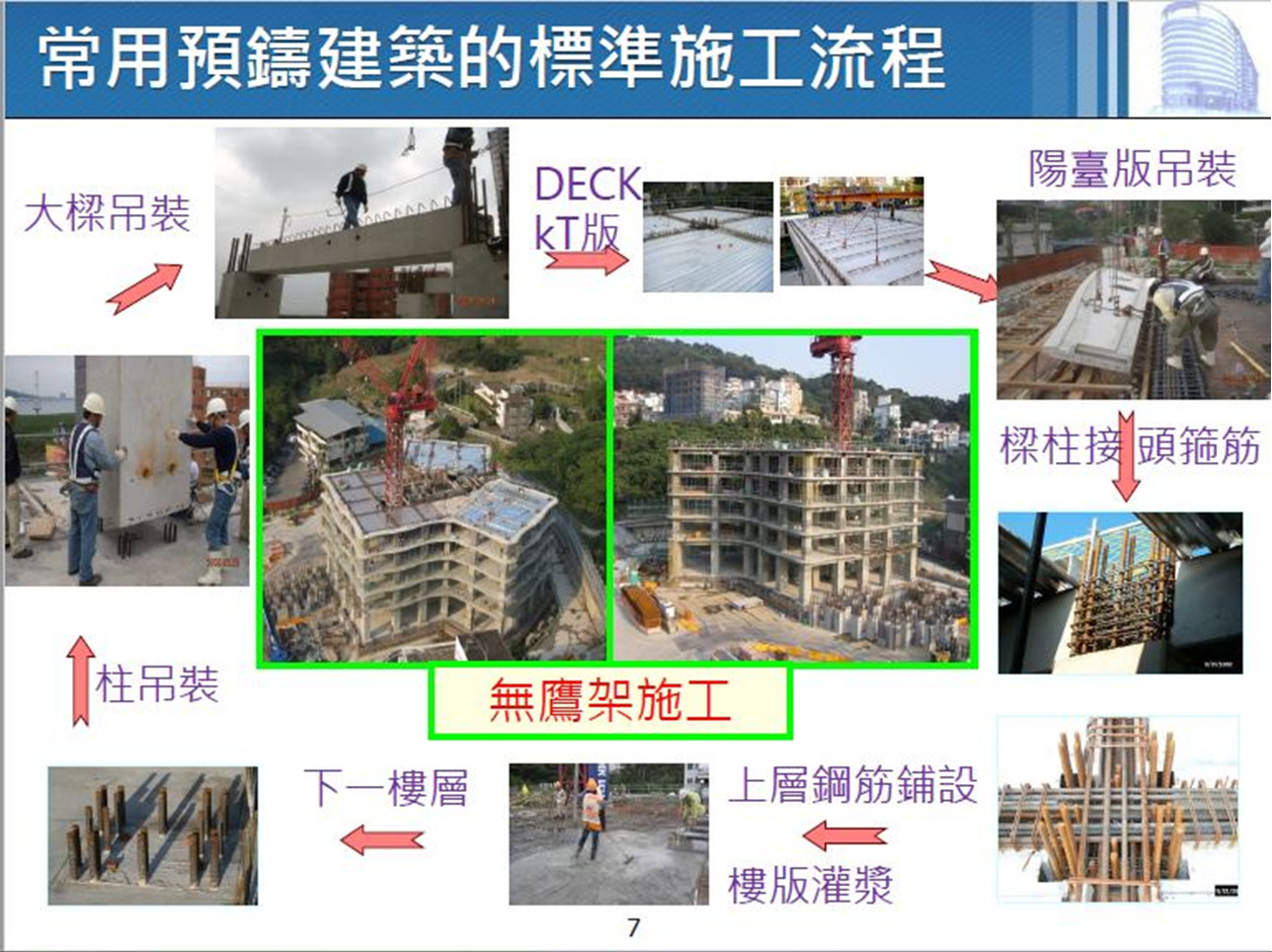

圖5  預鑄建築標準施工程序  『潤弘提供』

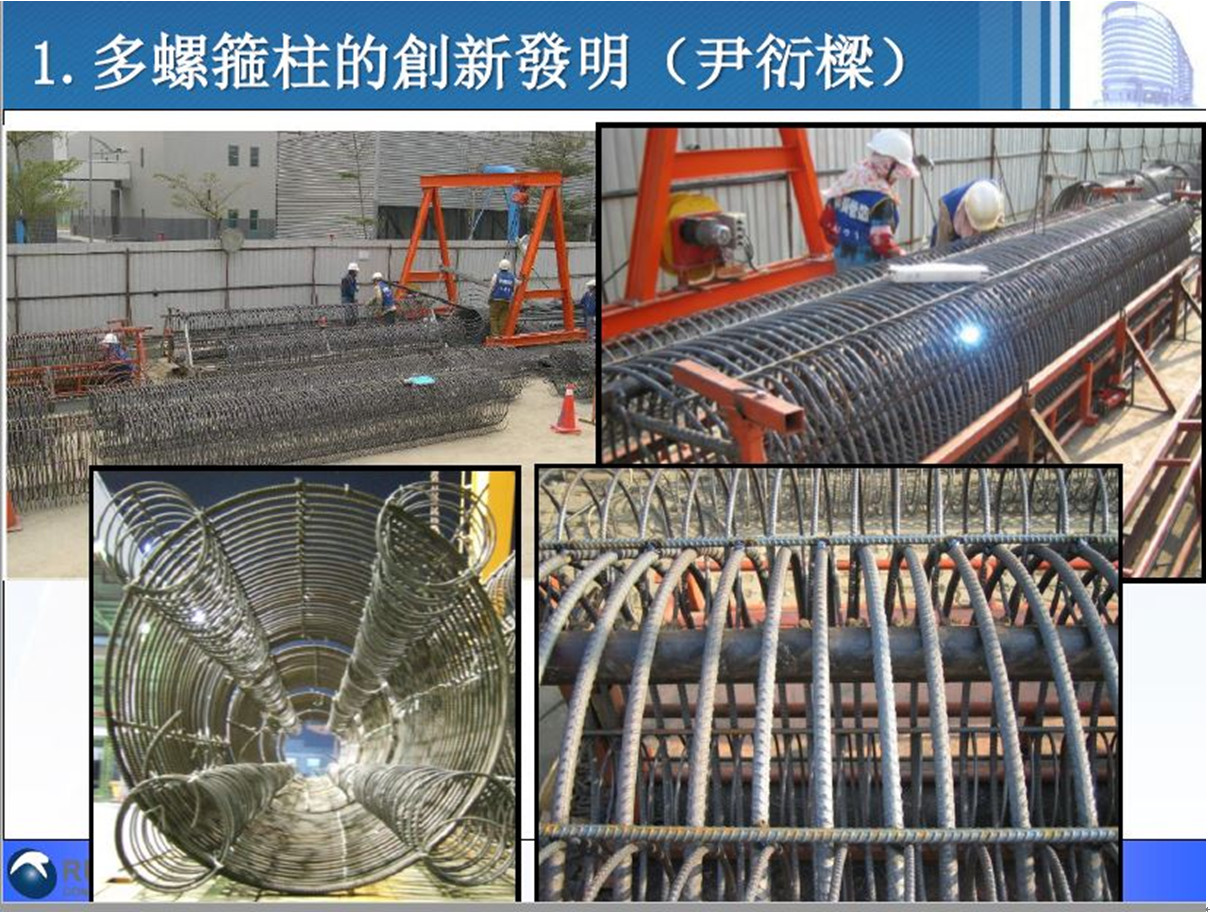

首先介紹潤弘精密工程專利之鋼筋混凝土預鑄多螺箍柱，以自動化生產的多螺箍筋所環繞置於4角柱筋，柱下端內置鋼筋填充式鋼筋續接器，正確精密地與基礎豎筋插接，柱體並作臨時支撐穩定固定，經檢測符合精度要求後，以超高強度達14,000psi以上的砂漿灌注，在妥善規劃的預留管和通氣管下，砂漿會如預期地充塞完全。並經軸壓試驗、抗剪強度試驗、往復載重試驗，證明填充式鋼筋續接器的優越性，並確立多螺箍柱底剛性接頭的完整性(如圖6-1~3)。

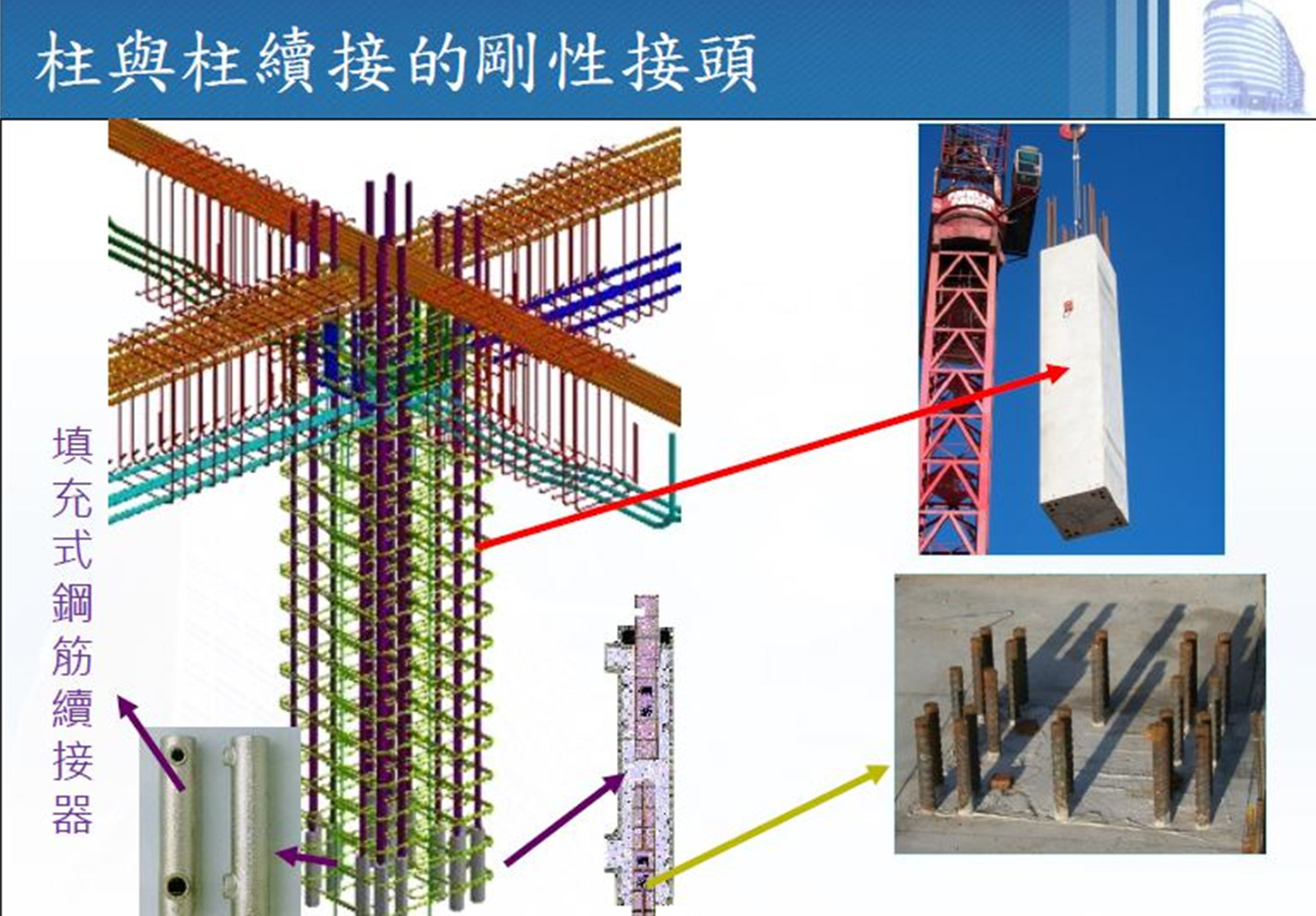

圖6-1  多螺箍柱鋼筋組立  『潤弘提供』		圖6-2  基礎與柱、柱與柱續接的 剛性接頭  『潤弘提供』

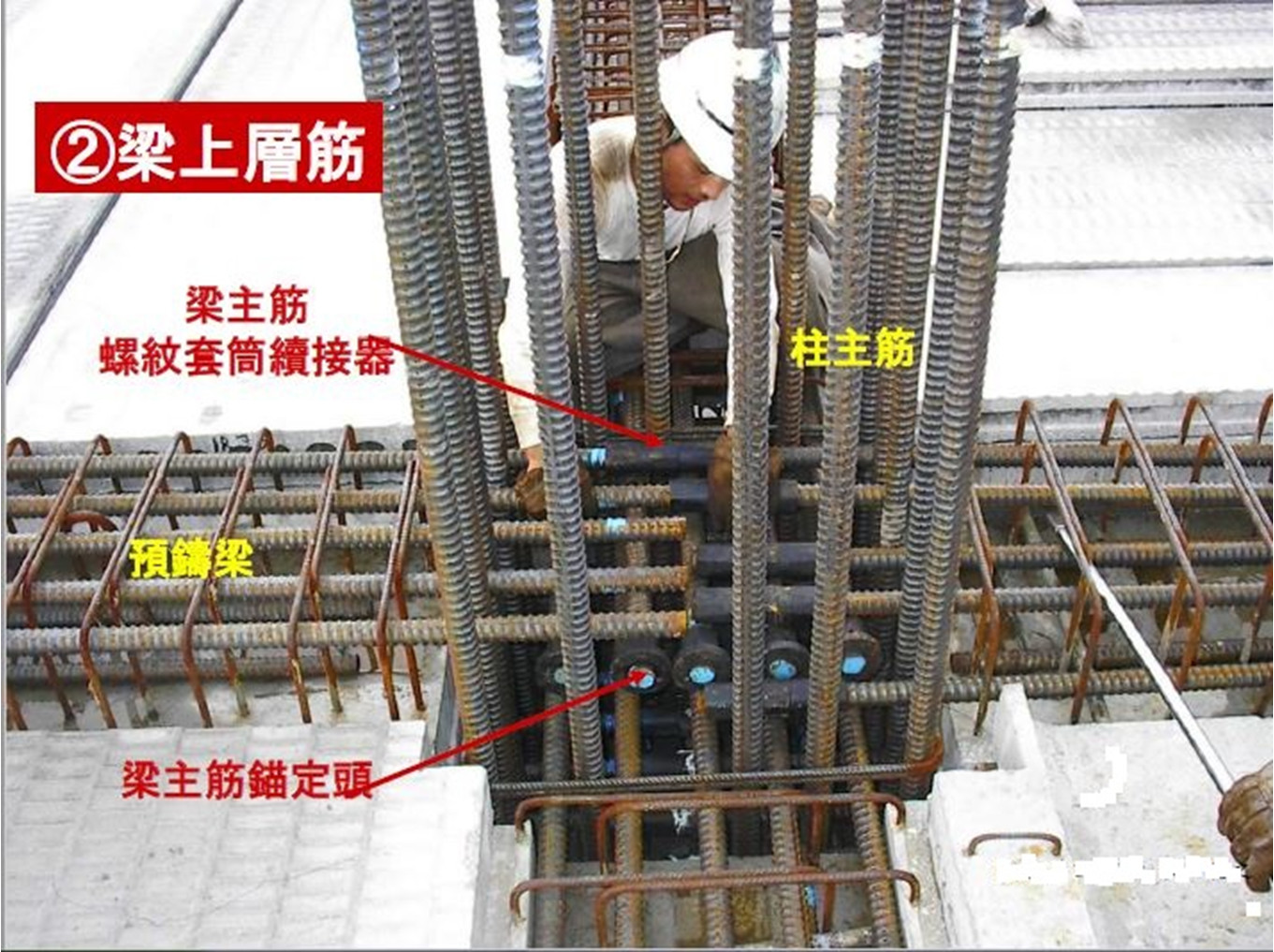

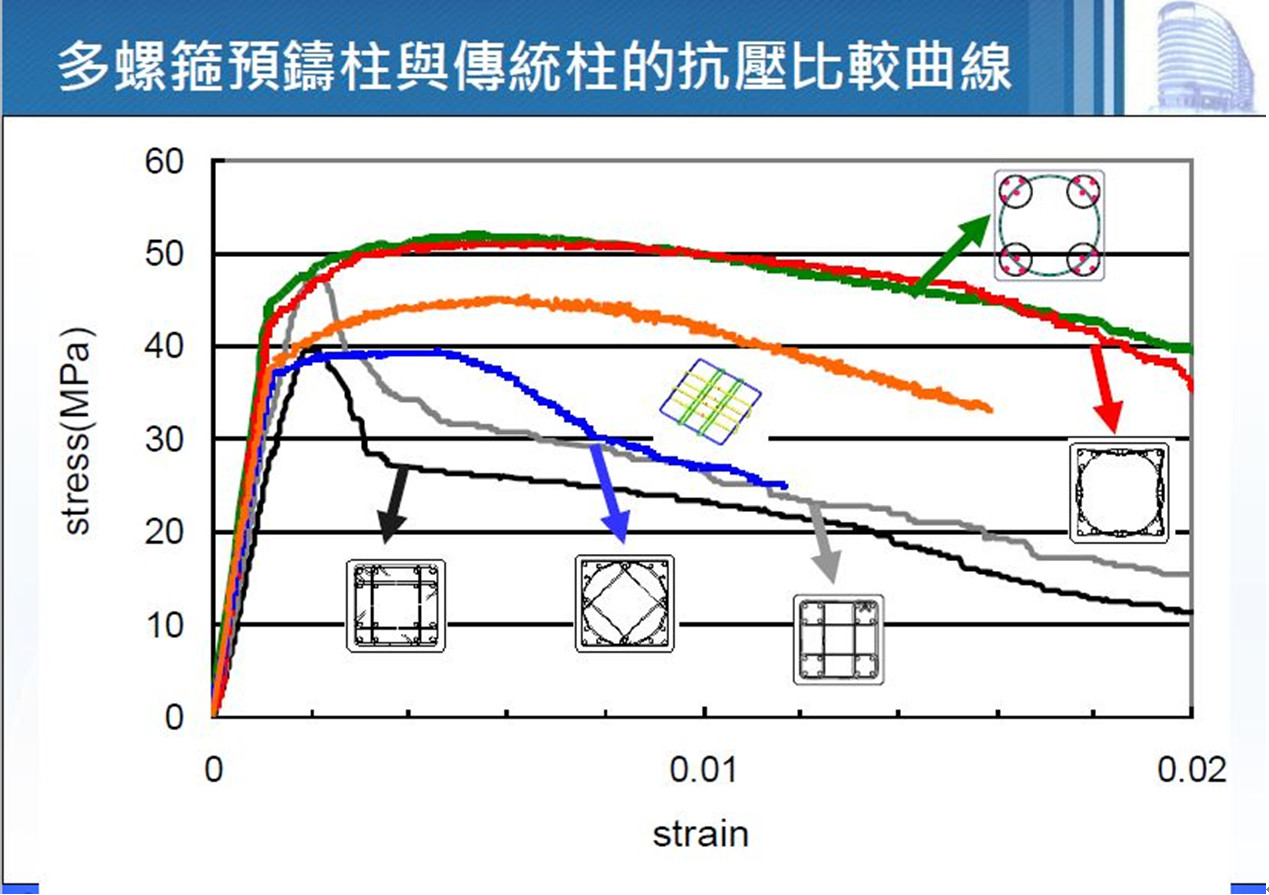

圖6-3  梁與柱續接的剛性接頭  『潤弘提供』		圖6-4  多螺箍柱與傳統混凝土柱抗壓曲線 比較  『潤弘提供』

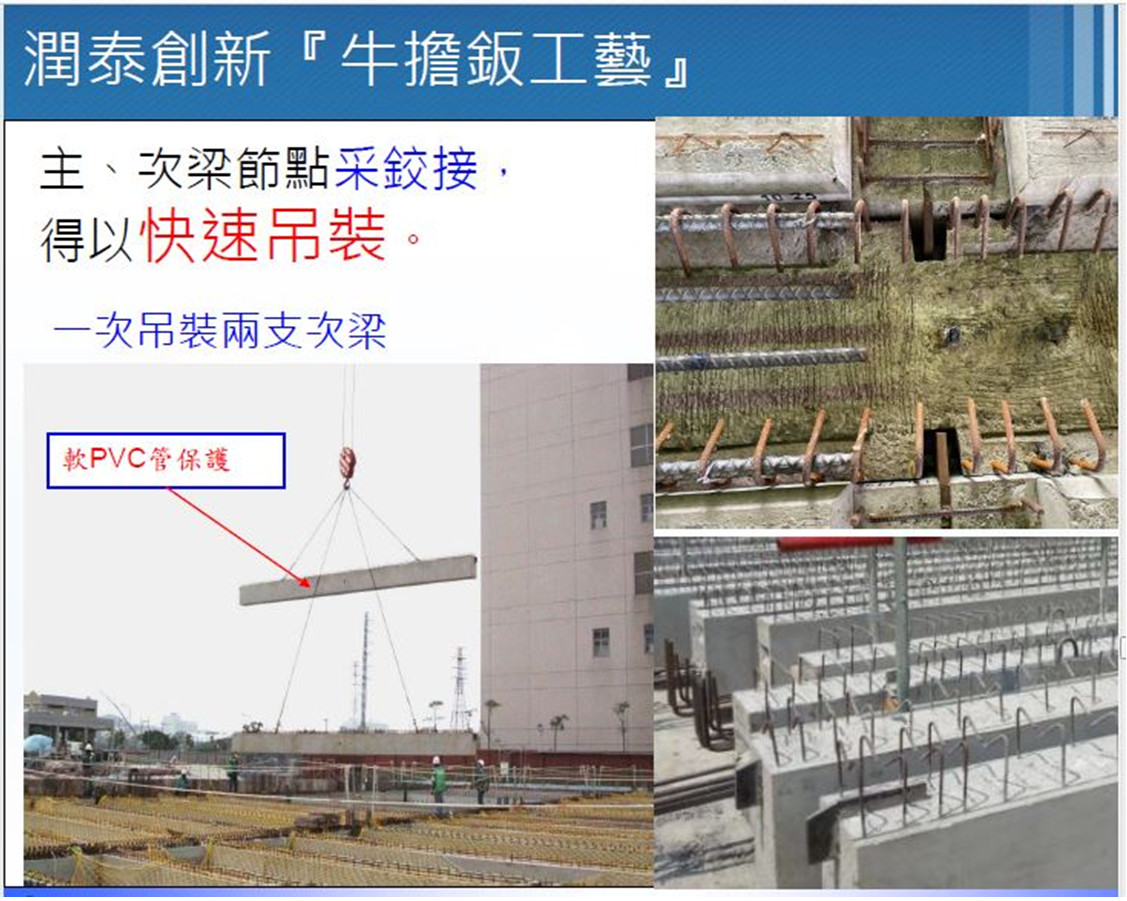

大、小梁結合，採創新鉸接「牛擔鈑工藝」

按現行規範小梁承座，需有7.5cm的寬度，如此會限縮大梁鋼筋的寬度，減少大梁抗彎、抗扭能力。潤弘精密工程鉸接「牛擔鈑工藝」(如圖7)，在小梁端部設置牛擔鈑，形如剪力鈑，埋入混凝土端部，設置剪力釘與小梁結合，能與大梁凹槽吊裝，崁入約3~5cm承壓U型槽內，能承受小梁靜載重，非由傳統大梁底部混凝土承受的限制，具快速吊裝、準確強固的優越性。
