一、前言
台灣本島歷經1999年9月21日集集大地震後，地層因烈震影響而受損，並造成其結構趨於鬆散穩定性降低，之後每逢豪雨期隨處可見邊坡崩塌災情，造成許多公共設施損壞及人民生命財物損失。因地文條件之變異性，以往習慣之規劃設計思維模式及常用之整治工法已越來越難適應當前環境因子，故近年來災後復建工程失敗比例較高，投資報酬率降低，值得大家注意。本文以苗栗縣某處崩塌地整治工程為案例，針對調查規劃設計之原理、方法及程序作初淺之探討，以提供工程界類似案例之參考；考慮不周之處亦請各位工程先進不吝指教。
二、現況概述
工程地點位於苗栗縣苗栗市公園後側山坡地，崩塌範圍縱深24公尺、長50公尺、崩塌裸露高度10至12公尺。崩塌前平均坡度為31度、崩塌後為37度，以北偏東31度朝西南方向滑動。其上方為平坦住宅區屬於龍岡道稜線之一部；下方為延伸之自然坡面水平距15~20公尺至谷底平地，崩塌裸露面下方已有前期整治分成雙階之加勁擋土牆，上半部高3公尺下半部高4公尺，總高7公尺，全區如現況照片（一）（二）所示。
|
|
|

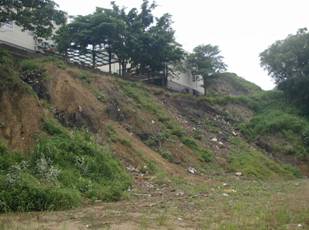

照片一 現況照片（一）
照片二 現況照片（二）
三、資料調查與蒐集
為充分了解整治工程規劃設計相關因素及整體環境之關連性，對現地水文、地文、人文（如土地利用情形）及以往歷史災害資料調查與蒐集為不可或缺之一環，對於整治工程之成敗與效益有極大之影響。
3-1、水文
依據業主所提供之訊息及現地居民訪談結果，災害發生時間自2001年起至2005年間，每逢豪雨即發生規模大小不等滑動，經年累月範圍越來越擴大已逐漸危及上方住宅區。經查鄰近之水利署南勢山雨量站雨量資料2001年至2005年各年最大1小時、6小時、12小時、24小時及單場暴雨累積最大降雨量如表1所示，依相關文獻研究結果若持續累積降雨量超過40公厘、降雨強度大於20公厘/小時，類似坡度邊坡崩塌機率最高，故本案例降雨對崩塌影響具有關鍵性地位，整治時應審慎考慮。
表1 2001~2005年水利署南勢山雨量站資料
|
雨量(mm) 年 |
1hr |
6hr |
12hr |
24hr |
單場暴雨累積最大雨量 |
|
2001 |
80 |
334 |
381 |
395 |
650 |
|
2002 |
48 |
170 |
172 |
194 |
194 |
|
2003 |
25 |
69 |
89 |
121 |
121 |
|
2004 |
35 |
141 |
187 |
237 |
237 |
|
2005 |
55 |
134 |
134 |
140 |
141 |
另現場則有上方住宅區排水系統雨廢水係由區內排水溝收集後，自邊坡北側上方出水口往下自然排放，所以水溝出口下方已逐漸形成沖蝕溝，且該處崩塌坡度最陡，地表水沖刷效應明顯，可見邊坡安全排水與否與邊坡穩定息息相關。當地天然出水路，經調查位於基地南側坡地下方，因常年水流沖刷表土已沖走，現況尚稱穩定可作為安全排水流路使用。
由以上所述初步研判歷年來暴雨及排水不良為肇災之主因。
3-2、地文
現場地質由可見之裸露面檢視地層分布由上往下全部為堆積之建築物廢棄物，挾雜顆粒大小懸殊之粉土、混凝土塊、磚塊、級配及瀝青廢料等，按其緊密程度初步研判堆積已有相當長時間。
考慮遂行邊坡滑動機制評估研判必須要有地層分布模型、物理性質及其力學強度，最重要者需確定穩定基岩面所處位置，所以於現場進行地層鑽探工作，依據崩塌面積大小及滑動走向共計鑽二孔，第一孔（BH-1）自住宅地面高程（ELEV=118.40m）往下深度達20公尺，全部為廢棄物堆積層。第二孔（BH-2）移至崩塌裸露面下方平台，以加勁擋土牆頂高程（ELEV=106.82）往下施鑽，鑽孔深度達22.5公尺，結果顯示上方17.5公尺厚仍舊為廢棄物堆積層；以下始為岩層，屬灰色極風化砂岩及泥質頁岩互層，岩層膠結不良至尚可，節理與層理發育明顯，容許承載力大於30t/m2、單軸壓縮強度為22.39kg/cm2。
依照鑽探及現場測量結果建立邊坡模型如圖1。

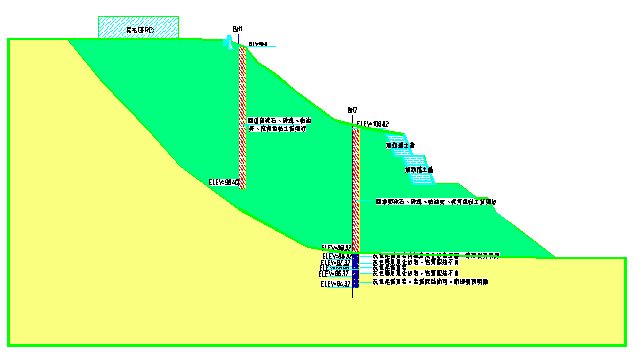

圖1現場邊坡模型
四、規劃設計
崩塌地整治工作所需確立之主要課題包括滑動機制之研判、保全對象之類型及重要程度，現場土地取得難易程度、整治後與當地環境之融合及效益高低等，本案例主要保護對象為民宅及人民生命財產之安全，其重要性毋庸置疑。崩塌機制之釐清涉及後續工程佈設及工法研選，以下針對邊坡穩定分析、整體工程配置及採用工法作定性定量探討。
4-1、邊坡穩定分析
邊坡滑動內在因素包括地形地貌土壤岩層之組織成份及地下水位分布情形等，而外在因素包括降雨、地震及人為開發等。另每個案例之破壞型態不一，且滑動深淺規模大小並不容易掌控。
天然地質通常為多樣化且具有許多不確定因素；再加上與外在條件相互間之互制行為更不容易以純理論方式解決邊坡穩定問題，所以判斷臨界滑動面遂成為一門相當專業之學問，幸好以往有許多專家學者經過多年驗證累積眾多之經驗公式及系統性之指標可供依循，依筆者經驗，若地質調查鑽探試驗報告數據詳實可靠，配合近年來電腦已有長足進步運算能力愈來愈強大，善加應用於複雜邊坡穩定分析其結果有愈來愈精確趨勢；再加上規範所定之安全係數最終設計所採用之數據一般應偏向安全（保守）。
本案例崩塌發展歷程大致模擬如下，由降雨或排水溝匯集之逕流沖刷表土；表面先行成凹陷轉變成辮狀蝕溝，再由辮狀蝕溝演進成小沖蝕溝，小溝再受地表逕流縱橫向沖刷即出現局部性崩塌，因局部性崩塌蝕溝擴大轉變成大沖蝕溝，大沖蝕溝岸坡愈來愈明顯表示自由端高差愈大，若再持續惡化即出現大型崩塌情形，故屬於淺層漸進式破壞徵兆甚為明顯。
另外值得注意之特徵為降雨時雨水經由土壤入滲，會造成地下水位升高孔隙壓力增加有效應力降低，於弱面如土岩交界面產生滑動。或形成地表以下特定深度內土壤變成飽和即所謂浸潤帶產生之淺層滑動，入滲水所造成之影響也必須要詳加考慮。所以本案分析暴雨狀況時採用一為提高地下水位（由鑽探孔水位觀測值）；再者浸潤帶採用力學參數強度折減加以處理。
至本案我們最關心之課題為發生何種崩塌災害會直接損及民宅？也就是臨界滑動面之位置何在是最危險的（臨界）？所以必須先了解邊坡處於不同條件下之破壞型態，經採用二維邊坡穩定分析程式(Slide V5.0)以極限平衡法處理（實際設計時加上有限元素剪力強度折減法(Phase
V6.0)兩者互相檢核，限於篇幅另行探討）；其操作流程大致分成以下幾個主要步驟：
1.建立分析模型，由現場實測地形圖配合崩塌走向，截取邊坡剖面建模（選取最臨界（坡度最大）及最容易崩塌者(地形走勢)），再依地質調查所得地層分布及性質予以指定至對應位置；本案尚需考慮外荷重即上方民宅之加載及前期已施工之加勁擋土牆效應。
2.選擇土壤岩石之破壞準則，本案採用目前通行之莫爾-庫倫破壞模式有效應力表示為
、總應力為
（視軟體功能加以選擇應用），本案所採用之地層參數如表2所示。
表2 地層參數表
|
層次 |
分類 |
深度(m) |
單位重 (KN/m3) |
C’ (Kpa) |
∮’ (°) |
N值 |
暴雨折減 |
|
|
C’ |
∮’ |
|||||||
|
1 |
回填礫石 |
0.0~17.5 |
21.6 |
6 |
37 |
>50 |
3 |
36 |
|
2 |
岩層 |
17.5~22.0 |
22.07 |
29.4 |
33 |
>50 |
－ |
－ |
3.極限平衡法滑動面以半正弦線（Half-Sin）形狀分佈；臨界滑動面採用隨機方式進行搜尋滑動面最小安全係數，係考慮現地並無明顯之塊體或楔形滑動跡象；地層分佈亦無明顯之弱面存在之緣故。

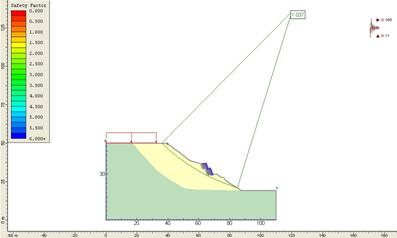

依照高工局公路設計注意事項規定，必需考慮包括常時、暴雨及地震等三種不同狀況下所得到之滑動面最小安全係數，整治後邊坡之安全係數至少應高於常時1.5、暴雨1.2及地震1.1，暴雨與地震分開考慮即可（同時出現之機率微乎其微）（另亦可採用建築物基礎構造設計規範，規定值為常時1.5、暴雨1.1、地震1.2）。經分析結果如圖2所示，可知若處於常時與地震狀況時安全係數低於規範值。以滑動面分佈情形則可見於常時與暴雨時位於邊坡上方；而地震時則為坡趾延伸至坡頂，其滑動線分佈型態相差甚遠，整治時都應納入考慮。
|
|
|

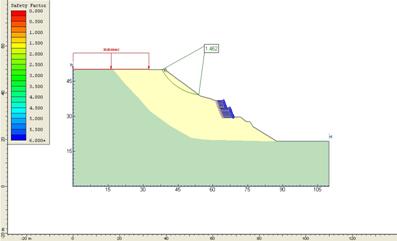

常時1.462<1.5(NG) |
|
|
|

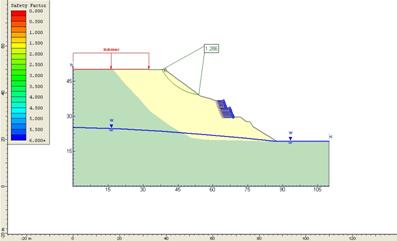

暴雨1.286>1.2(OK) |
|
|
|
地震1.037<1.1(NG) |

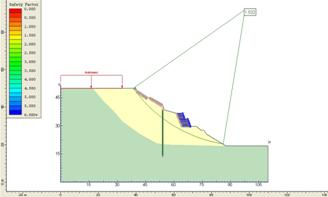

圖2 邊坡穩定分析結果
4-2、整治方案
工程設計包括整體配置與各部構造物之研選與分析檢討，依照規範之要求必須提高邊坡安全係數，常用之整治工法一般分為增設擋土設施（抑止）及改變邊坡形狀降低驅動力（抑制），本案則採用二者並行加以處理，一者於滑動坡面中段設置擋土排樁增加抗滑動力，其上方採用整坡方式改變坡度以達到恢復安定程度，確保邊坡安全並減少人為構造物營造出自然環境符合生態，完工照片及相關配置簡述如下。
採用鑽掘式擋土排樁直徑1.2公尺、樁深25公尺（深入岩層至少5公尺）、樁距2.5公尺單排配置，上方以帽梁串聯提高整體剛性。
帽梁上方以鋼筋混凝土擋土面版加高2~2.5公尺作為上方坡面調整高度之用。上邊坡依照水保技術規範，整修成兩階垂直高小於5公尺、直橫比小於1:1.5以下，階與階間設置平台寬1.5公尺，坡面以掛網噴植處理保護表土避免沖刷流失及景觀綠化。
設縱橫向排水溝一者導引住宅區匯集之排水；再者收集坡面水然後導入下方天然坑溝達到安全排水目的。
|
|
|

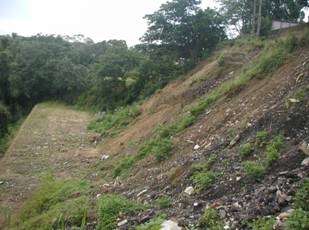

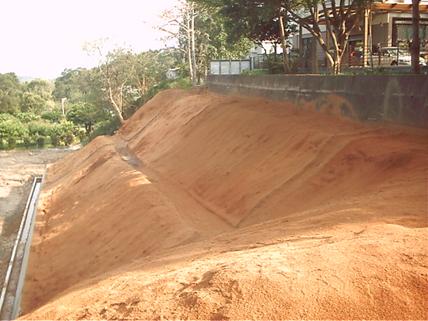

照片三 邊坡整治（一） 照片四
邊坡整治（二）
4-3、整治後檢核
4-3-1、邊坡穩定

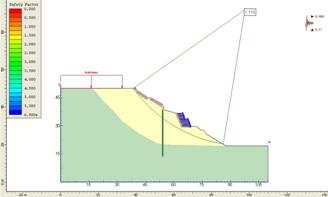

整治完成後再檢討整體邊坡穩定及浸潤帶淺層滑動（錨筋以樹根樁模擬）所得結果如圖3所示均符合規範要求。
|
|
|
|
常時1.532>1.5(OK) |
暴雨淺層（隨機搜尋）1.802>1.2(OK) |
|
|
|
|
暴雨1.227>1.2(OK) |
暴雨淺層（塊狀搜尋）1.810>1.2(OK) |
|
|
|
|
地震1.115>1.1(OK) |
|

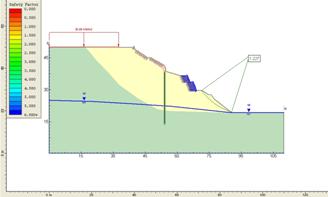

圖3 邊坡整治後之穩定性檢核
4-3-2、基樁檢算
基樁則檢算其位移及桿件容許應力。抗滑基樁受力行為屬於相當複雜之課題，目前有許多文獻及報告發表所採用之基本參數獲得、模型建立及演算過程大都相當繁雜，於一般基層單位或小型工程實務面而言有窒礙難行之處，一者地質調查必須增加許多工作及試驗才能獲得正確之數據如地盤反力係數；再者欲精確分析結構體與地層互制行為；建立正確模型相當繁瑣耗時不論有限差分、有限元素、邊界元素或離散元素等，相對於設計單位則必須增加許多成本（包括人員素質、軟硬體設備及耗費時間），依業主所設定之期限經常緩不濟急。故本案例筆者嘗試採用較直接且快速之檢算方法，其結果在實用上似有可取之處，以下茲將原理、方法及程序敘述如下。
1.樁位配置：抗滑樁必須考慮樁前地層提供足夠之反力，所以讀者可見本案佈樁位置近於整治滑動體中央部份，至所謂足夠反力之檢算同樣採用邊坡穩定分析程式，考慮基樁下方之邊坡若安全係數大於1者即可得（取決於程式功能及使用者技巧在此不再贅述）（陳祖煜、水保局崩塌地設計手冊1992）。

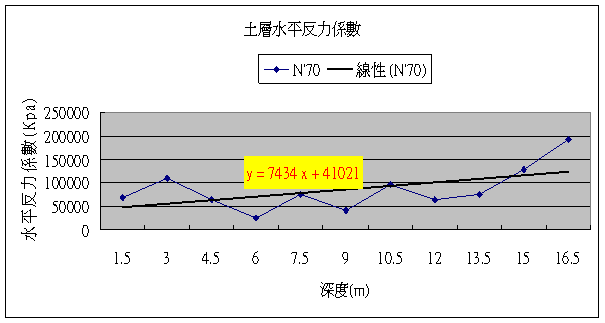

2.地盤反力係數：一般鑽探資料最容易得到者為STP之N值，依照經驗公式（Bowles）加以推估即可得到地盤水平反力係數，結果如表3所示。
3.最大位移及容許應力檢討：為求快解算樁之最大位移及桿件容許應力（最初設計採用Lpile V5.0及DanyPile V2.0有限差分法必須分別計算，稍嫌繁複，經嘗試改採有限元素法，除了節省時間外其結果亦更精確），直接建立有限元素模型一次即可完成最大位移及應力檢核（SAP2000 advanced V11.0.1），計算結果最大位移量於常時為0.0068M<0.01M及地震0.0095M<0.015M符合規範要求(建築物基礎構造設計規範)，至桿件容許應力經檢討亦符合（ACI318-99）剪力及彎矩圖如圖4所示。

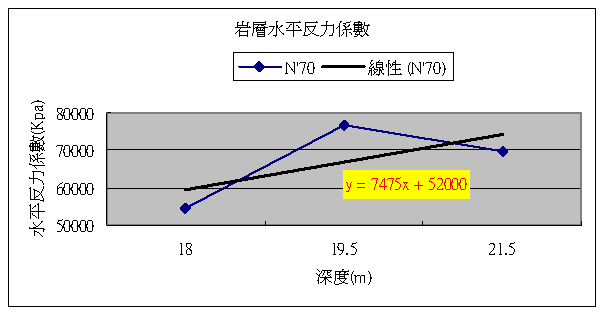

表3 地盤反力係數表
|
V-V |
M-M |
圖4 基樁剪力及彎矩圖
