【340】社論主筆：李天河

(第一版)新聞焦點(社論•週聞輯要)

後SARS重建的另類期許

國內歷經嚴重急性呼吸道症候群(SARS)三個多月的無情肆虐，對經濟產生雪上加霜的衝擊已持續發酵；所幸疫情已有趨緩跡象，相關管制措施將逐漸解禁，各種生活與經濟活動亦將恢復正常，也明白召告國人，後SARS時代已然來臨，諸多重建工作必須認真面對，努力克服。

行政院游院長於六月三日強調，後SARS重建工作將包括經濟重建、醫療重建、社會重建與國家形象重建，並將籌組跨部會的「後SARS重建委員會」，以落實規劃執行各項重建計畫；在肯定之外，也寄予厚望。

首先，期許「後SARS重建委員會」之成員建制，除了行政官僚外，能廣納各項重建計畫相關領域之產官學人士，共同組成一個真正能落實運作與迎刃解決問題的高效能組織；同時，吸取「九二一重建委員會」的相關執行經驗與教訓，趕快跟時間賽跑！其次，千萬別相信SARS只會在國內瀟灑走一回，疫情復發是必然的事實(新加坡及多倫多市的感染再現即是實證)，期許在規劃重建工作時，務必要將疫情復發所帶來的風險管理一併納入，方為週延。再者，期許朝野各黨能共同體認重建工作的重要性與迫切性；同時，將「重建工作」與「政治考量」視同「一邊一國」；在落實重建的各項配套計畫成型過程中，以大局為重，用「多一點汗水，少一點口水」的思維，一起提出建言，貢獻良策。當然執政當局也別一味過份沉溺於選舉算計，否則怎能責怪別人沒有傻呼呼的一起玩？

最後，期許國人在後SARS時代，化悲憤為力量，以平常心將SARS視為一面時代的照妖鏡，必竟它已呈顯國內各體系長年沉疾，也勾勒出亟待整裝的問題，未嘗不是有失必有得的另類收穫？大家能記取這一波抗SARS戰役中的啟示，以同理心的立場，宏觀的思考，虛心學習，共同打氣，攜手投入另一場重建工作的苦戰，一起為台灣經濟殺出一條新血路！

「工程技術顧問公司管理條例」三讀通過

﹝本報訊﹞工程技術顧問公司管理條例於六月三日立法院第五屆第三會期第十四次會議三讀通過，工程技術顧問公司輔導管理機制，將正式步上健全軌道。

工程技術顧問公司管理條例第五條明訂工程技術顧問公司之董事長或代表人應由執業技師擔任，但為鼓勵業者朝大型化發展、履行我入WTO承諾，只要置執業技師達二十人以上、股票公開發行上市上櫃、及依平等互惠原則簽署國際組織之條約，其會員國在我國設立從屬公司或分公司時，該外國公司在本國設立登記滿五年，且最近五年內承攬國內外工程技術顧問業務累計金額達新臺幣二十億元以上等外商公司，則不在限制之列。

行政院公共工程委員會主任委員郭瑤琪指出，現行技術顧問公司管理之法令依據為「技術顧問機構管理辦法」，該辦法係依技師法第六條第二項規定授權訂定，於89年3月17日發布施行以來，因受限於法規位階及母法授權不明確，有關技術顧問機構人員之組成、資格、業務範圍及經營管理等規定，屢被質疑逾越技師法之授權，及有違反法律保留原則之虞，以致引發爭議。再者，因處罰之規定無法納入，致使該辦法之管理功能無法落實。

郭主委表示，工程技術顧問公司從事與工程有關之技術服務事項，包括規劃與可行性研究、設計、監造、專案管理等，其服務品質之良窳與工程品質息息相關，直接影響公共安全，因此，有關工程技術顧問公司人員之組成、資格、業務範圍及經營管理等，皆有以法律明定之必要，俾確保服務品質，以提高工程品質及維護公共安全。

郭主委進一步表示，在立法院審查通過條例中，為兼顧有效輔導管理工程技術顧問公司經營，促進工程技術服務業之健全發展，首重在落實專業技術責任相關監督機制之配套條文，除此之外，並制定罰則，對工程技術顧問公司之經營者與執業技師，均已有明確的經營規範、執業限制與主管機關的督導配套措施，透過該等規範應可落實專業技術責任，確保技術服務品質。

內政部令

營造業法第七條第三項應修習土木建築相關課程及學分數認定要點

詳細內容請見第二版

(第二版)時事論壇(我有話說•重大工程新聞)

營造業法第七條第三項

應修習土木建築相關課程及學分數認定要點

中華民國九十二年五月二十八日內政部台內營字第０９２００８６３８０號令訂定

一、本要點所定應修習土木建築相關課程學分數，區分工程力學、工程技術及工程材料與施工管理等學程，每學程每學科(含實習及實驗科目)至多採計四學分，合計達三十學分以上；其中應包括材料力學、結構學(或建築結構學)、鋼筋混凝土學(或鋼筋混凝土設計、鋼筋混凝土工程)、測量學(或工程測量、平面測量、地形測量)及土壤力學(或基礎工程、基礎設計、基礎設計與施工、大地工程學)等五門學科。

二、第一點所稱工程力學學程，係指講授構造物受外力影響應力變化分析之課程，包括應用力學、靜力學、動力學、工程力學、材料力學、結構學(或建築結構學)、土壤力學、土壤行為學、流體力學(或環境流體力學)、岩石力學、波浪力學、渠道水力學(或明渠水力學)、水力學(或應用水力學)、結構動力學、結構穩定學、結構矩陣分析、有限元素法、彈性力學、塑性力學、土壤動力學、結構分析、結構行為學、工程數學等學科。

三、第一點所稱工程技術學程，係指講授建造或拆除構造物或改變自然環境行為專業技術之課程，包括結構設計、測量學(或工程測量、平面測量)、地質學(或工程地質學)、水利工程、運輸工程、鋼筋混凝土學(或鋼筋混凝土設計、鋼筋混凝土工程)、預力混凝土學(或預力混凝土工程、預力混凝土設計)、鋼結構學(或鋼結構工程、鋼結構設計)、鋼骨鋼筋混凝土學(或鋼骨鋼筋混凝土工程、鋼骨鋼筋混凝土設計)、基礎工程(或基礎設計、基礎設計與施工)、大地工程學、橋樑工程(或橋樑設計)、道路工程(或公路工程)、港灣工程、隧道工程、房屋建造、海岸工程、海埔地開發工程、鋪面設計及管理、航空站工程、捷運系統工程、水文學(或水文分析)、河工學、防洪工程、灌溉與排水工程、水力發電、地下水、給水與污水工程、水工結構物及設計、閘壩工程、水土保持工程、水資源規劃(或水資源工程與規劃)、海洋工程及海洋波浪工程、灌溉工程、排水工程、農田水利、深開挖技術、鋼結構塑性設計、房屋結構設計、特殊混凝土結構設計、地震工程、板殼設計、結構動力分析與耐震設計、隔震與被動消能系統、結構主動控制、邊坡工程、坡地開發工程、工址調查、構造地質學、堤壩工程、地下水與滲流、地盤改良、大地測量(或幾何大地測量、物理大地測量、衛星大地測量)、電子測量學(或應用電子學)、測量平差法(或測量平差學)、地形測量、地形學、給水工程(或給水工程設計)、自來水工程(或自來水工程設計)、衛生工程(或衛生工程設計)、污水工程(或污水工程設計)、下水道工程(或下水道工程設計)、空氣污染防制工程、水污染防制工程(或河川污染防制工程、水質污染防制工程)、工業廢水處理工程、環境工程(或環境工程概論)、資源回收工程、土壤學、植生工法、集水區經營、防砂工程、土壤沖蝕、土石流防治工程、崩塌地處理(或崩山控制)、邊坡穩定與土工結構物、建築結構系統、建築結構設計、建築構造、建築結構與造型、結構特論、建築設備、高層建築設備、生態工法、綠建築(或節能建築學)、結構物檢測評估及補強、耐震診斷與補強、基礎工程監測及檢測評估、施工災害與應變措施、施工機械(或施工設備)、施工法、共同管道(或共同管道概論)等學科。

四、第一點所稱工程材料與施工管理學程，係指講授組成構造物或人工改變自然環境使用材料及綜理工程品質、營運安全、施工進度、成本計價、管理分析決策等實務之課程，包括工程材料(或工程材料行為學、營建材料)、建築材料、瀝青混凝土及配合比設計、混凝土學(或混凝土及配合比設計)、高性能混凝土、材料破壞分析、複合材料在工程上之應用、營建管理、工程管理、工程估價(或施工估價)、工程成本與財務、營建法規(或土木法規)、政府採購法、契約與規範、工程統計(或或然率與統計)、營建生產力、經濟學(或營建經濟學、工程經濟學)、設施規劃管理、工程專案管理、營建自動化(或營建自動化技術及應用)、電腦輔助工程(或電腦輔助工程導論)、電算機在工程應用、計算機計畫(或計算機程式、計算機概論)、設計自動化原理、人工智慧的工程應用、工程圖學、工程繪圖(或工程製圖、電腦繪圖)、施工圖(或製圖學)、地理資訊系統、工程風險評估與決策分析、工程品質管理、價值工程、營建技術與知識管理等學科。

五、營造業法第七條第一項第一款所定領有測量、水土保持、大地及環境工程科技師證書申請擔任綜合營造業專任工程人員者，應於考試取得技師證書前修習第一點所定課程學分，並檢附公立或立案之私立專科以上學校或經教育部承認之國外專科以上學校各科、系、組、所出具之學分(成績)證明文件，向直轄市、縣(市)主管機關申請登錄。但領有土木、水利、結構工程科技師或建築師證書者，不在此限。

六、第五點之學分(成績)證明文件所列之課程與第二點至第四點所列課程名稱不符或類似者，應另由該校出具該學科與第二點至第四點所列課程學程、學科內容相符之證明；至國外學校之課程名稱及內容，由直轄市、縣(市)主管機關認定。

土木人與業餘天文觀星漫談

王壽延　技師

土木人做工程，每天繪圖計算、運土滾壓、綁紮鋼筋、澆置混凝土…，日復一日工作，單調無聊。青山白雲的美景，隨著工作的怨嘆，歲月的流逝，失去了詩情畫意，常常不知做何消遺打發時間，除了喝酒打牌外，還能做什麼呢？筆者野人獻曝，建議土木人不妨拿身邊的經緯儀，買本天文觀星的書，找個工地僻靜一角，會發現土木人可以很快的成為一個優秀的業餘觀星者，也會覺得樂趣無窮，因為已貫穿了天地宇宙，擁抱了古往今來。

土木人在學校讀書時，測量學是主修課程，讀天文大地測量時要先修習球面三角學。眾所周知，愛因斯坦的相對論是現代天文學宇宙論的基礎。相對論的四度空間是以李曼幾何學計算的，李曼幾何是不同於一般修習的阿幾米得平面幾何，它是凸面幾何。讀天文大地測量所修習的球面三角就是凸面幾何，因此土木人只要有心研讀，可以瞭解相對論、現代宇宙學的大霹靂、黑洞白洞等理論也可以呈現在你的眼前，讓你走入時光隧道中。

筆者和天文觀星結緣是在基隆外海工作時，因每日將石塊推入海中建造海堤，真是無聊。有一天黃昏，看見天邊一顆明亮的巨星，順手架起經緯儀，鏡頭裡卻出現了一彎新月。它光華燦爛，瑞氣千條，散發著迷人的藍色光輝，真是非常意外。經買本天文觀星的書來看，才知道是美麗的金星。因為金星距離太陽比地球近，因此像月亮一樣有盈虧現象，在望遠鏡裡才能看到。就這樣一下子迷上了觀星活動，往後的日子裡，在月球坑坑洞洞間找尋那著名的寧靜海，頗有一種嫦娥玉兔與我同在的感覺。又像伽利略一樣對著木星數著它身邊的四顆衛星，每天變換不同的位置。美麗的土星環和散發神秘光暈的火星也清楚的看到了。後來也追尋到人造衛星、雙星系統和大星雲等。國外旅遊到東南亞低緯度地方，用雙筒望遠鏡也可看到我們銀河的伴侶大小麥哲倫星雲和離我們最近的恆星半人馬座的比鄰星，享受天文觀星無窮的樂趣和遐思。

如果你想進一步成為一個新慧星的發現者，因為土木人都修習過天文大地測量和動力學課程，補充攝影知識，購置較好的相機和電腦軟體後，架起經緯儀連續觀測移動星體的方向角和仰角(高度)就可以計算星體的軌道。算出的資料送到天文台核對是不是新發現的慧星？如果是新慧星，就可以留名天際了。這種事情對土木人來說只要有耐心和運氣，是沒有什麼困難的。

讓我們抬起頭來再看看夜空繁星吧！除了讚美它們光彩燦爛之美外，或許你也分享到天文學家揭開了這許多秘密時的快樂，或許你對那些未經解答的問題更加好奇。到那時你已領悟到這簡單的業餘遊戲無窮的樂趣。我想你也會贊同西方天文學家托勒密的說法－天文學是世界上最偉大的學問了。

(第三版)技術專刊(建材•工法•營建管理•法令)

鋼筋混凝土結構繫鈑梁與柱抗震補強工法設計(三)

林瑞棋　技師

【例二】：當勘查鑑定發現(例一)簡支梁斷面已自梁底起破裂高度為20㎝時，梁斷面有效高度d=65-20=45cm

1.勘查鑑定梁斷面未破裂前之抵禦外力強度評估：

同(例一)評估：M=1,357,554㎏•㎝；f_c=95㎏/cm²；f_s=1,690㎏/cm²；C=T=25,721㎏。

2.梁斷面破裂20㎝後殘存抵禦外力強度評估：

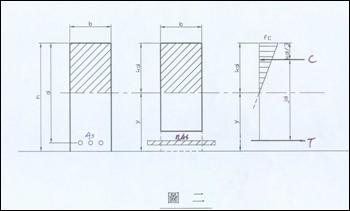

d=45㎝，依圖二(b)梁斷面破裂後計算k值方程式：；；；；；混凝土壓應力；混凝土增加壓應力；混凝土增加壓應力之和；混凝土殘存壓力；梁斷面，故鋼筋增加拉應力，鋼筋承受拉應力，斷面殘存彎曲力矩。

3.梁斷面破裂20㎝後恢復至未破裂前抵禦外力強度補強：

混凝土受壓力側需要補強鋼材，鋼筋受拉力側需補強鋼材，如同(例一)，除補強鋼材外，破裂縫仍應以適宜之黏著劑注入接合。

【例三】：(例一)簡支梁斷面破裂35㎝時，推算該斷面殘存抵禦外力強度與修復補強。

1.梁斷面未破裂前抵禦外力強度評估：

梁斷面未破裂之抵禦外力強度如(例一)，M=1,357,554㎏•㎝；C=T=25,721㎏；f_c=95㎏/㎝²；f_s=1,690㎏/㎝²

2.梁斷面破裂35㎝後殘存抵禦外力強度評估：

d=65-35=30㎝，依圖二(b)梁斷面破裂後計算k值二次方程式：，k=0.462，kd=0.462×30=13.8㎝；jd=60-=55.4㎝，y=65-13.8=51.2㎝；混凝土壓應力；混凝土增加壓應力，混凝土增加壓應力之和；混凝土殘存壓力C=25,721-9,315=16,406㎏；梁斷面C₁=T₁=9,315㎏，鋼筋增加拉應力，鋼筋承受拉應力f_s=1,690+613=2,303㎏/㎝²，斷面殘存彎曲力矩M=16,406×55.4=908,893㎏•㎝。

3.梁斷面破裂35㎝後恢復至未破裂前抵禦外力強度補強：

混凝土受壓力側需補強鋼材，鋼筋受拉力側需補強鋼材。

【例四】：(例一)簡支梁斷面破裂45㎝時，推算該斷面殘存抵禦外力強度與修復補強

1.梁斷面未破裂之抵禦外力強度評估：

如(例一)：M=1,357,554㎏•㎝；C=T₁=25,721㎏；f_c=95㎏/㎝²；f_s=1,690㎏/㎝²

2.梁斷面破裂45㎝後殘存抵禦外力強度評估：

d=65-45=20㎝，依圖二(b)梁斷面破裂後計算k值：(25)(20k)²-(10)(15.21)(20-20K)=0，k=0.533；kd=0.53×20=10.66㎝；；y=65-10.66=54.34㎝；混凝土壓應力；混凝土增加壓應力f_c1=193-95=98㎏/㎝²，混凝土增加壓應力之和，混凝土殘存壓力C=25,721-13,059=12,662㎏，梁斷面C₁=T₁=13,059㎏，鋼筋增加拉應力，鋼筋承受拉應力f_s=1,690+859=2,549㎏，斷面殘存彎曲力矩M=13,059×56.5=737,834㎏•㎝。

3.梁斷面破裂45㎝後恢復至未破裂前抵禦外力強度補強：

混凝土受壓力側需補強鋼材，鋼筋受拉力側需補強鋼材。

【例五】：(例一)簡支梁斷面破裂50㎝時，推算該斷面殘存抵禦外力強度與修復補強。

1.梁斷面未破裂前抵禦外力強度評估：

梁斷面未破裂之抵禦外力強度如(例一)，M=1,357,554㎏•㎝；C=T=25,721㎏；f_c=95㎏/㎝²；f_s=1,690㎏/㎝²

2.梁斷面破裂45㎝後殘存抵禦外力強度評估：

d=65-50=15㎝，依圖二(b)梁斷面破裂後二次方程式計算k值，；k=0.582；kd=0.582×15=8.73㎝；；y=65-8.73=56.27㎝，斷面破裂50㎝後，混凝土壓應力。

因混凝土壓應力f_c=235㎏/㎝²，已超過混凝土極限壓力強度f_c’=211㎏/㎝²，故混凝土已破碎，致梁斷面混凝土已完全斷開不再連接，在此一情形下，梁斷面己不存在殘存抵禦外力強度；為瞭解鋼筋所承受之拉應力f_s，而加以複核如下：

混凝土增加壓應力f_c1=235-95=140㎏/㎝²，混凝土增加壓應力之和，鋼筋增加拉應力，鋼筋承受拉應力f_s=1,690+1,005=2,695㎏/㎝²，f_s仍然未達到鋼筋降伏強度f_y=4,200㎏/㎝²，理論上應不致發生立即危險，然而可能因撓度之加大，迫使簡支梁兩端支承點已懸空與移動而傾斜滑動墜落。

綜合以上簡支梁斷面破裂程度設計補強如表二。

表二　簡支梁25㎝×65㎝斷面破裂過程相關數值變化

破裂高度 (㎝)	d (㎝)	kd (㎝)	jd (㎝)	y (㎝)	fc (kg/㎝^2)	fs (㎏/㎝^2)	M (㎏•㎝)	C (㎏)	As (㎝^2)	As’ (㎝^2)
0	60	21.66	52.78	43.34	95	1,691	1,357,554	25,721	15.21	0
10	55	20.5	53.2	44.5	100.4	1,782*	1,294,728	24,337	0.82	0.82
20	45	18.09	53.97	46.91	114	1,974*	1,156,307	21,425	2.54	2.54
35	30	13.86	55.4	51.2	149	2,304*	908,893	16,406	5.6	5.6
45	20	10.66	56.5	54.34	193	2,550*	737,834	13,059	7.8	7.8
50	15	8.73	57.09	56.27	※235	2,696*	※0	※0	※－	※－

※：混凝土f_c＞f_c’=211kg/cm²，已壓碎。

鋼筋拉應力f_s均大於容許彎曲拉應力f_s=1,690kg/cm²，但小於降伏強度f_y

結構工程電腦計算實例研習班

主辦單位：台灣省土木技師公會

課程內容：結構設計規範分析、ETABS實例演練、結構耐震評估分析、結構耐震詳細評估實例演練

費　　用：每班本會會員2,000元，非會員2,500元

上　　課：7月5、6日8：30∼16：30(本課程原訂5月24、25日舉行，因sars延期)

講習地點：台北縣板橋市三民路二段37號12樓A3

聯絡電話：(02)8961-3968轉122徐素珍小姐

(第四版)焦點話題(地方焦點•生活情報•研習活動)

談立法院本會期技師相關法案

張富進　技師

立法院第五屆第三會期在6月6日劃下句點，其中「建築法修正」、「工程技術顧問公司管理條例制定」、「溫泉法制定」、「公路法修正」是與土木工程類科技師業務有高相關。我們分別談談其對技師的影響：

「建築法」的修正

建築法的修正已於6月5日總統華總一義字第09200101200號令修正公布第3、7、10、11、34-1、36、41、53、54、56、70-1、73、77-1、77-2、87、91、97、97-1、99條條文；增訂第77-3、77-4、91-1、91-2、95-2、95-3、97-3條條文；刪除第90條條文。其修定的條文主要配合行政程序法之施行，將現行建築相關法規命令提昇至法律位階或明確規定授權依據；及配合維護公共安全等，獨不見建築法第13條「本法所稱建築物設計人及監造人為建築師，以依法登記開業之建築師為限。但有關建築物結構與設備等專業工程部分，除五層以下非供公眾使用之建築物外，應由承辦建築師交由依法登記開業之專業工業技師負責辦理，建築師並負連帶責任。」之修正。下次建築法之修正，目前內政部並無修正計畫，所以土木技師公會對建築法第13條修正之提議短期內尚未見成效。

「工程技術顧問公司管理條例」通過制定

「工程技術顧問公司管理條例」立法院6月3日第五屆第三會期第十四次會議三讀通過。工程技術顧問公司管理條例規定，工程技術顧問公司登記之營業範圍，得包括土木工程、水利工程、結構工程、大地工程、測量、環境工程、都市計畫、機械工程、冷凍空調工程、電機工程、電子工程、化學工程、工業工程、工業安全、水土保持、應用地質、交通工程及其他經主管機關認定科別之工程技術事項。工程技術顧問公司之董事長或代表人應由執業技師擔任。但下列公司，不在此限：一、置執業技師達二十人以上者。二、股票公開發行上市、上櫃者。三、我國依平等互惠原則簽署國際組織之條約，其會員國在我國設立從屬公司或分公司時，該外國公司在本國設立登記滿五年，且最近五年內承攬國內外工程技術顧問業務累計金額達新臺幣二十億元以上者。四、本條例施行前已依技術顧問機構管理辦法領得技術顧問機構登記證之技術顧問機構，其董事長或代表人原非由執業技師擔任，而其所置執業技師達三人以上，或其所置執業技師為二人且其中一人為公司經理人另一人為公司股東者。

原則上工程技術顧問公司之董事長或代表人應由執業技師擔任，但扣除但書的四類工程技術顧問公司後，將來工程技術顧問公司之董事長或代表人應由執業技師擔任的比例不會太高。如果將來上櫃的工程技術顧問公司增加後(可採借殼上櫃公司)，工程技術顧問公司將是財務主控。

「溫泉法」通過制定

「溫泉法」已於6月3日立法院第五屆第三會期第十四次會議通過，其中第5條明定「溫泉取供事業開發溫泉，應附土地同意使用證明，並擬具經水利技師及應用地質技師或礦業技師簽證之溫泉開發及使用計畫書，向直轄市、縣(市)主管機關申請開發許可；變更時，亦同。前項開發需開鑿溫泉井者，應於開鑿完成後，檢具水利技師及應用地質技師或礦業技師簽證之鑽探紀錄、水量測試、溫度量測及溫泉成份等資料，送直轄市、縣(市)主管機關備查；溫泉取供事業開發溫泉，如需增加溫泉出水量而使用機械動力，應向直轄市、縣(市)主管機關提出申請。溫泉開發及使用計畫書應記載之內容、開發許可之程序、條件與期限及其他相關事項之辦法，由中央主管機關定之。國家公園、風景特定區、國有林區、森林遊樂區、水質水量保護區或原住民保留地者，各該管機關亦得辦理溫泉取供事業。」

溫泉法的主管機關在中央為經濟部，水利技師、應用地質技師、及礦業技師均為經濟部互動較多技師，所以溫泉開發及使用計畫書就由其辦理。土木技師要參與溫泉的開發，只得以投資者身份，如果要以技術者的身份就要等溫泉法下次修法了。

「公路法」的修正

「公路法」已於6月3日立法院第五屆第三會期第十四次會議通過，其中增定的第33-1條明定「公路工程之設計及監造，在中央公路主管機關指定工程規模以上者，應由依法登記執業之相關專業技師簽證。但公路主管機關自行辦理者，得由機關內依法取得相關專業技師證書者辦理。前項相關專業技師科別，由中央公路主管機關會商中央技師主管機關定之。」

乍看來，增定的公路法第33-1條會對技師帶來了公路工程之設計及監造的業務，不過目前國內重要公路工程均由公路主管機關自行辦理，而各公路主管機關具技師身份者甚多，如由機關內依法取得相關專業技師證書者辦理，能放出的業務並不多。目前除BOT及縣鄉（市）道才會有公路工程之設計及監造的業務，但又涉及一定工程規模以上，所以將來會有多少公路工程之設計及監造的業務，尚待技師公會的努力。

技師報讀者如對「建築法修正」、「工程技術顧問公司管理條例制定」、「溫泉法制定」、「公路法修正」有興趣，可E-mail至本人changfc@twce.org.tw電子信箱索取。

公共工程查核　工程品質常見之缺失

洪建興　技師

工程會及921重建委員會近日對國內大大小小工程展開查核工作，查核件數多頻率高，每一工程只要符合「查核要點」中進度在30%∼80%之間的範圍，均有可能被列為品質查核之對象。針對公共工程查核時，三級品管作業上常見之缺失，在上篇文章(技師報337期)中已先對品質管制作業常發現之問題作出說明，本文再針對施工品質常犯之缺失作敘述。

1.混凝土施工時，常有澆置、搗實不良、發生冷縫、蜂窩、孔洞產生，養護不良產生之塑性收縮裂縫，混凝土完成面平整度、光滑度不佳，混凝土表面有鐵絲、鐵件、木板片等殘留物未清除。施工縫、伸縮縫設置不當及施作不良。甚至有伸縮縫僅表面中斷，內部未中斷。

2.模板施工時常有水平度、垂直度不佳，縱斷面線形不佳，模板擊桿及支撐不良造成之爆模，模板破損及變形翹曲不勘使用，模板縫過大造成漏漿，模板間隔器使用不當甚至使用木材或竹子充當間隔器，模板拆模後鐵絲及繫桿未切除，繫桿拔出後空洞未填水泥，模板組立完成後未清洗木屑、未留設清潔口，模板內有垃圾、飲料瓶等雜物未清除。

3.鋼筋組立常見之缺失，主筋及箍筋綁紮不確實造成灌漿時移位，鋼筋號數不符或數量不足或間距不當造成抗軸力、剪力、彎矩能力不足，主筋搭接長度不足及搭接在同一斷面時造成桿件之弱面，常見3或4號牆筋或樓梯筋搭接長度不足，135°或180°彎鉤未施作或延展長度不足，未使用間隔器或墊塊至保護層不足，箍筋彎鉤位置上下層未錯開而放在同一角，繫筋及肋筋135°彎鉤上下層未錯開且未勾住主筋造成抵抗能力不足。

4.擋土牆施工時常見之缺失，混凝土搗實不良造成蜂窩密佈，澆置中斷造成冷縫，洩水孔設置密度不符圖說規定，洩水孔材質及直徑與圖說不符，洩水孔洩水坡度不足或向上翹起無法排水，洩水孔變形或阻塞泥土不暢通，濾水袋或濾水層未設置，濾水袋固定不良而造成移位，施工縫未按規範施作如剪力榫、表面打毛、塗粘結劑等，伸縮縫間距過長未依圖說規定設置，甚至未設置之情形，洩水孔位置安排過高，致下半部牆面無法排水，施工縫留設不良致最上層高度僅20∼30公分。濾水層之設計往往僅用簡單之尼龍網包住級配料，易造成排水效果不良及阻塞，林肯大郡擋土牆破壞前車之鑑不遠，建議設計者改用牆背貼牆式或全填式濾水層並註明其濾料粒徑D₁₅，D₅₀，D₈₅之設計要求，以免排水不良造成過大水壓使擋土牆破壞。擋土牆基底寬度不足、厚度不足、斷面尺寸未按圖施工等，模板間隔器以木材或竹子代替，混凝土坍度太大表面氣泡過多，混凝土及鋼筋取樣頻率未依合約規定致取樣次數不足。

5.土方工程施工時，常發現分層厚度太大，工地密度取樣頻率未依合約規定致次數不足，夯實度不符合的規定，回填材料未按合約規定，回填料未作「粒徑分佈曲線」、「夯實曲線」等試驗，完成面平整度及排水坡度不佳，回填高度不符規定。

6.鋼構施作常見缺失，未取得鋼材出廠證明，鋼材材質、強度試驗未施作，鋼材腐蝕嚴重，鋼構接頭位置不符圖說，桿件尺寸斷面不符圖說，垂直度及水平度不佳，接頭處螺栓及焊接位置不符，螺栓根數、間距不足、焊喉厚度不足，焊道不良如孔洞、裂縫、垂流、燒蝕、氣泡，UT非破壞檢驗如X光、超音波、r射線等未施作，防火披覆厚度不足等。
