﹝208﹞主筆：林士誠

【275期】主筆：張富進

(第一版)新聞焦點(社論‧要聞透視)

社論

重視水資源開發　方得解缺水之苦

新竹寶山水庫3月8日蓄水量降到116萬噸，只能用到三月中旬，新竹永和山水庫水位也迅速下降，石門水庫水位則降到219.98公尺，將到「嚴重下限」，幾天後進入「呆水位」，水庫水流不出來，就得動用大型抽水機抽水，明德水庫預估只能供水廿天，大埔水庫只能供水廿一天。供應大台北地區的翡翠水庫已降到150.2公尺，距離「運轉規」下限149.2公尺，也只多出一公尺。

其實新竹地區並不是全省降雨量最少的區域，新竹地區之水資源因雨量豐沛且流量豐枯比約為6比4(63：37)，但每年其缺水問題都會動見觀瞻，其根本原因在於，新竹科學園區設於此處，而新竹科學園區裡的高科技產業掌握著台灣經濟的命脈，高科技產業則需要大量的水源以順利完成其生產程序。因此，新竹地區的缺水問題不是水源的供給偏低，而是對水的需求量遠超出其現有供水量而致。因此惟有積級開發水資源，才能保障經濟的發展。

然而目前水資源開發的任何一個問題，幾乎都要跨部會或與地方政府溝通，需時甚長。如涉及經費需求或專業知識，則會議幾呈打結而被延宕，幾年後則又重提討論而又在同一個結論上喊停，日復一日，月復一月，年復一年，行政部門多提問題者容易被長官或上司責怪，於是推責文化成為水資源整合會議主流。再者不論是水庫與水利工程興建、河川砂石水質取締、河川法線的劃定、河川地的使用，處處皆可見到中央到地方民意代表的不當介入，以及黑道分子的背後暴力恐嚇，於是政府預算及攸關經濟命脈的生產事業就變成被算計的對象。

現在中央政府在訂立各項管理辦法時，均將大部分執行業務交給劃定水源區的地方政府，既缺乏水資源管理的自有財源，且水資源開發及人事經費佔將近七成，水資源保護僅佔二成，河川保護的執行人力與經費遠少於工程開發經費。在要求馬兒好，又要馬兒不吃草的狀況下，執行的基層人員缺乏，加上黑金的干擾，水資源管理之執行能嚴峻才怪。另外學者專家或民間環保團體及地方民意的觀點，缺少精確的了解及整合的機制，以致無法整合在水資源開發計畫內，且經常被排除在行政機關的計畫之外，造成一般民眾對行政機關的疑慮，增高民眾抗爭的風險度。

鑑於水資源開發越益重要，唯有扭轉水資源開發的模式，排除黑金的干擾，如此方能理性地開發水資源。水資源的開發應以「節流與開源並重」及「生態保育與開發利用兼顧」及「取水者付費，受限者得償與破壞者得罰」為原則，並將改善現有水資源之經濟利用效率原則納入考量，使生活環境的改善、生產環境的建設及生態環境之維護上取得適當平衡，方能解缺水之苦。

土木技師公會拜訪工程會郭瑤琪主委要求

儘速實施「公共工程專業技師簽証規則」

﹝本報訊﹞台灣省土木技師公會理事長余烈率領公會幹部，在立法委員林重謨安排陪同下，於91.2.27日赴工程會拜訪新上任主任委員郭瑤琪，要求工程會儘速公布實施「公共工程專業技師簽証規則」。此次技師主管機關-工程會新上任主委之拜訪活動，全聯會多位代表及台北市土木技師公會詹理事長與市公會幹部亦全程參與。

　會中余理事長指出，雖然我國已加入世界貿易組織，但因立法院上一會期未能完成營造業法之立法工作，以致政府無「法」可據以管理即將進入台灣市場之外國營造業，且本國營造業亦難以因應外國營造業之衝擊，入關後確實急需一套完整簽証制度以確保公共工程品質，並可為營造業法催生，因此立法院在審查工程會九十一年度預算時，作出應在四個月內公布施行「公共工程專業技師簽証規則」之附帶決議，以維護工程品質及公共安全。在面臨外國營造業進入台灣市場之挑戰，包含施工簽証在內之一套完整技師簽証規則確有其必要性與急迫性，因此余理事長要求工程會應加速推動實施專業技師簽証制度，土木技師願提供專業技術以協助政府做好社會大眾之服務工作。

　工程會企劃處楊錫安處長回應時表示，依據立法院的決議「公共工程專業技師簽証規則」應在六月十五日前定案，工程會將縮短時程於五月中旬公布實施，但依技師法規定須先會銜目的事業主管機關後，再報行政院發布實施。而其中有關「施工簽証」部分，由於營造業法未能及時完成立法，如包含施工簽証在內，按現行營造業管理規則規定，則部份類科技師將違反技師法第二十條：「技師所承辦之業務，不得逾越執照內記載之業務範圍」之規定。為維護公共工程品質，工程會將另尋其他途徑處理，較可行者為按總統於二月六日公布的政府採購法第七十條規定：「中央及直轄市、縣(市)政府應成立工程施工查核小組，定期查核所屬(轄)機關工程品質及進度等事宜」，其中作業規定將由工程會訂定，雖無法達到公會要求一併將「施工簽証」納入簽証規則中，但至少可暫以「施工查核」方式確保工程品質，工程會將要求各工程單位確實執行品質查核工作，施工查核實施內容在正式定案前，工程會將邀請目的事業主管機關及公會代表共同協商之。

　余理事長二度發言時仍要求工程會不應將「以受聘營造業技師為限之施工簽証」排除在外，而僅公布實施規劃、設計及監造之簽証規則，以及為落實技師法第十二條第三項之專業技師簽証規定：「為提高工程品質或維護公共衛生安全，得擇定科別及工程種類實施技師簽証」，以保障公共工程品質及公共安全，因此公布實施「公共工程專業技師簽証規則」實在是刻不容緩。最後郭主任委員也親自回應表示，「公共工程專業技師簽証規則」一定會在五月中旬公布實施，其內容之修正部份將再與目的事業主管機關協商，並儘速再次徵詢各相關單位及各公會之意見。

台灣省土木技師公會拜訪台北縣蘇貞昌縣長

﹝本報訊﹞台灣省土木技師公會余烈理事長率領公會理監事、主任委員及全聯會代表、台北市土木技師公會代表等共十餘人，於三月一日赴台北縣政府拜訪蘇貞昌縣長，本次拜訪主要目的是為「台北縣政建設建言座談會」熱身，並邀請蘇縣長參加台灣省土木技師公會三月二日的會員大會。

　余理事長除恭賀蘇縣長高票當選連任外，並表示土木技師公會願以實際行動，貢獻技師專業技術，共同為台北縣工程建設打拚！以善盡專業技師之社會責任及專業責任。

　台灣省土木技師公會為落實「以專業技術回饋鄉里，擴大社會服務」，今（91）年底前將全省走透透，分別與全省21個縣市政府舉行縣市政建設建言座談會，推展土木技師之工程專業服務志業，以協助政府作好為民服務工作。此次拜訪台北縣政府為台灣省土木技師公會全省走透透計劃中第一站之準備作業，蘇縣長及吳澤成主任秘書對本會所提之建設建言座談會構想表示歡迎與贊許，並允諾台北縣政府將全力配合處理。此外值得一提的是，蘇縣長幽默風趣的言談，充份展現成功政治家的智慧與幽默，使得此次會談氣氛格外輕鬆溫馨，縣長並表示將親自參加91年3月2日台灣省土木技師公會的會員大會。

(第二版)時事論壇(我有話說‧重大工程新聞)

要聞透視

3月3日～3月10日本報訊

u「台鐵分區段捷運化」-納入國建六年計畫

　為延續台鐵的新生命，致因高鐵通車大量吸走台鐵之長途客層，造成營運困境，宜提早規畫台鐵未來之方向。行政院經建會副主委張景森於日前赴台南市訪視，提議台鐵暫定位及未來之方向，建議「台鐵捷運化」之構想，預計將七個區段規畫「台鐵捷運化」工程，他同時以台南市區為例，說明其作法，即是連結台南科學園區、新竹科學園區之間的重要通道，帶動地區性發展及人口匯集，循半地下化的地塹行駛，站距間距離予以加速，每800～1000公尺設有一站，多數平交道取消，行駛專用路權的方式(如捷運系統)，並購新車等，使其達到捷運化之服務品質。

　張副主委同時表示，若此確實方案可行時，他願意優先協助爭取納入今年四月底即可定案的六年國建計畫，因為若只依循往昔地下化的模式只能解決路面平交道之交通穿越問題，對於台鐵目前之運輸營運功能，助益有限，因此「台鐵區段捷運化」應可讓台鐵之效益提昇，強化競爭力，為一確實可行之方案。

u為台北國際金融中心解套之法寶─「飛航安全標準暨航空站飛行場助航設備四週禁止限制建築辦法」

　爭議已久之台北國際金融大樓終於有了解決方案，使得台北市政府第一個BOT案(亦為國內建築史上最大標及最高高度)可以按照原訂工期九十一年八月完工之理想付諸實現。

　交通部民航局正著手修訂「飛航安全標準暨航空站飛行場助航設備四周禁止限制建築辦法」，此辦法中對於未來機場三公里內範圍內的土地建物高度之限制不得超過六十公尺，然而三至六公里間則採行A、B、C及D區予以規定，即是依其航機起降存在之風險影響為劃分標準，A區為最接近航道，其高度宜小於六十公尺，B及C區不得超過一百四十五公尺，然D區則離航道較遠，建物之高度應小於六百公尺，然此辦法宜與台北縣市之都市計劃配合，並與台北縣市政府協商後決定之。

　若依民航局之分區方式，台北國際金融大樓則屬於D區建築物高度只要不超過六百公尺即可，而目前大樓之設計高度為508公尺，樓高101層之花開富貴造型多功能大樓即可符合上述條件，然為避免大樓如九一一事件飛機撞上之風險，宜增設助導航措施，使得不致於擔心會有安全上之疑慮，因此「台北新地標」之美夢即將成真。

溫泉資源探測技術介紹

兆坤工程科技股份有限公司董事長　吳裕隆

巫垂晃　技師

一、前言

隨著開挖、探測等技術的進步，對於非火山系的溫泉開發已相當盛行，此開挖之目的乃是取得深層地底下的地熱溫泉水，一般而言開挖深度可達地下一千至二千公尺。隨著開挖深度的增加，所須開發費用亦隨之增加，為節省開發經費，開發預定地的事先調查作業必將凸顯其重要性，利用此事先調查作業，可以找出地底下的地質斷裂帶、含水層位置，進而研判溫泉胚胎層之可能位置，藉以擬定最佳的溫泉資源開發計畫。

目前溫泉開發之事先調查工作，大致可分為「一般文獻調查」、「地表地質踏勘」、「地球物理探測」及「綜合解析」等四個階段。一般文獻調查之內容，為地質主管機關、學術單位所發行之現地地質資料、文獻的蒐集，作為後續探測之初步參考及作業判斷；現地踏勘則針對開發基地進行現場了解，以利未來現場作業之施行；至於地球物理探測則利用電磁波探測法探知地底下的構造，找出確切的溫泉胚胎層位置；最後經由整體資料的綜合解析完成探查作業，提出評估報告。

二、電氣探測法（CSA-MT）

2.1電氣探測法概述

電探法主要係利用地層之電性差異測定地下狀況，主要應用於地下水、崩塌地、採石、填土、構造物基礎、空洞、水壩、隧道以及在施工時同時測定地下水位變化、漏水、灌漿效果等方面範圍甚為廣泛。電阻法探測係將電流通入大地，觀測其產生的電位場，計算出電阻係數。電阻係數大小因各種岩層不同而異，電阻法對於測定有關含水與地層問題成效相當不錯，尤其是地下水含鹽量成份之變化，如海水入侵問題。

電探法很容易可施測至較深之水平地層構造，然較深之薄層構造、傾角較大之深地層及地形效應較不易分析。用電探法可獲得以下資訊：1.不同地層電阻係數及厚度。2.岩盤深度及形貌。3.風化層之厚度。4.崩積層厚度。5.軟弱地層之分佈情況。6.據以推估土層孔隙率。7.含水層深度。8.地下水位位置。9.地下水含鹽分佈。10.構造物之漏水位置。

CSA-MT法（Controlled Source Audio-Frequency Magneto Telluric Method），為電氣探測法的一種，對大地強制供給電氣訊號，再根據由測定應答訊號所得出之阻抗推測地下構造。本法係使用被控制的音頻帶的人工電磁波，利用對應此電磁波的頻率而調查隨深度會產生變化的電磁波性質，以階段性變化方式探測頻率，即可探測出地表至一千公尺深度之地層性質。

2.2電氣探測CSA-MT法探測原理

電氣探測法之探測如圖一所示，對於發射天線部分，可使用離測定點設置處遠方的一對偶極（dipole）電極群，讓頻率f=0.625、1.25、2.5、5、10、20、40、80、160、320、640、1.28k、2.56k、5.12k之十四種電流流動，產生電磁波訊號。此電磁波訊號可藉由電磁誘導對大地引導出「誘導電流」，伴隨產生二次磁場。此時，若將電磁波訊號視為發射入大地的一種平面波時，則可藉由Maxwell公式並代入與發射天線平行方向的地表面電位傾斜E_x，及與此直交的水平磁場強度H_y，即可算出大地的表比阻抗值，如公式(1)所示。

………(1)

此外，發射進入大地之平面波，其頻率衰減率有所不同，當頻率愈高時衰減值愈大。一般而言，電磁波的強度為其地表值的1/e(約36.8%)時，此時的深度稱之為表皮深度(skin depth)，以此大致可作為表觀比阻抗的深度基準，如式(2)。

…………(2)

其中，為表皮深度（m），為將大地視為均質時之表觀比阻抗()，f為測定頻率（H_z）。

由式(2)中得知，當頻率愈低或大地的比阻抗愈大時，可探測之深度會增大。雖然此種CSA-MT法是根據Cagniard所提倡的MT法（Magnetotelluric Method），因其利用人工產生的矩形電磁波，與以自然界的電磁波做為對照的MT法相比，能獲得強而安定的應答訊號，由於訊號源被控制，故可得到甚高之雜訊比S/N（signal to noise ratio）。

2.3測定方法

電氣探測的施作步驟說明如下：(1)調查區域佈設每條長約1㎞之偶極天線基線，發射基線兩端，以任意間隔將不銹鋼製的電流電極插入地中，以便使其形成電極群。(2)發射十四種矩形波電流，發射之最大電力為4.5kw。(3)於調查地區之各測定點，測定地表的電位傾斜E_x及水平磁場的強度H_y。電位傾斜係利用與電流電極平行配置的一對非分析型電位電極(電極間隔20m)來測定，水平磁場強度則利用與電極電流成直角設置的感應線圈之磁場感知器來測定。(4)測定數據於接收機內處理，計算出表觀比阻抗及相位差。

2.4數據處理與解析

CSA-MT法的數據處理與解析，雖然對於低頻率帶來少許數據不均一的情形，然整體而言，此方法可得到比較安定的接收訊號強度。於CSA-MT法，當接收點與發射點的距離接近時，並依其他的測定條件，可觀察到發射、接收點受到大地短路一樣的近場（near field）現象。至於數據解析的方法可分為一次元解析與二次元解析，分述如下：

(1)一次元解析：一次元解析係以由測定數據得到的表觀比阻抗值為縱軸，頻率為橫軸，將各測定點的測定數據於兩對數上做點，製作出表觀比阻抗-頻率曲線（即-f曲線），再藉由電腦模擬求得對其表觀比阻抗曲線給予最近似曲線的地下比阻抗構造的模型。此種近似曲線係假定對於成為對象的大地具有均質的水平多層構造，而且假設各層的層厚有各種變化時之理論模型，依此計算得出對該模型的表觀比阻抗值所作成的曲線。

(2)二次元解析：對於二次元解析模式則考慮到鄰接的測定點的變化及連續性，以推定地下的比阻抗構造。一般而言，其分析結果比一次元解析獲得更高信賴性的構造解析。本方法係將由一次元解析所得到的結果當做初期模型，考慮其標高及測定點間距離，使用二次元有限元素法修正地下層構造。據此結果所製作的二次元比阻抗斷面圖，得以掌握測線下的比阻抗分佈。

三、結論

經由上述的電氣探測過程，即可探知基地中地下深處的溫泉水脈位置，並經由相關的地質條件及大地性質，可進一步推估溫泉的泉質、泉溫、泉量等資訊。取得上述資訊後，開發者即可據以設計、規畫其溫泉設施的管線配置、供水量等，進而著手進行溫泉休閒設施的開發。目前台灣泡湯風氣興盛，然天然溫泉質與量均有所不足，因此對於深層地熱溫泉的開發有其迫切性，透過最新的科學技術，開發出質與量均佳的溫泉水，將成為未來溫泉休閒事業的重要發展方向，無論是休閒旅館業、遊樂區，或是都市中大樓社區，都可能利用此一方法，開發出深層地熱溫泉，提高其附加價值。因此，未來溫泉事業朝向深層地熱開發之趨勢將不可避免。

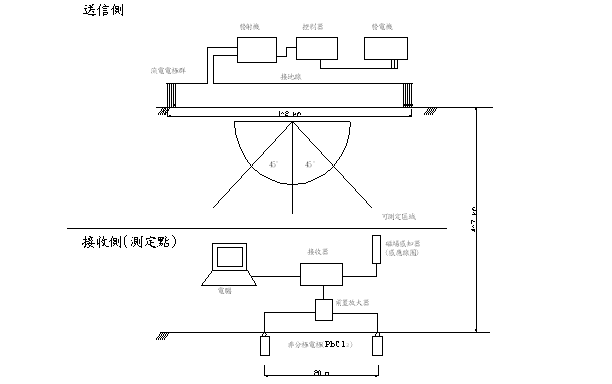

圖一　CSA/MT法測定示意圖

(第三版)工程訊息(建材‧工法‧營建管理‧法令)

樓梯起步鋼筋的圖說規定與照圖施工

亞洲住網(iBuild)首席顧問　范光懿

本文將與各位朋友討論國內常見的建築鋼筋標準圖中，樓梯起步鋼筋的圖說規定與照圖施工的相關細節。

國內常見的建築鋼筋標準圖中，對於樓梯起步之處的鋼筋幾乎都有如下圖之規定：

將圖中之點筋拭去圖示如下：

然在工地現場，可能有很多朋友未曾見過鋼筋工依此圖說規定配置鋼筋。筆者許多在工程界的朋友，亦未曾見過照圖施工的案例。

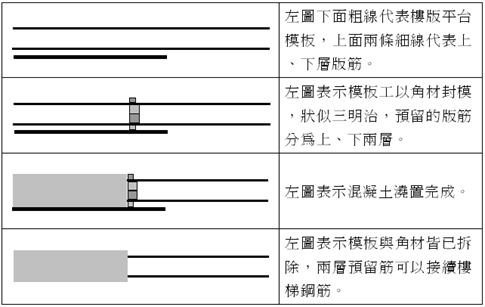

工作實務中，下面是可能的情形：

如果工地現場如同上圖所示施工，則當混凝土澆置完成之後，將只留下兩層鋼筋以供次一層樓梯鋼筋搭接之用，是則將絕無可能照圖說規定完成鋼筋配置，因為圖說規定的樓梯起步之處須有三層鋼筋，圖示如下：

工作實務中，預留兩層鋼筋時，當混凝土澆置完成之後，由於要將兩層鋼筋之間的角材拆下並不容易，因此有時模板工會將上下兩層鋼筋夾在一起變成一層，圖示如下：

當模板工有此「偷懶」行為時，有經驗的監造人員將予制止，因為原本應有三層的預留筋只剩一層，實有虧於監造之責。

問題是，兩層都已經不容易處理了，如果要依圖說規定留下三層應如何施工？建議如下：

上左圖表示：編號Œ及編號鋼筋同前述之兩層預留筋，當模板工封模完成之後，再由鋼筋工配置一支編號Ž鋼筋。

上右圖表示：當混凝土澆置完成後，鋼筋工將編號Œ及編號鋼筋往上彎，並由模板工完成樓梯底板之組立，鋼筋工以編號鋼筋與編號Ž鋼筋互相搭接，以編號鋼筋與編號鋼筋互相搭接，則一如圖說規定。

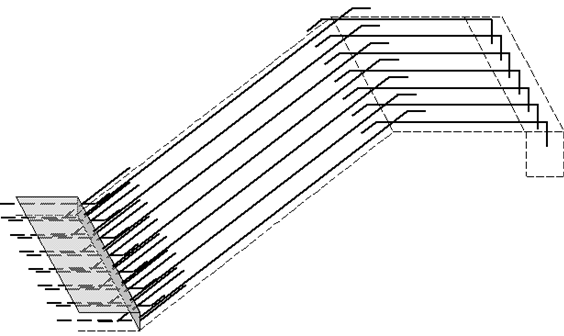

下面是鋼筋配置完成之後的示意圖：

以上建議將使鋼筋工的工作加重。不過，如果要照圖施工，大概只能如此了。

橋樑設計研討會

主辦單位：台灣省土木技師公會─結構審查委員會

時　　間：

場次

時　　間

課程內容

講師

一

91/4/14(日)

9：30～17：10

1.橋樑分類系統

2.橋樑規劃設計之重要概念

3.鋼橋結構配置

徐耀賜

博士

二

91/4/20(六)

7：30～17：10

1.曲線鋼橋設計

2預力橋樑結構配置

3.預力混凝土結構計算

4.預力混凝土潛變乾縮計算

三

91/4/21(日)

9：30～17：10

1.橋面版分析與設計及預力錨定補強鋼筋計算

2.平衡懸臂工法

3.支撐先進工法

四

91/4/28(日)

7：30～17：10

1.節塊推進工法

2.全跨預鑄施工法

3.橋樑檢測

4.FRP補強介紹

講習地點：北區－板橋市三民路二段37號12樓A3

中區－台中市崇德路一段629號B棟4樓之2

南區－台南市林森路一段149號4樓之8

費　　用：本會會員2,500元/期；一般工程人員3,500元/期

報名方式：即日起至3月28日止，將報名表及劃撥單收據傳真至(02)2964-1159、2963-4076會本部辦理；預定90人，未達40人，延緩辦理。(劃撥帳號12295196，戶名『台灣省土木技師公會』)

聯絡電話：(02)8961-3968轉133游玉如小姐

說　　明：1.全程參與者發給講習研習證明(160分)。

2.本次活動正向公共工程委員會申請技師換照積分中。

3.中、南區採「視訊遠距教學」同步辦理本課程，欲參加者，請即日起向北區報名。

◎台灣省土木技師公會登山社原訂三月廿四日舉辦「遊天母水管路、登紗帽山」活動，登山地點更改為「五寮尖」登山活動，詳情請上網或逕洽省公會(02)8961-3968轉143楊如玉小姐。

影音研究社活動

主辦單位：台灣省土木技師公會影音研究社

時　　間：台南區─3月28日(星期四)18：00～21：30

台南市林森路一段149號4樓之8

高雄區─3月29日(星期五)18：30～22：00

高雄市林森一路230號地下室

報名方式：(02)8961-3968轉143楊如玉小姐，傳真(02)2964-1159

台灣省土木技師公會影音研究社活動回條

會員證號

姓名

通訊處

電話

場次

□高雄

□台南

大阿里山國家森林生態─

瑞里、瑞豐、太和三材之瑞太古道登山活動

主辦單位：台灣省土木技師公會南區登山社

登山時間：91年3月31日(星期日)

費　　用：650元(12歲以下550元)，含車資、早午餐、保險

集合地點：6：30高雄中正技擊館，7：10台南市林森路監理站門口

行程內容：南二高國道風光—東山—梅山鄉—太平—太興—瑞里村午餐—瑞太古道—竹崎親水公園—水道—台南(18：50)—高(19：30)

洽詢電話：(06)235-8212；235-8760蔡倖華小姐，傳真(06)235-6596，91年3月25日(一)報名截止

注意事項：費用於報名時繳清；帳號641200057380華南銀行赤崁分行，戶名「李威賢」。凡繳費後恕不退款，社員補助於活動後撥付(會費及常年會費未繳清之社員不予補助)。

(第四版)焦點話題(地方焦點‧生活情報‧研習活動)

隨選視訊系統(VOD)在本會之建置與發展

梁詩桐　理事

一、緣起：

隨著本會視訊系統在本會北、中、南開播以來，不論各委員會會議、各式研討會及各地區會員，以視訊會議功能參予討論、學習，均已感到莫大的便利與效益現階段公會除了改進會務，提升視訊系統傳輸品質，並敦請研討會講師對製作Power Point文字及圖片之表述訂定標準，以促使品質的精進，使參予會員能感受到服務品質的提升。

為照顧宜蘭、台東及花蓮甚至屏東、高雄等地區的會員，能如同北、中、南辦事處地區的會員，同享視訊教學，取得訓練積分的便利性，筆者隨同余理事長走訪台東辦事處，深刻了解東部地區會員的心聲，由於視訊專線每月租費之昂貴（每點約2萬元／月），未能及時以視訊傳輸同步實施，幾經研討，有隨選視訊系統之倡議與實施，目前以VOD教學方式，取得工程會訓練積分，已獲核定，相關設備已完成採購及試播等皆陸續上網測試。

在本會的規劃下，預料能提供除了東部會員訓練積分的便利有了一個重要的里程碑，相信在此一基礎上，對公會往後的技術資訊的儲存、累積及傳輸皆有革命性的影響。

二、實施程序：

目前在VOD有限頻寬模式上，本階段率先開放以辦事處為主之播放系統，以現有公會規劃之基本積分訓練課程為藍本，轉換為光碟存入VOD系統內，辦事處按工程會頒佈技師訓練辦法，於一個月前申請，公會定時播放，取得訓練積分經核定其必要條件為(1)按規定申請、(2)會員簽到及簽退（於辦事處播放）、(3)每一參訓會員至少提問一個問題，其答覆由該課程講師，以Q及A方式公佈於公會網站以完成全部程序。

本階段VOD建置及運作，預計於來年中後，經試播二個月後，推廣之。至於會員個人如家中已有寬頻（386K）上網者，則為下階段推廣的目標。

三、建置規劃：

隨選視訊（VOD, Video On Demand）系統乃是一種由使用者主導的視訊選擇系統。所謂使用者主導乃指使用者可以隨時隨地主動地選擇需要的視訊節目，並且可以隨意地控制視訊節目的播放方式。此種系統打破了傳統視訊節目在使用上的被動性，時間上的限制，空間上的局限，以及低度選擇性。其主要的應用在於遠距教學，訓練影片觀賞，學校教學及圖書館媒體存取。

一套隨選視訊系統主要包括三項設備：從屬設備、伺服設備、和網路設備。首先，在從屬設備端必須有電視機或是電腦以便發送控制訊號和接收選擇的視訊節目。其次，伺服設備端必須有大量的儲存空間以存放許多視訊節目。再者，網路設備主要是用來傳送伺服設備端的視訊節目到從屬設備端。

1.功能說明

u可將已存入電腦中之教育訓練影片，經由公會之視訊系統傳送到北中南三地觀看。

u各地之技師可依需要申請密碼／時段，經由Internet來選擇觀看公會已有之影片，如上課講習、技術說明、宣傳影片、紀錄片等均可依需要來選看。

u用戶與群組帳號權限管理，可依用戶授權等級觀看不同之內容等級。

u客戶端具有播放、暫停、快速前進、快速後退之功能，並可以類別索引、內容檢索的方式找到影片。

u可同時開啟影片及影片對應的講義檔，加強學習效果。

u內含多媒體資料庫與內容管理工具，讓管理者很容易建立多媒體資料庫。

u開放性架構，可在PC Windows 95、98、2000、Me、XP環境瀏灠視訊。

u可依用戶帳號控管使用時段與時間。

u可將用戶連線進出之時間記錄，以利會員之教育訓練、積分認定、收費管理等。

u可記錄用戶之影片觀賞後之問題及心得報告。

2.產品特色

u由Server傳至用戶端電腦之影音之資料不會被存檔，以確保智慧財產權。

u可支援無限客戶使用（客戶數視企業的網路設備與頻寬而定）。

u支援MPEG-1、MPEG-2、MPEG-4、MP3等常用之檔案格式

uWeb上採用最新之串流技術MPEG-4，可以最小之儲存空間達最佳之播放效果。

3.系統架構

4.設備

項次	品名	規格	數量
1	VOD Server	Pentium lll 1G以上	1台
2	Windows 2000 Server 5人版	配合VOD Server使用隨機版	1套
3	技師公會VOD軟體系統		1套
4	影片製作、剪輯、儲存之訓練與服務系統建立		1式

四、展望：

在公會本年度經費緊縮的現實情況下，余理事長暨理事會仍能大力提倡本系統之創建，是對本會會員的一大貢獻，在資訊化的前提下，公會在視訊設備及其相關系統的開發上的推動已有了初步的成果，除了對品質的提升，傳輸的穩定外，公會會務人員因應資訊化時代的來臨，本身也要自我成長與學習，使推動的成果更能嘉惠於全體會員。

2002世足賽場地介紹─韓國Daegu球場

拱祥生　技師

即將在今年於日本與韓國舉行之世界杯足球賽，可謂二十一世紀第一場大型的運動競技，而主辦國日本與韓國亦集全國之力希望辦好這項比賽，而比賽時的場地優劣與否，不僅影響著球員的表現，更顯現主辦國家的用心程度與國力的強弱，因此，與賽各國不僅在球場上比腳上真功夫，主辦國更欲藉此來提昇國家的知名度與競爭力。最新一期的英國〝新工程師〞即介紹了韓國的Daegu世界杯球場。此處則將其則要翻譯，以提供日後國內興建大型運動場地或是〝巨蛋〞時的參考。韓國這個名為Daegu的球場，其概念來自韓國建築師Kang Chul-Hee在1996年的概念─球杯在龐大的一對手中。球杯以混凝土構成代表全世界的視野，而鋼構造則構成獨立的兩瓣。Kang建築師的公司Ideal Image Institute負責設計圍繞著球場的看台，主要以鋼筋混凝土構成，同時並漆上耀眼的顏色，對全球的足球迷而言將是一個完美的球場。球場之天花板則由英國的WS Atkin’s公司的結構工程部負責，主要希望能完成Kang建築師的一對手。左邊與右邊分別代表鏡子的影像，主要傾斜的拱梁象徵著拇指，固定在兩側的看台的水平拱樑則拉緊著手指。

Daegu球場同時被一對龐大且美觀的屋頂所圍繞，273公尺的跨距足可傲視英國主要足球聯盟的場地，同時在視覺上及結構上仍然相當輕穎。每一個屋頂主要的結構為拱桁架，桁背從垂直面向後傾30度，並由13個子桁架支撐，這些子桁架並由一個近乎水平的張力拱桁架。上述這些桁架最後由傾斜的柱子支撐，主要是為了視覺上的效果，但實際上這些柱子僅承受軸向力。主要的結構為拱桁架為支持屋頂穩定性的主要結構。兩個主要的拱桁架係從同一點伸展開，組裝固定在100mm的鋼板上，而該鋼板固定在穿越球場尾端四層觀眾席的中空混凝土柱上。該混凝土柱則固定在1公尺厚，30m²的筏式基礎上，如此形成之懸壁構造物將承受相當大之重量。此部份結構之承包商為Samsung。

為了避免讓觀眾受到氣候的影響，主要的拱桁架相當的平緩，從支承點到屋頂中間僅提高28.7m。由於如此薄的屋頂引致了相當大的壓力，造成中空混凝土柱將承受3200ton的水平力，相當於30台波音747飛機起飛之力量。地錨係確實固定在球場下方破碎的岩盤面上。中空混凝土柱需要些許的彈性來減輕主要拱桁架下方弦桿的壓力，但是太多的位移將會造成張力，而需進行結構的修護。雖然施工前WS Atkin’s公司的首席結構工程師Otlet認為中空混凝土柱安全無慮，但是整個結構已興建完成後的一年，仍然在進行整個中空混凝土柱的監測工作。

整體而言，Daegu球場的結構分析與模擬是WS Atkin’s公司結構工程團對最困難的挑戰之一。特別是對於每個細節與接頭都有詳細的模擬。不僅希望達到結構與美學上的最佳化，更要確保施工的可行性。同時更希望設計的成果能讓承包商更容易瞭解。保括3維的圖形及分階段的繪圖並排在傳統工程圖旁，其結果是承包商Samsung所提的問題是Otlet所遇到最少的。次外，電腦輔助設計對於整個計畫的執行有相當大的幫助，例如桁背從垂直面向後傾30度的拱桁架設計。

從上面Daegu球場的興建，可瞭解要興建一座大型體育館必須結合各方面的專家，其中包括國內外之專家，而如何建造出一個有特色的建築物或是土木工程，其經驗往往是相當寶貴的，如何善用他們的經驗，將可提供我們日後進行相關重大工程之參考。

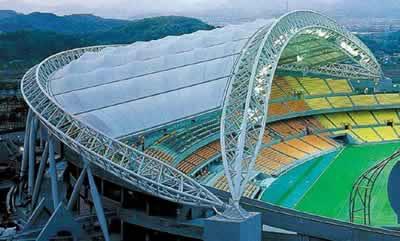

拱桁架近照
