簡介銲接的位置

                           劉澤山  技師

對於銲接的位置,大家普遍知道開槽銲接的平銲、橫(水平)銲、立銲及仰銲(1G~4G),或填角銲的1F~4F的定義(如圖1)。銲工考試,也因銲接位置的需求,而分成1~4G的考試。但是工廠或工地的情況,常不會是剛好90度或180度這麼理想的位置,這時銲接位置的定義就很重要了。舉例來說,如圖2T型鋼的組立銲接或鋼橋的肋鈑銲接,當放置在地上銲接時,是屬於平銲還是橫銲呢?

根據美國銲接協會的規範[2],要定義一個銲道的銲接位置,有兩個參數:首先是銲道的中心軸線與平面的夾角;第二則是銲道表面中心線的轉角,以垂直向下為零度。因此AWS對銲接位置定義的圖形,如圖3(開槽銲)及圖4(填角銲)所示,並整理成表1

因此,以圖2的銲接來說,銲軸的角度是零,銲接面向上45度,但是因為銲接面垂直向下為零度,因此銲接面的角度,等於45度加上90度,等於135度。而由表1或圖3、圖4可知,不論是填角銲或開槽銲接,都屬於橫銲的範圍,也就是2G2F,並非平銲的1G1F。因此這也是大家常說,工廠的銲工考試必須考2G而非1G的一個基本的原因。

銲接位置是決定銲工技藝等級的一個基本要件,何種位置需要那一種等級的銲工,對於整個鋼構施工品質的控制上非常重要,因此,對於它們的定義一定要認識清楚。

參考文獻

1.劉澤山(107)。「鋼結構施工」。

2.Structure Welding Code-SteelAWS D1.1 2010.

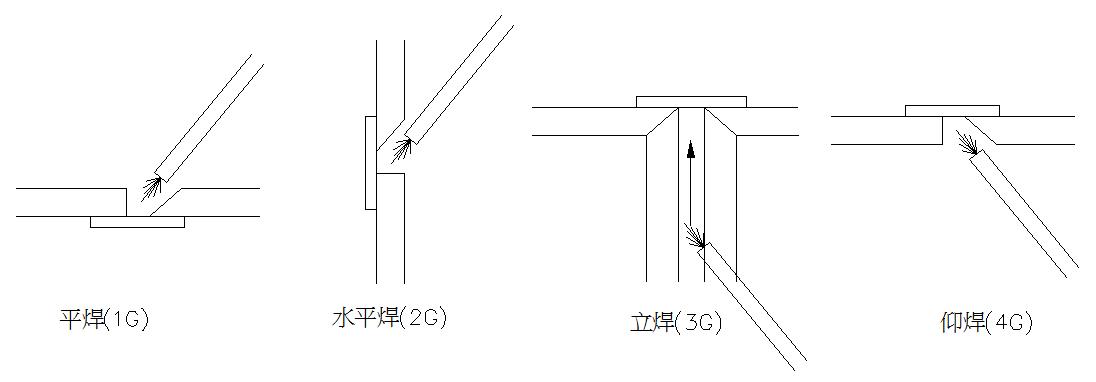

1 鋼鈑銲接位置[1]

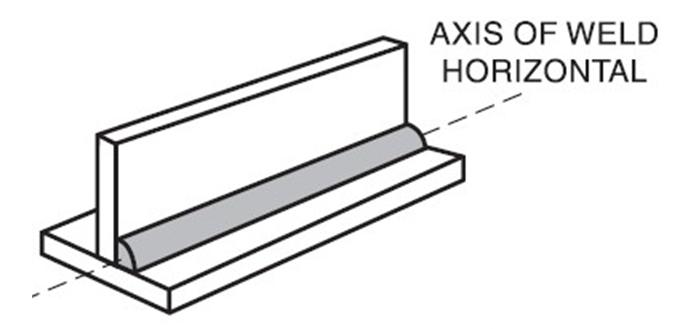

常見的一種銲接位置

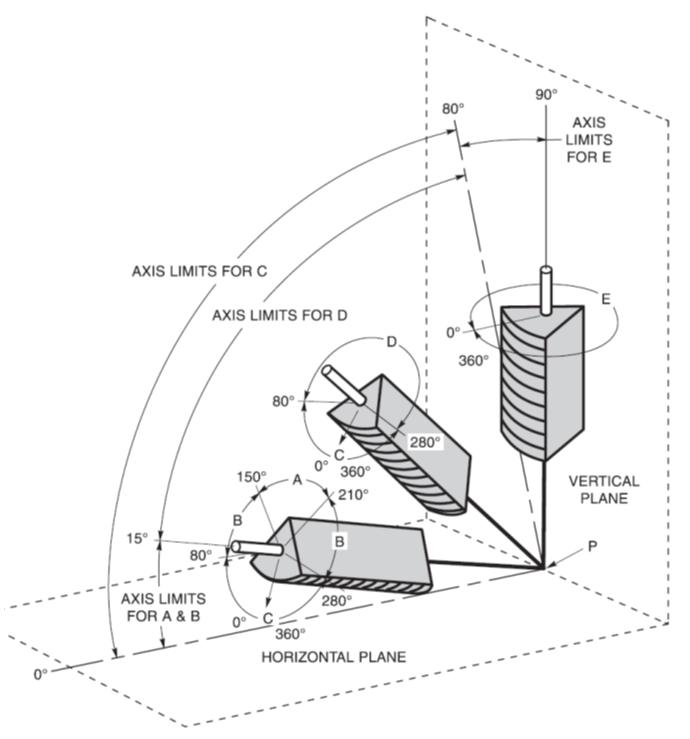

開槽銲接位置定義[2]

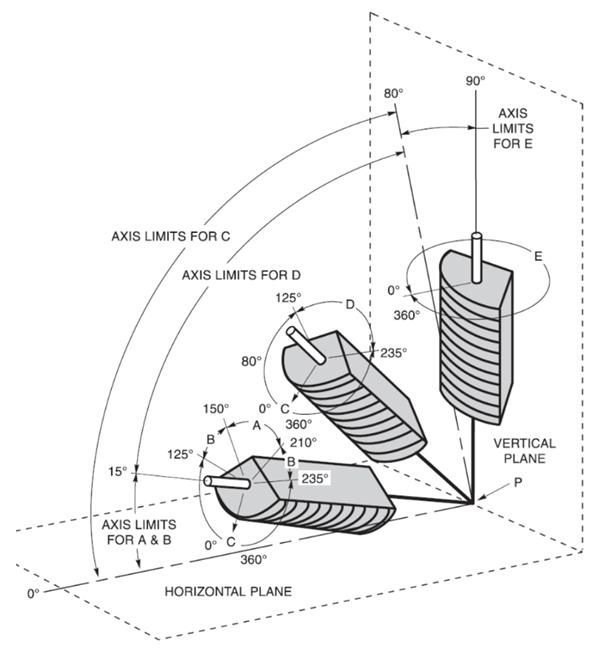

填角銲接位置定義[2]



各位置之銲軸傾角及銲接面角度定義[2]

銲接位置 圖中區域 銲軸傾斜 銲接面轉角
開槽銲接 填角銲接
平銲 A 00~150 1500~2100 1500~2100
橫銲 B 00~150 800~1500 1250~1500
2100~2800 2100~2350
仰銲 C 00~800 00~800 00~1250
2800~3600 2350~3600
立銲 D 150~800 800~2800 1250~2350
E 800~900 00~3600 00~3600
