| 由高雄美濃地震談私有建築物耐震性能評估補強方案的推行 猴年伊始，原本喜氣洋洋的年節假期，不料在小年夜的淩晨，發生了令人難過的美濃地震傷亡事件，也沖淡了過年過節的喜氣。面對大自然的逆襲，人定勝天終究是一時癡妄的霸氣，生為土木工程的從業人員，惟有以謙卑的態度戒慎以對，才能經得起大自然重重的考驗。 抗震，是臺灣基礎建設難以避免而必須克服的問題。隨著知識、科技進步及經驗的累積，臺灣的建築物耐震設計規範，自民國八十六年始有了較完整的地震分區、極限層剪力及土壤液化等的諸多考量。相比之下，對於在此之前設計興建的建築物其抗震能力則比較難以讓人放心。有鑑於此，內政部於民國八十九年頒佈施行「建築物耐震能力評估及補強方案」，其施行對象主要為八十六年五月一日以前設計興建的公有建築物，此方案推行迄今已達十五年，目前仍在進行中，卓有成效。但對於為數更多的私有老舊建築物，受限於經費、建築法規、及私有產權的考量，較難全面推展。 民國一○一年十二月內政部根據住宅法訂定住宅性能評估辦法，該實施辦法第3條訂定住宅性能項目包括結構安全（耐震能力）、防火安全、無障礙環境、空氣環境、光環境、音環境、節能省水、住宅維護等。同時配合前述辦法於去年(一○四年七月)開始進行私有建築物耐震性能評估補強推動先行計畫。 此推動計畫針對二類對象：一為私有住宅，另一為私有供公眾使用建築物。對於私有住宅方面，採行獎勵及資訊公開等方法並行；如補助耐震評估費用、奬勵及輔導耐震能力不足的建物整建或重建、耐震評估結果登載於建物登記謄本、成屋買賣定型化契約以及住宅性能評估推廣網站(僅公告評估結果無疑慮者)，以增加不動產資訊的透明化。另外對於私有供公眾使用建築物，則研修建築物公共安全檢查簽證及申報辦法，於檢查項目增列耐震評估報告以及於申請變更使用類組規定檢核項目增列耐震能力評估報告，如為需補強之建築物應補強後始得申請變更使用。

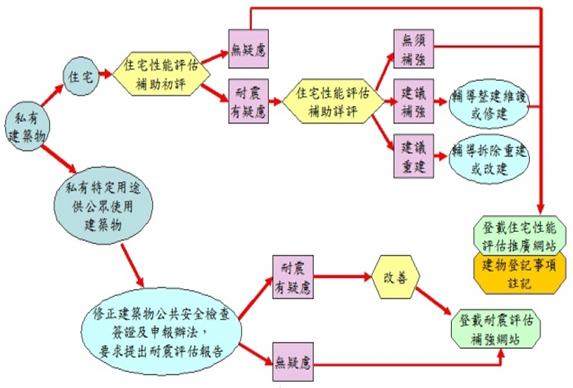

內政部104年私有建築物耐震性能評估補強推動先行計畫 居住安全的代價 對於民眾購屋的考量，長久以來，報章媒體教導大眾的就是「除了地段還是地段」，仿彿只要房子能增值，其它都可以不用考慮了。房子增值，其實對於大部份自住的屋主根本無感，住屋如果連最基本的居住安全都無法達到，又如何能奢論其它。十多年來，經過了集集地震以及這次美濃地震的教訓，但願能喚起社會的重視，人命無價，居家安全的代價值得付出。 | |||||||||||||||||||||||||||||||||||

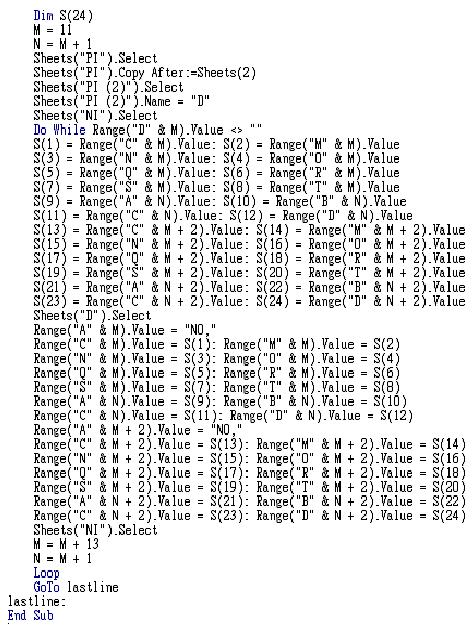

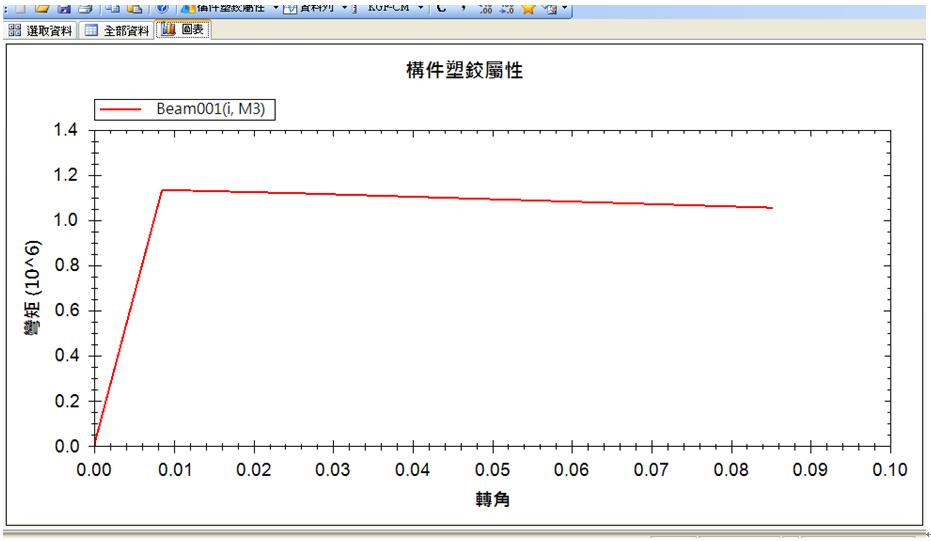

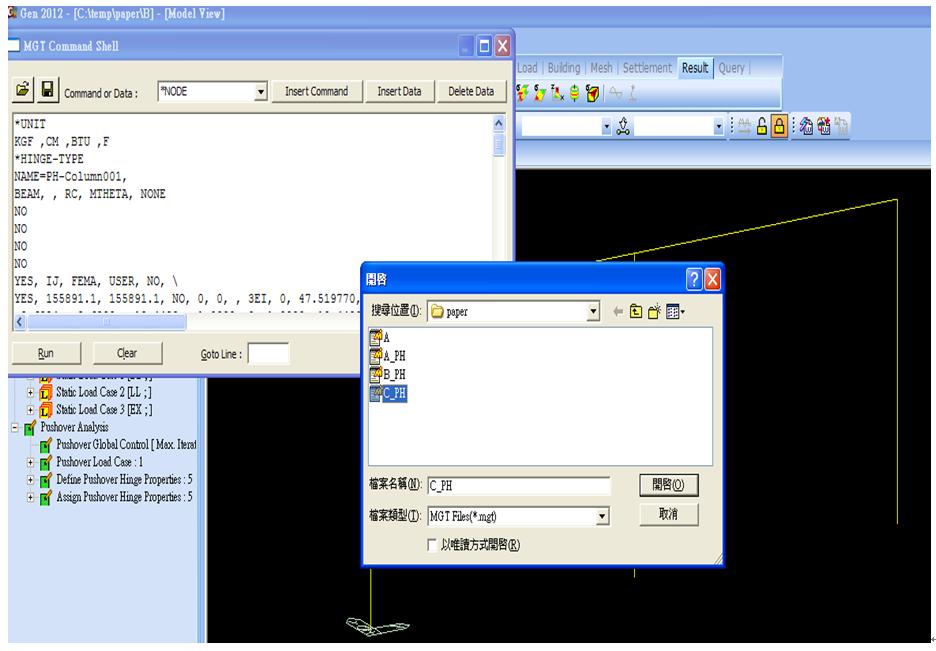

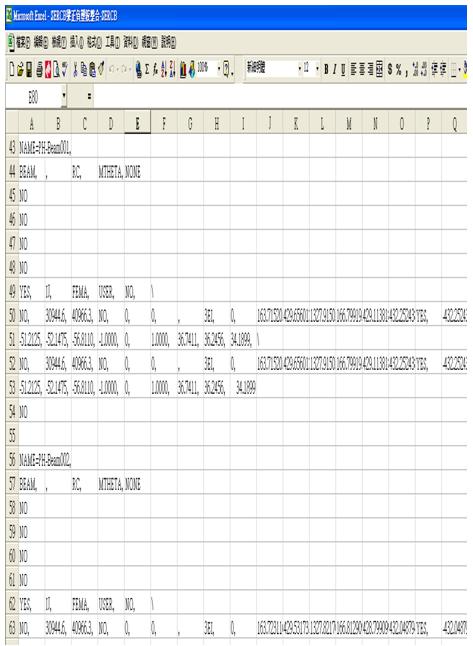

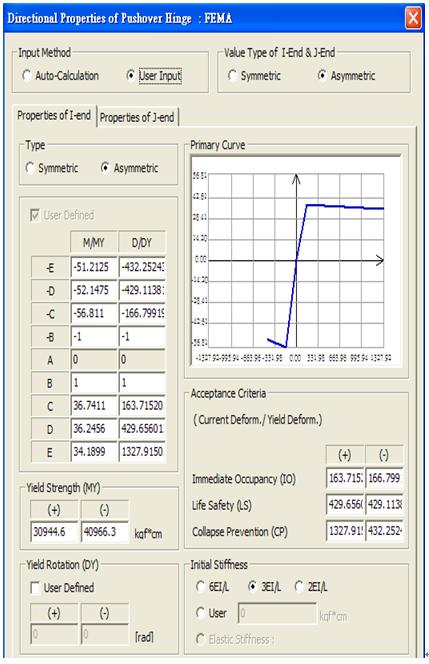

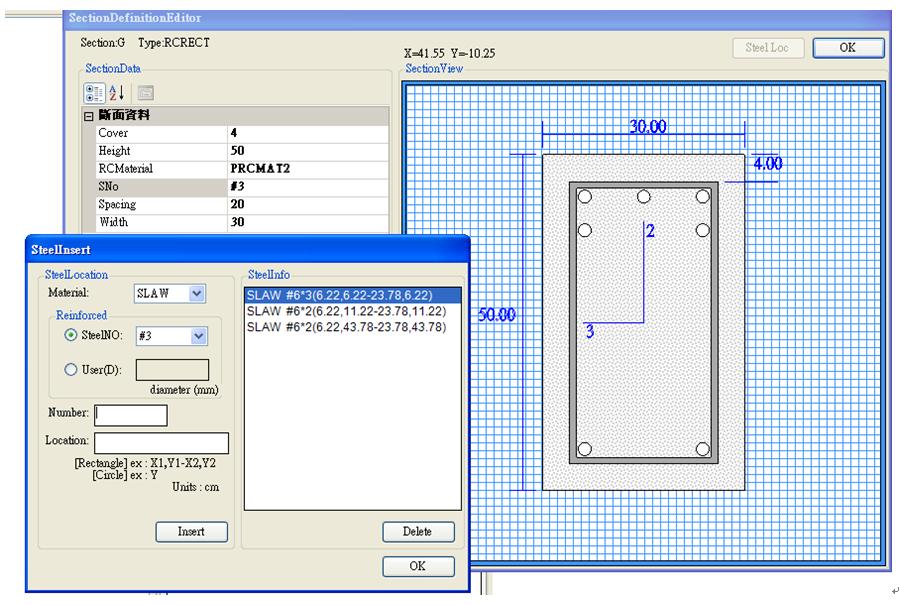

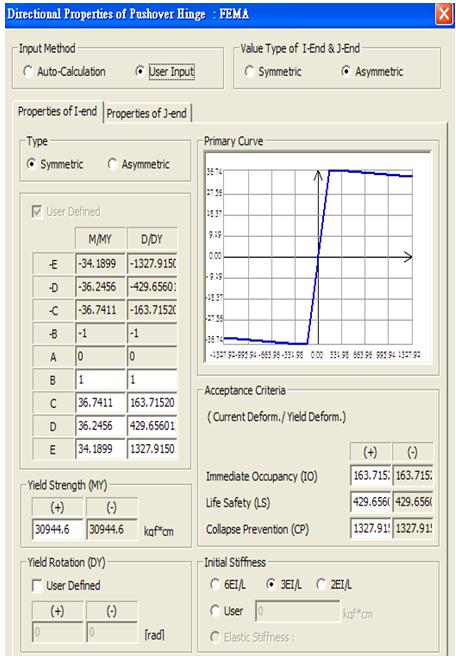

| SERCB(building)軟體使用心得分享-----梁端正負彎矩塑性鉸參數的設定 隨著電腦計算能力的進步，結構分析也由傳統的線彈性分析進入非線性分析的領域。目前主管機關刻正研擬住宅性能評估制度，未來結構性能設計將可提供業主針對建築物結構安全的需求來量身訂作。例如抗震度要求較高的高科技廠房，即可訂定在475年回歸期的設計地震力作用下，建築物能容許的最大位移量或損壞程度等標準。此外，刻正執行中的公有建築物耐震評估及補強作業近年也大都採用非線性分析方法來進行結構計算。 SERCB(building)是由蔡益超教授、宋裕祺教授及謝尚賢教授等帶領的團隊開發而成的一套結構非線性分析輔助程式，其可配合目前國內業界慣用的結構分析軟體如ETABS及MIDAS GEN等進行自動化塑性鉸計算設定並求取性能曲線等功能，自開發問世以來已被採用多年。 然而SERCB針對構材塑性鉸的分析目前僅提供計算構材沿主軸的單向參數，由於梁端的配筋通常正負鋼筋量不一定全然相同，工程師如考量梁端正負彎矩甚至左右端鋼筋量的差異而欲求算相反方向的塑鉸參數，則必須自行改變SERCB中構材的鋼筋配置資料且分數次執行SERCB塑性鉸的運算。由於輔助程式係全自動設定寫入結構模型，在此情形下寫入結構模型中的梁端構材塑鉸參數仍為正負數值對稱的參數，欲行更改必須由使用者依據前後計算產生的參數檔內容自行修正。惟若資料龐大而仍採用手動更改，非但費時且失去了輔助程式自動化便利的原意。 以下介紹採行簡易EXCEL VBA 程式藉由更改結構模型的文字檔，自動整合前述正負彎矩塑鉸參數再行導入模型之過程。採用分析程式為MIDAS GEN 2012版。 結構模型假設為一座兩跨單層的平面構架，其梁配筋如圖一，可看出梁的正負標稱彎矩有顯著差異。其修正參數檔的具體作法如下： 1. 先行依既有梁構材鋼筋配置輸入資料進行SERCB正彎矩塑鉸性質計算。 2. 倒置梁的配筋再一次輸入資料進行負彎矩參數計算。此二次的分析可分別產生二個塑鉸參數文字檔(如A_PH.mgt及B_PH.mgt)。 3. 接著可將前述二文字檔內容分別複製貼上EXCEL檔案，經資料剖析分欄後執行事先寫好的VBA巨集指令(圖四)，整合正負彎矩參數並寫入新的活頁簿(worksheet)。 4. 將整合後塑鉸參數內容複製貼回文字檔，另行存為C_PH.mgt，復行導回(import)結構分析模型，即可設置完整的梁端塑鉸參數。(圖七) 採用非線性結構分析旨在更精確了解結構損壞過程及機制，建議工程師於作業進行時，倘時間及經費許可，資料輸入儘量力求精確勿過度簡化。如本例中僅考量梁單向鋼筋配置的塑鉸計算，有可能將原強梁弱柱構架轉變分析成為強柱弱梁的破壞模式而失去了非線性分析的目的。 年假適逢輪值本期電子報主筆，野人獻曝聊抒軟體使用心得以饗讀者，尚祈先進不吝指正。
| |||||||||||||||||||||||||||||||||||
