近日來,全世界都傳出天災人禍,極端氣候與極端人格加總,不禁讓我們對人類社會的前途感到憂心。雖然,身為土木技師的我們,受過專業訓練,對於災害防護的思維及考量,都要更深入而仔細。在執行土木工程設計及施工時,也應將日益嚴重的極端氣候問題列入考量,多一點安全上思維,可能可以避免或減輕自然或人為的災害。 舉個例子來說,是土木技師都知道,強柱弱樑的道理,那柱子的繫筋(工地叫”偷妹啊”是有點難聽!),撿料時都夠長(甚至超過,因為鋼筋廠5公分一切),但是現場常看到作料時就是故意把135度彎鉤作得超長,而90度彎鉤作太短而不符合規定,那繫筋的90度彎鉤那端束制力就很有問題了。揆其原因無他,綁紮繫筋時方便快速套放,以135度彎鉤很快插入柱鋼筋空隙,往回一拉,就將90度彎鉤這一頭「含」在柱主筋或箍筋上,再用鐵絲繞一下就好了。技師去檢查時,有些90度彎鉤真的作的太離譜,只有一點點的彎後直線段,要求全部修正,模板又急著封柱模,工地主任現場監工又唯唯諾諾,都說好,即使是有照修正好的相片回報,也很難確認是否全部退料重作,況且作錯的鋼筋,要如何處理? 都是問題。 所以,有時想想是天災還是人禍,這界限實在是很隱晦的! | |||||

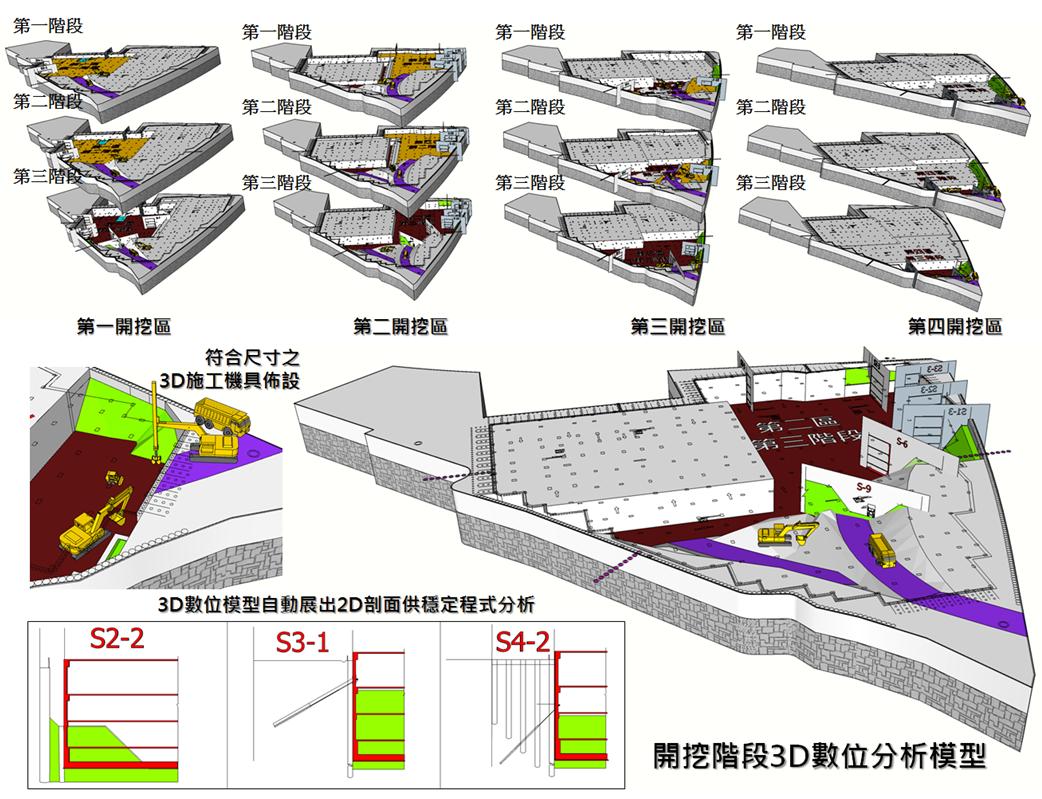

建置深開挖基地3D施工模型 深開挖工程無論是順築還是逆築工法,一向是主管機關施工防災計畫審查的重點項目,加上超過地下四層十五公尺以上的開挖深度,也會被勞動檢查主管機關列為危險性工作場所來加以列管。 大型工地深開挖的擋土結構穩定分析,一般都會由配合建築師事務所的結構技師事務所執行,並負責通過結構外審審查作業。然而,結構技師事務所完成結構外審所設定的關鍵代表剖面,常在施工階段分析檢討時,甚至是防災、危評審查中,難以完整說明,甚至發現有更為關鍵的剖面,有待補充分析。 為了彌補上述的缺失,近年來運用三度空間建置數位模型的技術(常稱為BIM的方法),進行工程的4D分析,也就是將時間的因素放入施工檢討,在工程先進的國家蔚為風氣,也逐漸被公共工程等安全需求程度較高的工程所運用。 市面上可以進行3D建模的程式很多,也都可以將不同施工階段的工程BⅠM模型串連起來作工程說明及檢討,在此並不加以介紹及評比。 以下利用一個經過工程4D分析檢討的實際案例分享一下施作經驗,為求簡單明瞭,本文選擇一個順築型的深開挖工程為案例來進行說明,將來有機會再以較複雜的逆築型深開挖來分享經驗。 一般而言,大型的順築型深開挖工地,如果不使用内支撑系統,就没有覆工版可供出土使用,常就需要闢築一條出土動線,因此也就有明挖邊坡或路塹的情况發生,再加上分區開挖的需求,各區間也會發生暫置型明挖斜坡的狀況。由於此種施工階段所發生的假設性狀態,通常結構外審階段不會要求進行穩定分析,因此常被後續的防災危評審查委員所要求補充說明。 下圖分别展示了一個大型順築深開挖基地分區分階段開挖所形成的各種開挖擋土狀態,並配合結構外審所分析的地下結構體外圍擋土工法剖面,以及開挖階段分析模型所訂出的暫置明挖斜坡剖面,來進行深開挖工程安全性評估及說明。另外,值得加以說明的一點則是可以於施工模型建置正確尺寸的立體施工機具,除了可以感受到尺寸效果外,也更能發現到許多不易查覺的工程盲點。 結論 以今日工務所配置的三萬元等級電腦都可以輕鬆建置數位三度空間立體開挖模型,除了可以於工程開始之前即進行各階段施工狀況的模擬外,並可以於後續的實際工程進行配合現場隨時調整,方便於各種工程方案的討論及說明,此種數位時代的便利性,特别借技師電子報來和諸位工程先進分享共勉之。 | |||||
